耀希达凯（Yoshitake）PD-2 是一款气动调节阀，适用于蒸汽、空气、冷水和热水等非危险性流体。该阀门采用通气开型（Air-to-open）作动方式，操作压力为 0.2-0.25 MPa。其主体材质为铸铁，阀瓣和阀座采用不锈钢制造，确保了卓越的耐久性。产品提供 15A 至 50A 的多种口径，连接方式为 JIS 10K FF 法兰盘型。

特点

• 可用于空气、水、油和蒸汽。
• 由于关闭动作是与流体流动方向相反，所以不会产生震颤。
• 不锈钢阀座具有优异的耐久性。
• 合成橡胶膜片具有优异的耐久性。
• 可提供气闭动作型。

规格

型号	PD-2
适用流体	蒸汽、空气、冷水和热水等非危险性流体
工作压力	0-1.0 MPa
最高温度	180℃
作动方式	通气开型
操作压力	0.2-0.25 MPa
材质 (阀体)	铸铁
材质 (阀瓣)	不锈钢
材质 (阀座)	不锈钢
连接方式	JIS 10K FF 法兰盘型

INFO

关于适用于气动控制用减压阀，请参照 GD-37UN 标准型或 GD-37N 型减压阀。另，关于 3/2 通电磁阀，请参照 DD-37 型 3/2 通电磁阀。

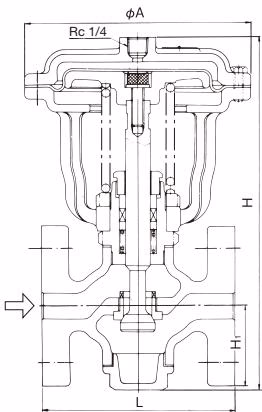

尺寸与重量

根据口径，构造略有差异。

公称直径	L (mm)	H (mm)	H1 (mm)	ΦA (mm)	Cv值	重量 (kg)
15A	120	210	50	140	5	5.9
20A	130	221	56	140	7	6.6
25A	140	221	56	140	11	8.1
32A	180	412	100	256	16	28.5
40A	180	412	100	256	24	29.0
50A	180	422	105	256	40	30.0

法兰尺寸

15A-25A 尺寸

公称直径	L	H1	H2	d	法兰 JIS 10K FF (D)	法兰 JIS 10K FF (C)	法兰 JIS 10K FF (t)	法兰 JIS 10K FF (n-h)
15A	120	50	160	15	95	70	16	4-15
20A	130	56	165	20	100	75	18	4-15
25A	140	56	165	25	125	90	18	4-19

32A-50A 尺寸

公称直径	L	H1	H2	d	法兰 JIS 10K FF (D)	法兰 JIS 10K FF (C)	法兰 JIS 10K FF (t)	法兰 JIS 10K FF (n-h)
32A	180	100	312	32	135	100	20	4-19
40A	180	100	312	40	140	105	20	4-19
50A	180	105	317	50	155	120	20	4-19
