铸铁材质
耀希达凯（Yoshitake）TB-20 系列（包含 TB-20 和 TB-20F）倒吊桶式疏水阀专为蒸汽冷凝水应用而设计。该系列疏水阀采用球墨铸铁阀体和包含半球状主阀在内的独特内部构造，确保了卓越的耐用性和可靠性。其间歇式操作能够有效去除热交换器里的空气隔热层，显著提高热效率，从而达到高效节能的目的。
特点
- 采用独特的内部构造（自由浮动式的杠杆结构，球状主阀等）实现完美的持久性。
- 上部堵头采用不锈钢材质，具有杰出的耐磨损性。
- 所有的内部组件为不锈钢材质，并且采用独特的内部构造，值得信赖。
- 间歇式操作去除热交换器里的空气隔热层，增加热效率，达到高效节能。
规格
| 型号 | TB-20 | TB-20F |
|---|---|---|
| 公称直径 | 15A, 20A, 25A | 15A, 20A, 25A |
| 连接方式 | JIS Rc 螺纹型 | JIS 10K FF / 20K FF 法兰盘型，BSEN PN25，GB/T PN25 |
| 适用流体 | 蒸汽冷凝水 | 蒸汽冷凝水 |
| 最高压力 | 2.0 MPa | 1.0 MPa |
| 最高温度 | 220°C | 220°C |
| 阀体材质 | 球墨铸铁 | 球墨铸铁 |
| 阀瓣与阀座材质 | 不锈钢（热处理） | 不锈钢（热处理） |
最高工作压力差
- (A): 0.3 MPa
- (B): 0.6 MPa
- (C): 1.0 MPa
- (D): 1.6 MPa

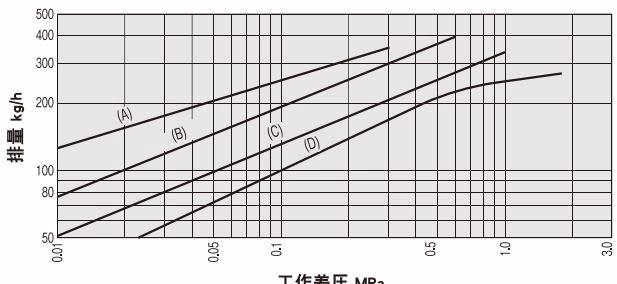

排量图表
此排量图表显示在一定压差下的连续排放量。通常请选择疏水阀的安全系数为 2-3 倍。
尺寸 (mm) 和重量 (kg)
TB-20
| 公称直径 | L (mm) | H (mm) | H1 (mm) | A (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 136 | 183 | 94 | 117 | 4.3 |
| 20A | 136 | 183 | 94 | 117 | 4.3 |
| 25A | 136 | 183 | 94 | 117 | 4.3 |
TB-20F
| 公称直径 | L (mm) | H (mm) | H1 (mm) | A (mm) | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 175 | 183 | 94 | 117 | 5.4 |
| 20A | 175 | 183 | 94 | 117 | 6.0 |
| 25A | 175 | 183 | 94 | 117 | 6.3 |
（此产品 JIS 10K FF 和 JIS 20K FF 的尺寸是一样的。JIS 10K FF 法兰的厚度参照 JIS 20K FF 法兰。）
操作概要
- 排放开始：疏水阀内的空气被低温冷凝水向上推，通过上部阀座排放至出口侧。低温冷凝水也随着高温冷凝水的流入通过吊桶的内部和外围，并从上部阀座排放至出口侧。
- 关闭操作：如果蒸汽伴随高温冷凝水进入吊桶，吊桶将浮起并关闭阀座。如果没有冷凝水流入，则保持阀门关闭状态。
- 冷凝水排放操作：如果冷凝水再次流入，吊桶将失去浮力并下沉。阀门打开，冷凝水从阀座排放至出口侧。
安装注意事项
警告与注意
- 请将出口侧管道连接至即使冷凝水喷出也不会造成人员伤害的安全区域。
- 确认流体方向与疏水阀方向一致，并正确安装。
- 在水平管道上安装时，请保持疏水阀朝上。
- 避免在疏水阀附近使用快速启闭阀。
- 将疏水阀安装在尽可能低的位置，以便冷凝水依靠重力汇集，并使管道保持一定坡度。

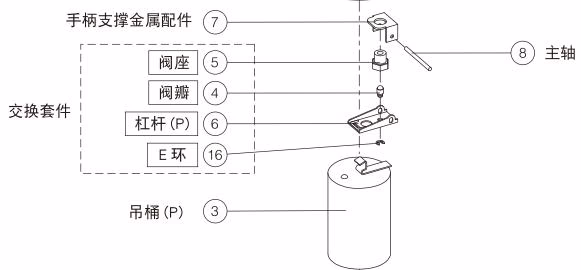

分解图
交换套件压力范围：
- K-93070: (A) 0.01-0.3 MPa
- K-93071: (B) 0.2-0.6 MPa
- K-93072: (C) 0.3-1.0 MPa
- K-93073: (D) 0.6-1.6 MPa
