耀希达凯（Yoshitake）TSD-46 是一款最高使用压力达 4.6 MPa 的热动力式蒸汽疏水阀。该阀门的接液部及阀体均采用高品质不锈钢锻造而成。其专为蒸汽冷凝水工况设计，最大连续排量可达 830 kg/h。采用 ASME 规格承插焊接，提供 15A、20A 和 25A 三种公称直径，可支持水平或垂直姿势安装。
特点
- 本产品为最高使用压力 4.6MPa 的锻造圆盘式疏水阀。
- 接液部使用不锈钢材质，阀体为不锈钢锻造制造。
- 最大排量为 830 kg/h。
规格
| 型号 | TSD-46 |
|---|---|
| 连接方式 | 承插焊接(ASME 规格) |
| 公称直径 | 15A，20A，25A |
| 适用流体 | 蒸汽冷凝水 |
| 使用压力范围 | 0.05 - 4.6 MPa |
| 最高容许背压 | 一次侧压力的 50% |
| 最高使用温度 | 425℃ |
| 安装姿势 | 水平・垂直任意 |
| 材质 | 零部件 |
|---|---|
| 阀体 | 不锈钢锻造 |
| 阀瓣 (圆盘) | 不锈钢 |
| 阀座 | 不锈钢 |

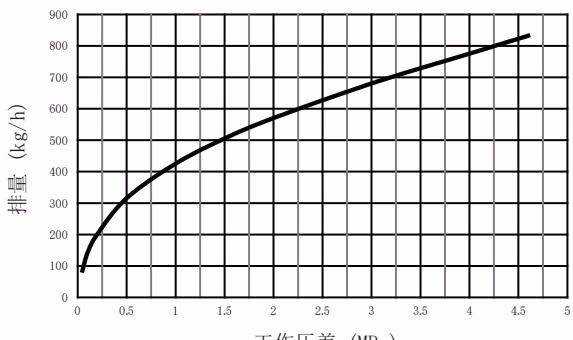

最大连续排量
实际使用时选择公称直径请考虑 4-5 倍的安全系数。冷凝水的排水量会根据入口侧和出口侧（背压）的工作压力差而有所变化。
尺寸与重量

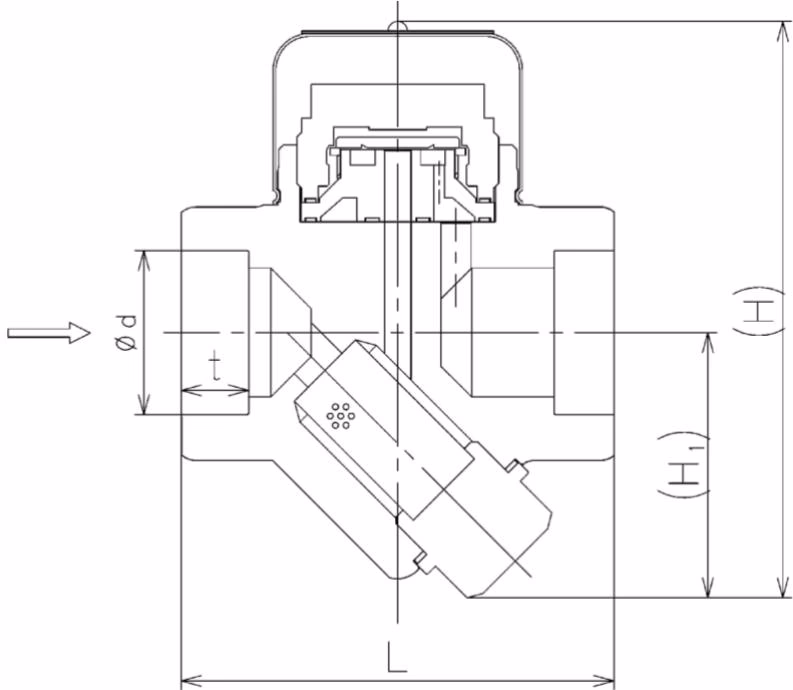

标准款 TSD-46
| 公称直径 | 连接方式 | d (mm) | L (mm) | t (mm) | H1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| 15A | 承插焊接(ASME) | 22 | 90 | 11 | 55 | 120 | 1.8 |
| 20A | 承插焊接(ASME) | 27.4 | 90 | 14 | 55 | 120 | 1.7 |
| 25A | 承插焊接(ASME) | 34.1 | 90 | 14 | 55 | 120 | 1.6 |

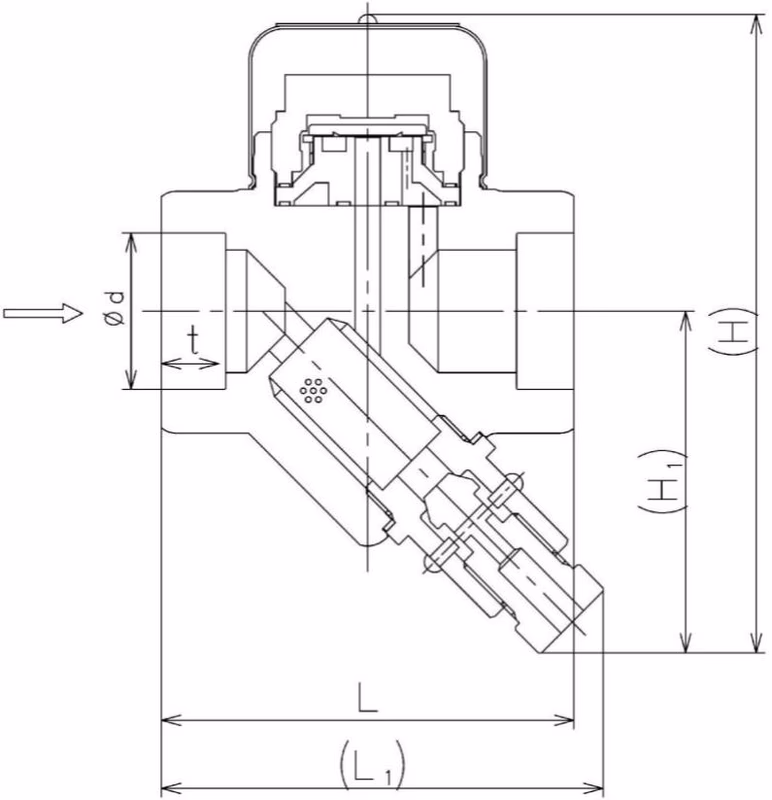

TSD-46 带选项零部件（排放阀）
| 公称直径 | 连接方式 | d (mm) | L (mm) | L1 (mm) | t (mm) | H1 (mm) | H (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 15A | 承插焊接(ASME) | 22 | 90 | 97 | 11 | 75 | 140 | 1.9 |
| 20A | 承插焊接(ASME) | 27.4 | 90 | 97 | 14 | 75 | 140 | 1.8 |
| 25A | 承插焊接(ASME) | 34.1 | 90 | 97 | 14 | 75 | 140 | 1.7 |
选项备件：排放阀

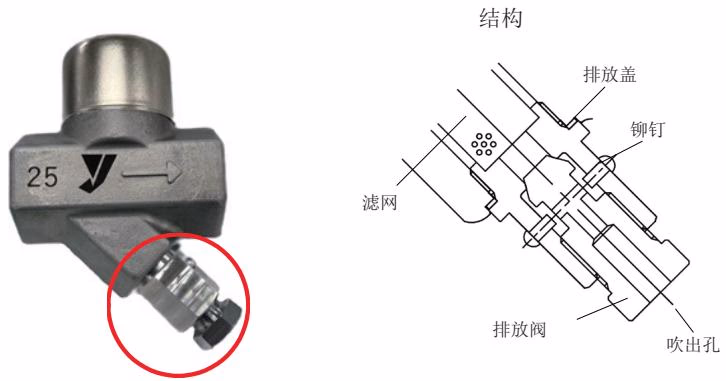

排放阀是一种安装在滤网上使用的阀门，可利用内部压力向大气排放，以去除内部的冷凝水、进行流体吹扫或清除内部的水垢和灰尘。
排放阀的操作方法
- 操作前请确认排放阀处于关闭状态。确认排放阀吹出孔的位置，操作时脸、手脚等绝对不要靠近这个孔。
- 打开时，将工具(24mm)放到排放盖两侧，再将另一工具(22mm)放到排放阀两侧，慢慢松开一圈以内，请勿过度操作导致排放阀脱落。
- 关闭时，使用 40N·m 的扭矩值拧紧。若仍无法切断流体，可能是杂质咬合，需再次打开排放阀后，重新使用 40N·m 拧紧。
安装注意事项
警告与注意
- 排放入大气时，出口侧应导向安全的场所，避免冷凝水喷出造成人员烫伤。
- 安装前请充分清洗管道内部，去除杂质和铁锈。
- 安装时请确认流体的流向与产品的出入口箭头方向一致。
- 请不要对疏水阀进行保温。
- 产品在实施焊接时，请使用相同的材料进行一层或两层的电焊。层堆积过多或材质不同可能导致产品变形泄漏。
维护与故障排除
分解、点检应由技术熟练的专业人员进行。分解时请务必完全释放产品内部压力并使其冷却。分解时内部的冷凝水会流出，请用容器接受。
| 故障情况 | 故障原因 | 应对处理 |
|---|---|---|
| 冷凝水无法排出 | 异物堵塞阀座孔；滤网堵塞；蒸气锁现象 | 拆解并清扫；重新考虑配管系统 |
| 冷凝水或蒸汽严重泄漏不止 | 阀瓣/阀座有异物咬合；有咬伤痕或磨损；背压超标 | 拆解并清扫；更换新疏水阀；在最高容许背压内使用 |
| 外部泄漏 | 阀体和阀盖接合处泄漏；阀体和过滤器盖接合处泄漏 | 拧紧阀盖；更换新垫片并重新拧紧过滤器盖 |

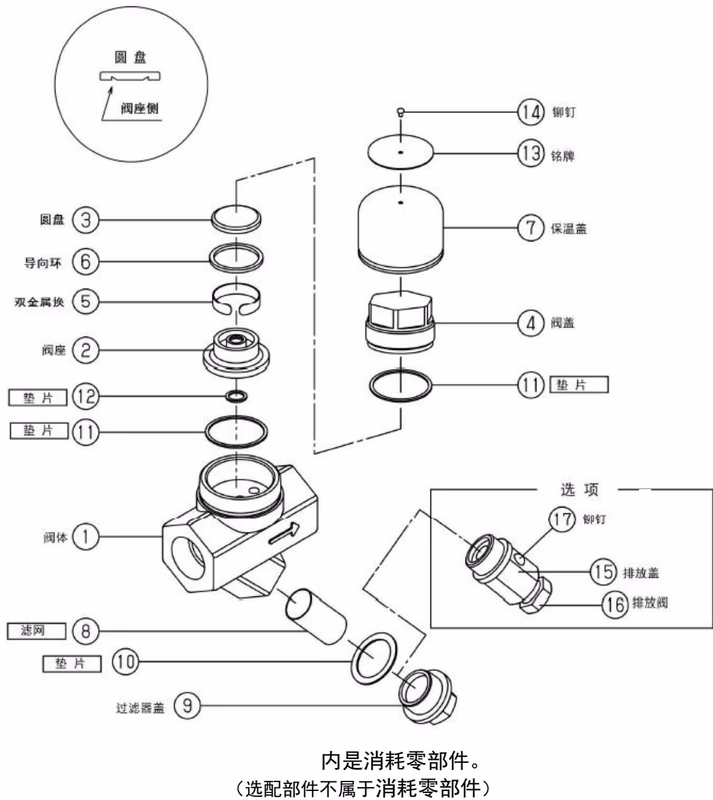

拆解图
