Ковкий чугун

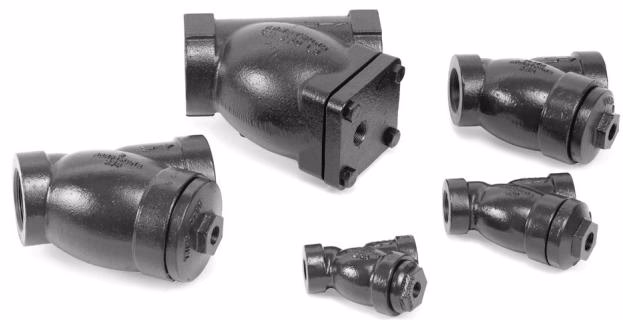

Чугунный Y-образный фильтр Армстронг (Armstrong) серии A Class 250 предназначен для механического удаления твердых частиц из потока жидкости или газа в трубопроводе с помощью перфорированного или сетчатого фильтрующего элемента. Для предотвращения преждевременной остановки оборудования эти фильтры следует устанавливать перед насосами, наливными клапанами, регулирующими клапанами, расходомерами, конденсатоотводчиками, турбинами, компрессорами, электромагнитными клапанами, форсунками, регуляторами давления, горелками, калориферами и другим чувствительным оборудованием.

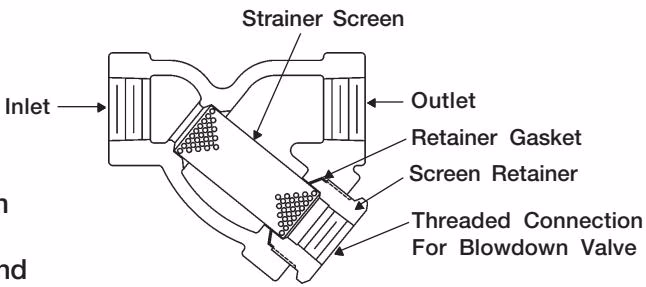

Серия A отличается герметичной и устойчивой к деформации камерой сетки. Торцы камеры проходят прецизионную механическую обработку, что обеспечивает идеально круглую и гладкую посадочную поверхность, а также фиксированную длину камеры. Поскольку сетка плотно прилегает к обработанным поверхностям, частицы, превышающие размер ячеек, не могут проникнуть через края. Фиксатор сетки с прямой резьбой обеспечивает надежное уплотнение при меньшем крутящем моменте за счет правильного сжатия прокладки, что снижает риск «закисания» резьбы по сравнению с трудно демонтируемой конической трубной резьбой.
Монтаж
Перед установкой фильтра тщательно очистите все резьбовые участки трубы. Экономно используйте трубную смазку или тефлоновую ленту. Оставьте крайнюю резьбу открытой, чтобы избежать попадания герметика в трубопроводную систему. Фильтр можно устанавливать в горизонтальном или вертикальном положении (потоком вниз).
ВНИМАНИЕ
При установке фильтров под приварку враструб размером 1-1/4" и более, а также всех фильтров серии D, помните, что фильтр имеет неметаллическую прокладку, которая может быть повреждена из-за чрезмерного нагрева. Старайтесь минимизировать время сварки и охлаждайте фильтр после сварки. Если требуется предварительный и последующий нагрев, рекомендуется снять прокладку.
Эксплуатация и техническое обслуживание
После первоначального запуска системы фильтр следует продуть для удаления монтажного мусора, застрявшего в сетке. В дальнейшем повторяйте процедуру продувки по регулярному графику. Частота продувки зависит от условий эксплуатации фильтра.
Если продувочный клапан не используется, фильтр можно очистить, сняв фиксатор сетки и саму сетку.
ОСТОРОЖНО
Перед открытием для очистки всегда изолируйте фильтр от системы, находящейся под давлением. Оборудование может находиться под давлением, а рабочая температура может превышать 100°C (212°F). Перед началом работ убедитесь, что фильтр остыл! При сборке фильтра используйте новую прокладку.
Обслуживание внутренних деталей
- Если установлен продувочный клапан, откройте его для очистки сетки.
- Если продувочный клапан не установлен, перед началом работ убедитесь, что фильтр изолирован и остыл.
- Отвинтите фиксатор от корпуса фильтра и очистите или замените сетку.
- Замените прокладку.
- Прикрутите фиксатор обратно к корпусу.
TIP
Сетку фильтра следует осматривать один-два раза в год. Рекомендуемый запасных частей: одна сетка и три прокладки на каждый фильтр.
Номинальные значения давления и температуры
Материалы и физические характеристики (250 lb резьбовые)
Материалы: 250 lb резьбовые 1/2" - 3" (15 - 80 мм)
| Размер соединения (дюймы) | Корпус | Стандартная сетка | Фиксатор сетки | Прокладка | Крепеж |
|---|---|---|---|---|---|
| 1/2, 3/4 | Чугун ASTM A48 Class 30 | 304 SS .045" перфорированная | Чугун ASTM A48 Class 30 | Спирально-навитая | Н/Д |
| 1, 1-1/2, 2 | Чугун ASTM A48 Class 30 | 304 SS .045" перфорированная | Чугун ASTM A48 Class 30 | Спирально-навитая | Н/Д |
| 1-1/4 | Чугун ASTM A48 Class 30 | 304 SS .045" перфорированная | Мягкая сталь | Спирально-навитая | Н/Д |
| 2-1/2, 3 | Чугун ASTM A48 Class 30 | 304 SS .045" перфорированная | Чугун ASTM A48 Class 30 | Безасбестовая | Болты ASTM A193 Gr. B7 |
ПРИМЕЧАНИЕ: Доступны другие материалы сеток.

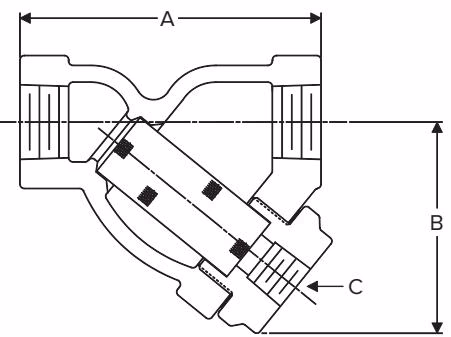

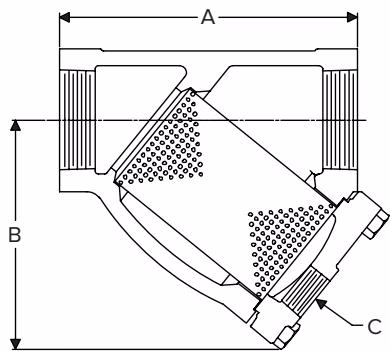

Физические характеристики: 250 lb резьбовые 1/2" - 3" (15 - 80 мм)
| Размер (дюймы) | Код заказа | Вес (фунты) | A (дюймы) | B (дюймы) | C (дюймы) | Макс. пар (psig) | Макс. вода 150°F (psig) | Тип фиксатора |
|---|---|---|---|---|---|---|---|---|
| 1/2 | CA1SC | 3 | 4-1/4 | 3 | 3/8 | 250 | 400 | Резьбовой |
| 3/4 | CA1SC | 3 | 4-1/4 | 3 | 1/2 | 250 | 400 | Резьбовой |
| 1 | CA1SC | 4-1/2 | 5 | 3-3/4 | 1/2 | 250 | 400 | Резьбовой |
| 1-1/4 | CA1SC | 7 | 5-1/2 | 3-7/8 | 1/2 | 250 | 400 | Резьбовой |
| 1-1/2 | CA1SC | 10 | 6-5/16 | 4-7/16 | 1/2 | 250 | 400 | Резьбовой |
| 2 | CA1SC | 15 | 7-1/2 | 5-7/16 | 1/2 | 250 | 400 | Резьбовой |
| 2-1/2 | A1SC | 24-1/2 | 8-1/2 | 6-7/16 | 3/4 | 250 | 400 | На болтах |
| 3 | A1SC | 45-1/2 | 10-1/2 | 8 | 1-1/4 | 250 | 400 | На болтах |
Заказ запасных частей
При заказе сменных сеток для фильтров указывайте размер соединения фильтра, материал сетки и тип перфорации или ячейки. При заказе сменных сеток для фланцевых фильтров указывайте класс фланца.
Стандартные сменные прокладки для чугунных фильтров
| Размер фильтра (дюймы) | Номер детали для чугуна "A" |
|---|---|
| 3/8" | A4469 |
| 1/2" | A4469 |
| 3/4" | A4470 |
| 1" | A4471 |
| 1-1/4" | A6256 |
| 1-1/2" | A6267B |
| 2" | A6263 |
| 2-1/2" | A21274-1 |
| 3" | A21340-1 |
| 4" | A22106-1 |
| 5" | A21343-1 |
| 6" | A22049-1 |
| 8" | A21427-1 |
| 10" | A21432-1 |
Детали для ремонта только чугунных фильтров CA
| Размер фильтра (дюймы) | Номер детали продувочной пробки | Размер продувочной пробки (дюймы) | Номер детали прокладки фиксатора |
|---|---|---|---|
| 1/2" | A6002A | 3/8" | A19251 |
| 3/4" | A6003A | 1/2" | A19251 |
| 1" | A6003A | 1/2" | A19252 |
| 1-1/4" | A6003A | 1/2" | A6256 |
| 1-1/2" | A6003A | 1/2" | A19253 |
| 2" | A6003A | 1/2" | A19254 |
