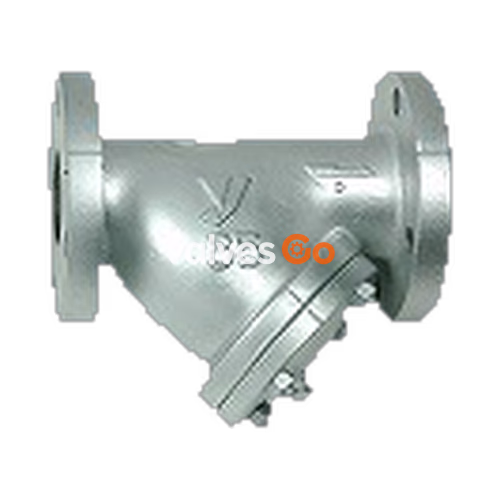

Фильтры серии Ёситакэ Yoshitake SY-40 широко используются для удаления загрязнений из различных типов трубопроводов. Фильтр рекомендуется устанавливать перед редукционным, регулирующим температуру, электромагнитным клапаном или конденсатоотводчиком для защиты и обслуживания. Серия включает стандартный SY-40, коррозионностойкий SY-40C с нейлоновым покрытием и высокодавленный SY-40H.

Особенности

• Высокопроизводительный морской тип: Спроектирован с максимально возможной площадью фильтрации для предотвращения снижения расхода, вызванного засорением.
• Компактная конструкция: Модели с условным проходом 65A и более уменьшены в размерах и весе для облегчения монтажа.
• Коррозионная стойкость: Модель SY-40C-N (от 15A до 150A) отличается превосходной коррозионной стойкостью благодаря покрытию внутренней и наружной поверхностей Nylon 11 или Nylon 12.
• Стандартная ячеистость: Сетки 80 меш используются для SY-40 и SY-40H, 60 меш — для SY-40C, что соответствует стандартным спецификациям оборудования.

Технические характеристики

Модель	SY-40	SY-40C	SY-40H
Условный проход	15-300A	65-150A	15-150A
Применение	Пар, воздух, холодная и горячая вода, масло, неопасные жидкости	Воздух, холодная и горячая вода, неопасные жидкости	Пар, воздух, холодная и горячая вода, неопасные жидкости
Максимальное давление	1.0 MPa	1.0 MPa	2.0 MPa
Максимальная температура	220°C	60°C	220°C
Материал корпуса	Ковкий чугун	Ковкий чугун (с покрытием Nylon)	Ковкий чугун
Материал сетки	Нержавеющая сталь	Нержавеющая сталь	Нержавеющая сталь
Присоединение	Фланцевое JIS 10K FF	Фланцевое JIS 10K FF	Фланцевое JIS 20K FF
Стандартная перфорация	φ2.5-4P	φ2.5-4P	φ2.5-4P
Стандартная ячеистость	80 меш	60 меш	80 меш

• По запросу доступна сетка 20-100 меш (перфорация: φ2.5-4P) или только перфорация (15A-80A: φ1.3-2.7P, 100A и более: φ1.5-3.2P).
• Доступно исполнение с латунной заглушкой (стандартно S15C или FCMB310).
• Для размеров 65A и более доступны антикоррозионные варианты с горячим цинкованием (кроме SY-40C).

Размеры и вес

15A - 50A

Условный проход	L (мм)	H1 (мм)	ds (мм)	ls (мм)	Заглушка	Вес (кг)
15A	130	61	22	40	-	1.9
20A	140	75	27	56	-	2.5
25A	160	88	34	66	-	4.0
32A	175	104	43	76	-	5.2
40A	190	115	50	85	R 1/2	6.7
50A	225	140	61	107	R 1/2	10.2

Примечание: Заглушки не поставляются с моделями 15A-32A.

65A - 300A

Условный проход	L (мм)	H1 (мм)	ds (мм)	ls (мм)	Заглушка	Вес (кг)
65A	255	167	73	125	R 1/2	14.5
80A	330	190	88	130	R 1/2	18.3
100A	370	225	108	180	R 3/4	29.7
125A	415	263	136	200	R 3/4	40.5
150A	495	315	160	250	R 3/4	66.0
200A	565	385	210	300	R 3/4	95.8
250A	690	460	260	370	R 3/4	167.5
300A	840	556	315	442	R 3/4	286.0

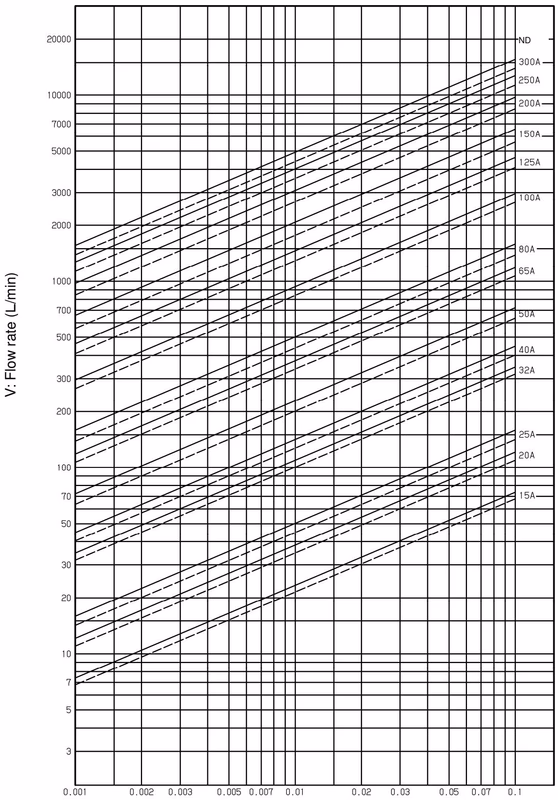

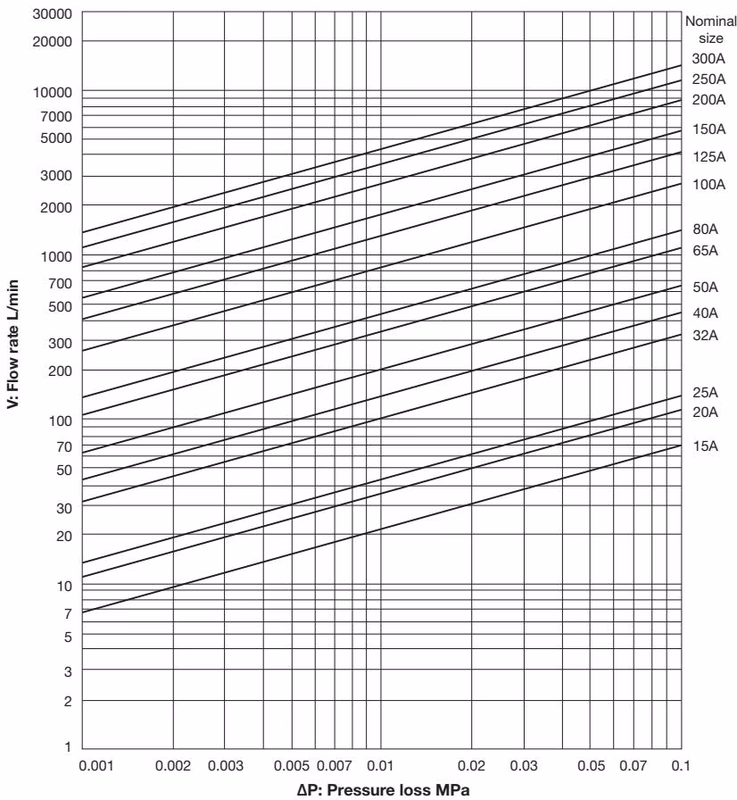

График перепада давления

Сетка: перфорация = φ2.5-4P, ячеистость = 80 меш.

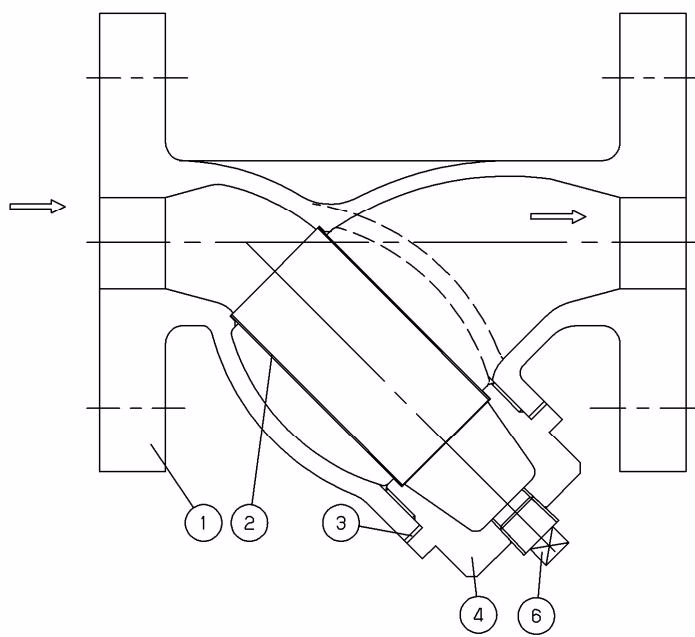

Механизм работы

№	Наименование	№	Наименование
1	Корпус	6	Заглушка
2	Сетка	7	Держатель фильтра
3	Прокладка	8	Шестигранная гайка
4	Крышка	9	Шпилька
5	Крышка	10	Шайба

Загрязнения, окалина и другие посторонние частицы из жидкости, поступающей в фильтр через входной патрубок, задерживаются сеткой (2).

Выбор трубопровода

Чтобы максимально эффективно использовать фильтр, выбирайте условный проход, соответствующий диаметру трубопровода. Применение меньшего условного прохода увеличивает перепад давления. Предпочтительный начальный перепад давления составляет 0.02-0.03 MPa.

Стандартная скорость потока (JIS F 7101):

Жидкость	Примечания	Стандартная скорость потока
Насыщенный пар	Малый диаметр / вспомогательная линия	15 m/s (10-20)
Насыщенный пар	Большой диаметр	30 m/s (20-40)
Перегретый пар	φ75 - φ250	40 m/s (30-50)
Перегретый пар	Материал высокого класса	70 m/s (65-80)
Воздух	Повышенное давление (≥1.0 MPa)	20 m/s (20-25)
Воздух	Пониженное давление	15 m/s (5-15)
Вода или масло	-	2 m/s (2-4)

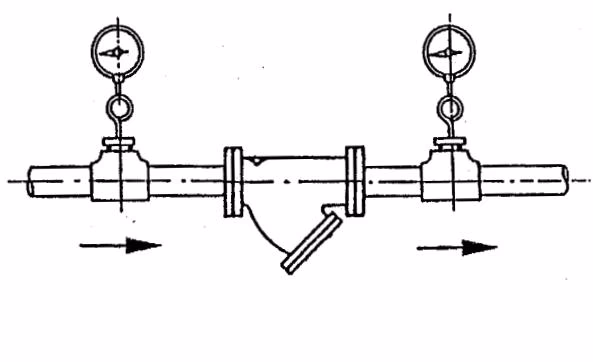

Инструкции по монтажу

Меры предосторожности при монтаже и эксплуатации

• Ориентация: Устанавливайте трубопровод так, чтобы направление потока жидкости соответствовало стрелке на корпусе. Неправильное подключение трубопроводов не позволит изделию работать должным образом.
• Опора: Надёжно закрепляйте трубопроводы и фиксируйте изделие. Чрезмерные нагрузки могут деформировать изделие.
• Положение: Устанавливайте крышкой (4) или крышкой (5) вниз. При возможных проблемах с дренажем в паровой линии устанавливайте боком. При восходящем потоке установите продувочный клапан для удаления накипи у основания стояка.
• Безопасность: Перед обслуживанием убедитесь, что внутреннее давление в трубопроводах сброшено и горячая жидкость охлаждена.

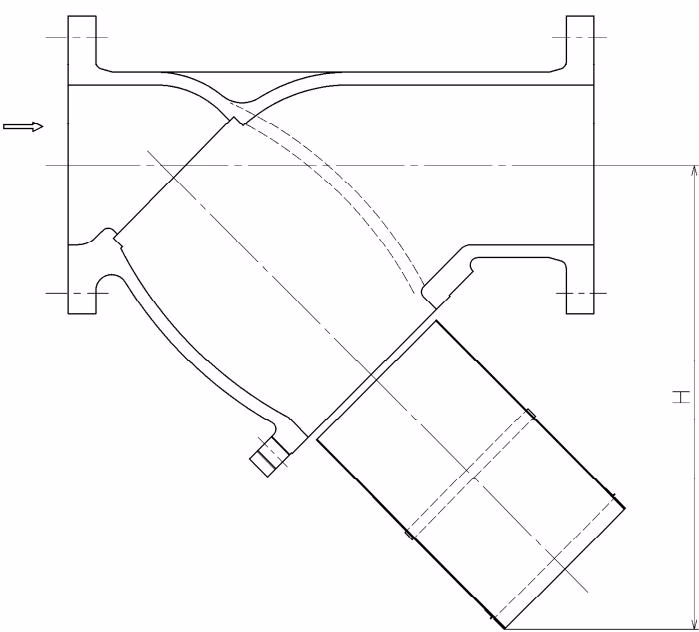

Пространство для снятия сетки

При монтаже оставляйте достаточно места для обслуживания и очистки сетки.

Условный проход	Зазор H (мм)	Условный проход	Зазор H (мм)
15A	80	80A	245
20A	105	100A	310
25A	125	125A	365
32A	145	150A	445
40A	160	200A	550
50A	200	250A	675
65A	220	300A	805

Обслуживание и устранение неисправностей

Проблема	Причина	Решение
Жидкость не протекает.	1. Сетка засорена. 2. Запорные клапаны до и после закрыты.	1. Разберите и очистите сетку. 2. Откройте запорные клапаны.
Чрезмерный перепад давления	1. Сетка засорена. 2. Неисправен манометр. 3. Слишком малый условный проход.	1. Разберите и очистите сетку. 2. Замените манометр. 3. Замените на подходящий условный проход.

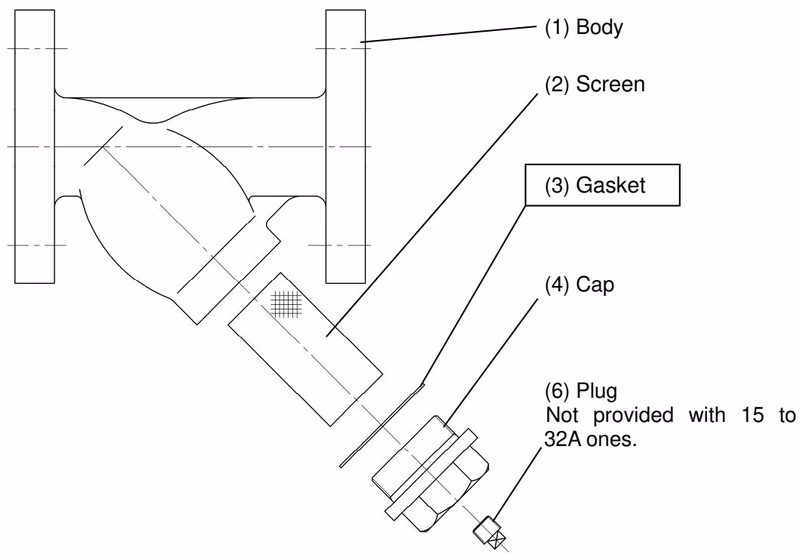

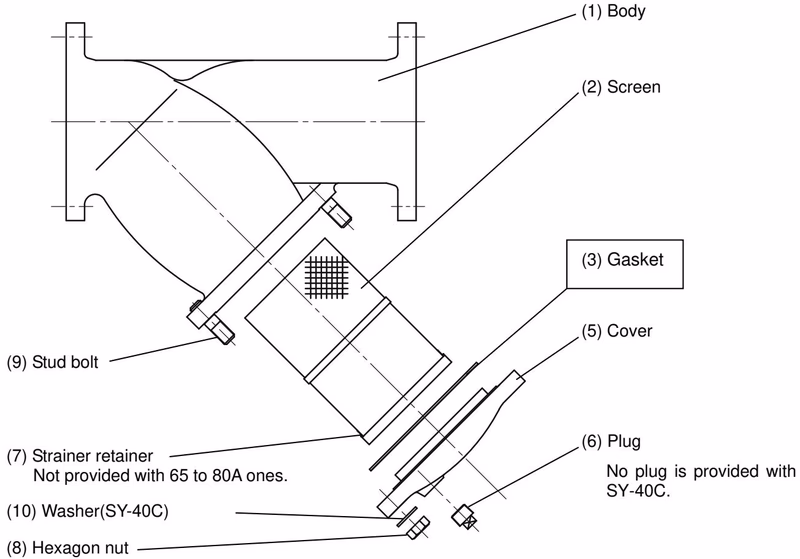

Порядок сборки

1. Очистите контактные поверхности прокладок корпуса и крышки.
2. Установите очищенную сетку. Для 100A и более убедитесь, что держатель фильтра совмещён с пазом на корпусе и повёрнут до фиксации.
3. Установите новую прокладку и снова установите крышку. Равномерно затягивайте болты по диагонали.
