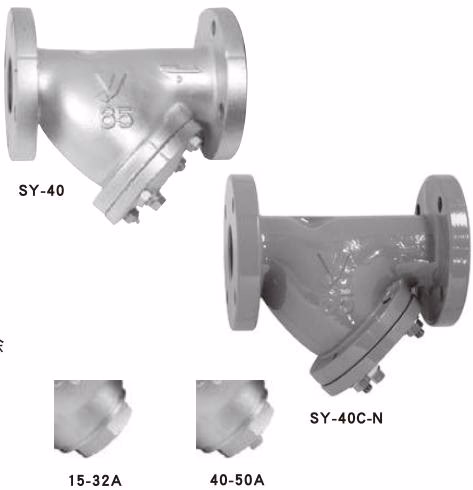

耀希达凯 (Yoshitake) SY-40 系列过滤器广泛用于各种管道系统的除尘。通常将过滤器安装在减压阀、温度调节阀、电磁阀或疏水阀的上游，以保护和维护这些设备。该系列包括标准型 SY-40，带尼龙涂层增强耐腐蚀性的 SY-40C，以及高压型 SY-40H。

特点

• 大流量船用型：考虑到堵塞会导致流量降低，尽可能增大了过滤面积。
• 紧凑设计：65A 或以上的型号在设计上尽可能紧凑并减轻了重量，使管道安装更加简便。
• 耐腐蚀性：由于 SY-40C-N (15A～150A) 的内外表面均有尼龙 11 或尼龙 12 涂层，因此具有优异的耐腐蚀性。
• 标准滤网：根据机械设备的常见规格，SY-40 和 SY-40H 采用 80 目滤网，SY-40C 采用 60 目滤网。

规格

型号	SY-40	SY-40C	SY-40H
公称直径	15-300A	65-150A	15-150A
适用流体	蒸汽、空气、冷水和热水、油、其他非危险性流体	空气、冷水和热水、其他非危险性流体	蒸汽、空气、冷水和热水、其他非危险性流体
最高压力	1.0 MPa	1.0 MPa	2.0 MPa
最高温度	220°C	60°C	220°C
阀体材质	球墨铸铁	球墨铸铁 (尼龙涂层)	球墨铸铁
滤网材质	不锈钢	不锈钢	不锈钢
连接方式	JIS 10K FF 法兰盘型	JIS 10K FF 法兰盘型	JIS 20K FF 法兰盘型
标准孔数	φ2.5-4P	φ2.5-4P	φ2.5-4P
标准目数	标准 80 目	标准 60 目	标准 80 目

• 可提供 20～100 目的滤网（孔数：φ2.5-4P），如有要求，也可仅提供孔数（15A～80A：φ1.3-2.7P，100A 以上：φ1.5-3.2P）。
• 可提供黄铜螺塞（标准为 S15C 或 FCMB310）。
• 可提供防锈型（热浸镀锌）（65A 以上，SY-40C 除外）。

尺寸和重量

15A - 50A

公称直径	L (mm)	H1 (mm)	ds (mm)	ls (mm)	螺塞	重量 (kg)
15A	130	61	22	40	-	1.9
20A	140	75	27	56	-	2.5
25A	160	88	34	66	-	4.0
32A	175	104	43	76	-	5.2
40A	190	115	50	85	R 1/2	6.7
50A	225	140	61	107	R 1/2	10.2

注：15A 到 32A 的型号不提供螺塞。

65A - 300A

公称直径	L (mm)	H1 (mm)	ds (mm)	ls (mm)	螺塞	重量 (kg)
65A	255	167	73	125	R 1/2	14.5
80A	330	190	88	130	R 1/2	18.3
100A	370	225	108	180	R 3/4	29.7
125A	415	263	136	200	R 3/4	40.5
150A	495	315	160	250	R 3/4	66.0
200A	565	385	210	300	R 3/4	95.8
250A	690	460	260	370	R 3/4	167.5
300A	840	556	315	442	R 3/4	286.0

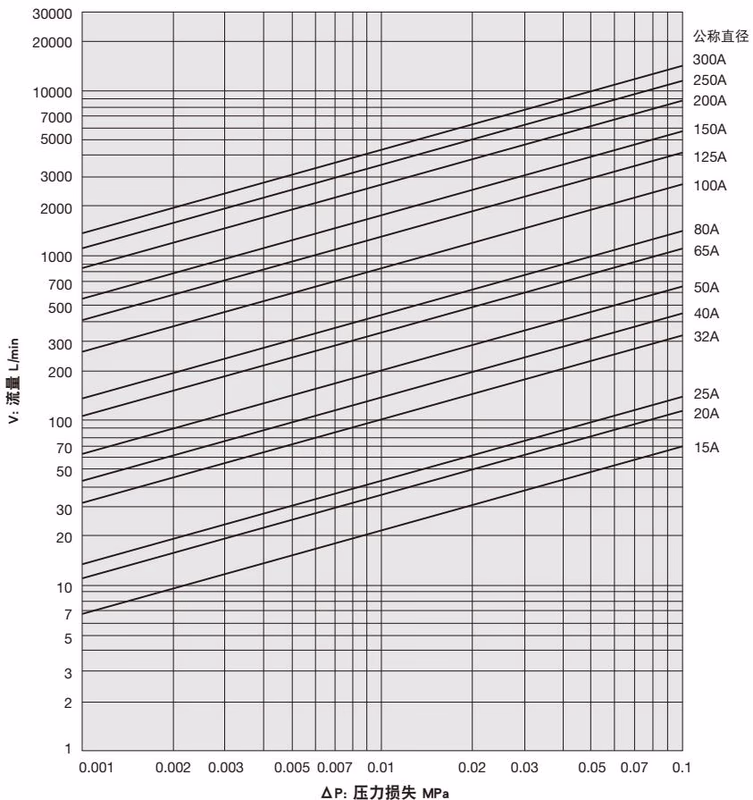

压力损失图表

滤网：孔数 = φ2.5-4P，目数 = 80 目。

操作机制

编号	部件名称	编号	部件名称
1	阀体	6	螺塞
2	滤网	7	滤网固定器
3	垫片	8	六角螺母
4	阀帽	9	双头螺栓
5	阀盖	10	垫圈

流体通过入口流入过滤器时，流体中的灰尘、氧化皮等异物将被滤网 (2) 滤除。

管道公称直径的选择

为了充分利用过滤器，请选择与管道等同的公称直径。使用较小的公称直径会增加压力损失。推荐的初始压力损失为 0.02-0.03 MPa。

标准流速 (JIS F 7101)：

流体	备注	标准流速
饱和蒸汽	真空辅助管道或小直径管道	15 m/s (10-20)
饱和蒸汽	大直径管道	30 m/s (20-40)
过热蒸汽	φ75 – φ250	40 m/s (30-50)
过热蒸汽	高级材质管道	70 m/s (65-80)
空气	较高压力 (≥1.0 MPa)	20 m/s (20-25)
空气	较低压力	15 m/s (5-15)
水或油	-	2 m/s (2-4)

安装步骤

安装和操作注意事项

• 方向： 安装时，确保流体的流动方向与阀体上的箭头一致。连接方向错误会导致产品无法正常工作。
• 支撑： 牢固支撑管道并固定产品。施加在管道上的过大应力可能会导致产品变形。
• 位置： 安装时应使阀帽 (4) 或阀盖 (5) 朝下。如果蒸汽管道中可能发生排水或其他问题，请侧向安装阀帽或阀盖。如果产品只能在流体从下向上的立管中安装，请安装排污阀以清除底部积聚的水垢。
• 安全： 在进行维护或检查前，必须确保产品和管道内部压力已完全排空，且高温流体已冷却至可触摸的温度。

滤网拆卸空间

安装产品时，请务必保留清洁和维护滤网所需的空间。

公称直径	H 预留空间 (mm)	公称直径	H 预留空间 (mm)
15A	80	80A	245
20A	105	100A	310
25A	125	125A	365
32A	145	150A	445
40A	160	200A	550
50A	200	250A	675
65A	220	300A	805

维护和故障排除

故障现象	原因	解决方案
流体不流动。	1. 滤网 (2) 堵塞。 2. 上下游截止阀已关闭。	1. 拆卸并清洁滤网 (2)。 2. 打开截止阀。
压力损失过大	1. 滤网 (2) 堵塞。 2. 压力表故障。 3. 公称直径过小。	1. 拆卸并清洁滤网 (2)。 2. 更换新的压力表。 3. 更换为合适公称直径的型号。

组装步骤

1. 清洁阀体 (1) 与阀帽 (4) 或阀盖 (5) 的垫片接合面，将清洁后的滤网 (2) 安装至阀体中。对于 100A 或以上型号，安装时需将滤网固定器 (7) 对准阀体 (1) 上的槽口，然后旋转直到其挂在阀体上。
2. 安装新垫片 (3)，然后安装阀帽 (4) 或阀盖 (5)。沿对角方向均匀拧紧螺栓以防止受力不均。
