Бюркерт (Burkert) 20036835 (Тип 0330) электромагнитный клапан прямого действия с поворотным якорем и изолированной средой. Представляет собой 2/2-ходовой нормально закрытый клапан (Функция A) с корпусом из PVDF и уплотнениями из FFKM, что делает его подходящим для агрессивных сред. Система катушки отделена от среды мембраной и залита химически стойкой эпоксидной смолой. Работает от 24 В пост. тока в диапазоне давлений от -1 до 6 бар и оснащен ручным дублером для запуска и тестирования.

Основные технические характеристики

Характеристика	Значение
Условный проход	DN 3.00 мм
Функция	A (2/2-ходовой, нормально закрытый)
Материал корпуса	PVDF (Поливинилиденфторид)
Материал уплотнения	FFKM (Перфторкаучук)
Присоединение	Внутренняя резьба G 1/4
Напряжение	24 В пост. тока
Диапазон давления	от -1.00 до 6.00 бар
Температура среды	от +5 °C до +80 °C
Температура окр. среды	от 0 °C до +55 °C
Значение Kv (вода)	0.25 м³/ч
Степень защиты	IP65 (при правильно подключенном штекере)

Принцип действия

Функция A (CF A): 2/2-ходовой электромагнитный клапан, прямого действия, нормально закрытый.

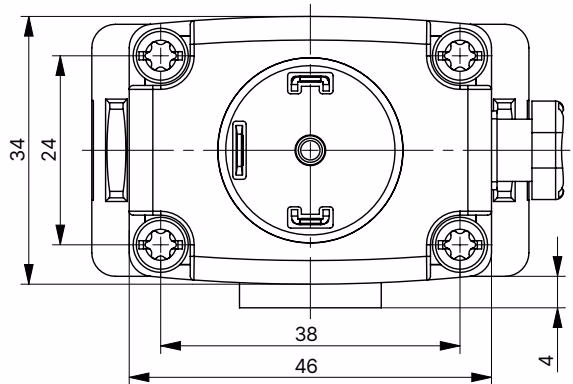

Размеры (Пластиковый корпус)

D	L
G 1/4	12 мм
NPT 1/4	11 мм

Указание по монтажу

Устройство может быть закреплено через существующие отверстия на нижней стороне. Схема отверстий 38x24. Для пластиковых корпусов используйте самонарезающие винты или корпус с метрическими резьбовыми вставками. Необходимо соблюдать максимальную глубину ввинчивания 10 мм.

Монтаж и эксплуатация

Инструкции по безопасности

Перед началом работ на оборудовании или устройстве сбросьте давление и опорожните трубопроводы. Отключите электропитание и заблокируйте его от повторного включения.

Для безопасной работы электромагнитного клапана перед входом клапана необходимо установить грязеуловитель (≤ 500 мкм). Монтажное положение произвольное, но предпочтительно приводом вверх. При заблокированном ручном дублере электрическое управление клапаном невозможно.
