宝德（Burkert）20036835（0330 型）直动式介质隔离枢轴电枢电磁阀。该型号为二位二通常闭阀（回路功能 A），采用 PVDF 阀体和 FFKM 密封件，适用于酸和碱等腐蚀性介质。线圈系统与介质之间用隔膜隔开，并采用高度耐化学性的环氧树脂压制而成。其工作电压为 24 V DC，压力范围为 -1 至 6 bar，并配备用于调试和测试的手动操作组件。

常规技术参数

特征	规格
公称直径	DN 3.00 mm
回路功能	A（二位二通，常闭）
阀体材料	PVDF（聚偏氟乙烯）
密封材料	FFKM（全氟橡胶）
管道接口	G 1/4 内螺纹
电压	24 V DC
压力范围	-1.00 至 6.00 bar
介质温度	+5 °C 至 +80 °C
环境温度	0 °C 至 +55 °C
Kv 值（水）	0.25 m³/h
防护等级	IP65（带正确连接的电缆插头）

回路功能

回路功能 A (WW A)： 二位二通电磁阀，直动式，在断电位置关闭。

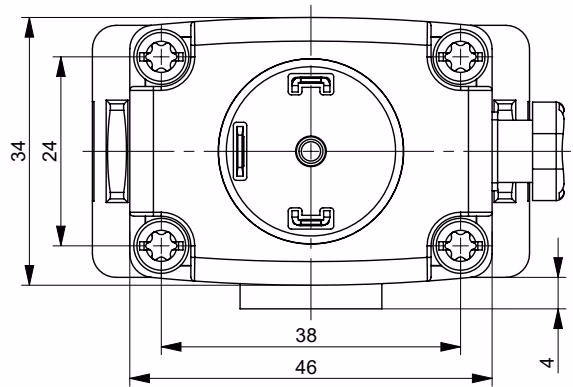

尺寸（塑料阀体）

D	L
G 1/4	12 mm
NPT 1/4	11 mm

安装提示

可通过底部现有的开孔固定设备。开孔图为 38x24。对于塑料阀体，需使用自攻螺钉或带公制螺纹插件的阀体。请注意最大拧入深度为 10 mm。

安装与操作

安全说明

在系统或设备上工作之前，请关闭压力，排放或清空管路。关闭电源并防止重新启动。

为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器（≤ 500 µm）。安装位置任意，建议执行机构向上。当手动操作组件被锁定时，阀门无法被电气驱动。
