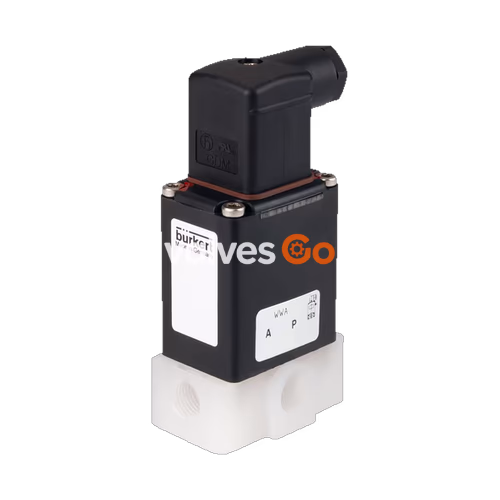

Бюркерт (BURKERT) 20036857 (Тип 0330) представляет собой электромагнитный клапан прямого действия с изолированной средой и поворотным якорем, предназначенный для управления нейтральными и агрессивными средами. Система катушки отделена от среды мембраной, что делает клапан подходящим для критических сред, таких как агрессивные кислоты и щелочи. Он оснащен корпусом из PVDF (поливинилиденфторид), уплотнениями из FKM (фторкаучук) и проходным сечением 3,0 мм. Клапан работает в диапазоне давлений от 0 до 10 бар и выдерживает температуру среды от 0 °C до +80 °C.

Необслуживаемая технология поворотного якоря и виброустойчивая система катушки обеспечивают длительный срок службы. Модель 20036857 настроена на функцию контура A (2/2-ходовой, нормально закрытый) и включает надежное ручное управление для запуска и тестирования.

Общие технические данные

Свойство	Значение
Проходное сечение	DN 3.0 мм
Функция контура	A (2/2-ходовой, нормально закрытый)
Материал корпуса	PVDF (поливинилиденфторид)
Материал уплотнения	FKM (фторкаучук)
Присоединение	Внутренняя резьба G 1/4
Напряжение	110 В / 50 Гц
Потребляемая мощность (AC)	Пуск: 30 ВА, Удержание: 15 ВА / 8 Вт
Рабочий цикл	100% непрерывная работа (для 5 Вт) / 40% рабочий цикл за 30 мин (для 8 Вт)
Степень защиты	IP65 с кабельным штекером

Функция контура

Функция контура A (CF A) 2/2-ходовой электромагнитный клапан, прямого действия, нормально закрытый.

Материалы

№	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Мембрана	FKM
3	Уплотнительное кольцо	FKM
4	Седло	PVDF
5	Корпус клапана	PVDF

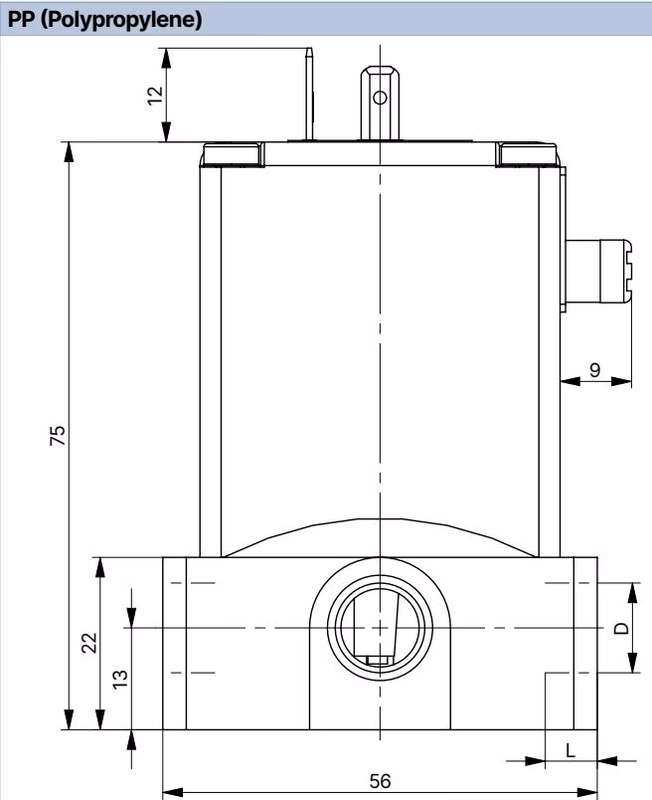

Размеры (Пластиковый корпус)

INFO

Размеры D и L относятся к резьбовому соединению G 1/4. Устройство может быть закреплено через существующие отверстия на нижней стороне (шаблон отверстий 38x24). Для пластиковых корпусов используйте самонарезающие винты или корпус с метрическими резьбовыми вставками.

D	L
G 1/4	12 мм

Подключения продукта

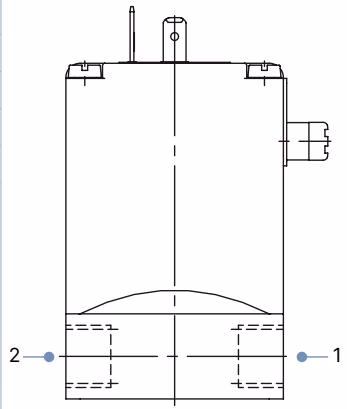

Назначение контактов (стандартное исполнение) Назначение контактов зависит от функции контура. Для функции контура A (2-ходовой):

• Подключение 1: P
• Подключение 2: A
• Подключение 3: -

Рабочие характеристики

Диапазон давления и расход (Пластиковый корпус, CF A)

DN	Значение Kv (вода)	Диапазон давления (Стандарт AC)
3.0 мм	0.25 м³/ч	0...10 бар

WARNING

Максимальное рабочее давление составляет 10 бар для промышленного материала PVDF. Устройства с мембранами FKM ограничены максимальным давлением 12 бар в других конфигурациях.
