宝德 (BURKERT) 20036857 (0330 型) 是一种直动式介质隔离的枢轴电枢电磁阀，专为控制中性和腐蚀性介质而设计。线圈系统与介质之间通过隔膜隔离，使该阀门特别适用于腐蚀性酸和碱等关键介质。该产品配备 PVDF（聚偏氟乙烯）阀体、FKM（氟橡胶）密封件和 3.0 mm 通径。阀门的工作压力范围为 0 至 10 bar，可处理 0 °C 至 +80 °C 的介质温度。

免维护的枢轴电枢技术和防振的模块化线圈系统确保了较长的使用寿命。20036857 型号配置为作用方式 A（二位二通，常闭），并包含一个坚固耐用且易于维修的手动操作组件，用于调试和测试。

常规技术参数

属性	值
通径	DN 3.0 mm
作用方式	A（二位二通，常闭）
阀体材料	PVDF（聚偏氟乙烯）
密封材料	FKM（氟橡胶）
管道接口	内螺纹 G 1/4
电压	110 V / 50 Hz
功耗 (AC)	吸合：30 VA，运行：15 VA / 8 W
负载周期	100% 连续运行（对于 5 W 版本）/ 30 分钟内 40% 负载周期（对于 8 W 版本）
防护等级	IP65（带电缆插头）

回路功能

作用方式 A (CF A) 二位二通电磁阀，直动式，在断电位置关闭。

材料

编号	元件	材料
1	线圈	环氧树脂
2	膜片	FKM
3	O型圈	FKM
4	阀座	PVDF
5	阀体	PVDF

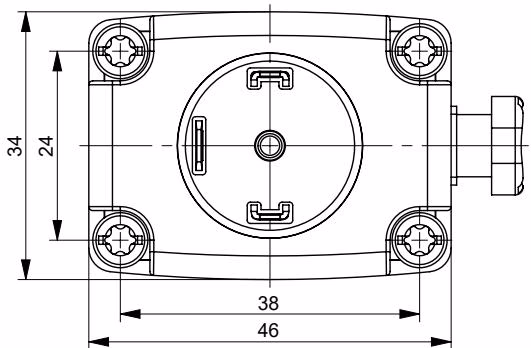

尺寸（塑料阀体）

INFO

尺寸 D 和 L 适用于 G 1/4 螺纹连接。可通过底部现有的开孔固定设备（开孔图为 38x24）。对于塑料阀体，需使用自攻螺钉或带公制螺纹插件的阀体。

D	L
G 1/4	12 mm

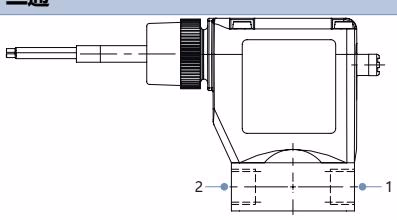

连接方式

标准设备的接口分配 接口分配取决于作用方式。对于作用方式 A（二通）：

• 接口 1: P
• 接口 2: A
• 接口 3: -

性能描述

压力范围和流量（塑料阀体，作用方式 A）

DN	Kv 值 (水)	压力范围 (标准 AC)
3.0 mm	0.25 m³/h	0...10 bar

WARNING

工业用 PVDF 材料的最大工作压力为 10 bar。带 FKM 膜片的设备在其他配置下的最大压力下降至 12 bar。
