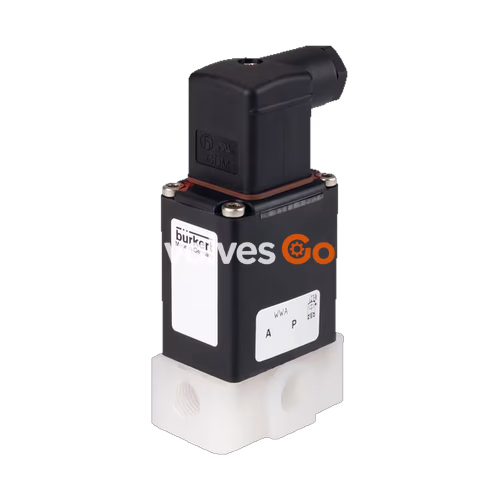

Бюркерт BURKERT 20037122 Тип 0330 представляет собой 3/2-ходовой электромагнитный клапан прямого действия с изолированной средой. В варианте с функцией контура T он может универсально использоваться для смешивания или распределения потоков. Электромагнитная катушка залита химически стойкой эпоксидной смолой, а система катушки отделена от среды мембраной, что делает клапан пригодным для работы с критическими средами, такими как агрессивные кислоты и щелочи.

Данная модель оснащена корпусом из PVDF (поливинилиденфторид), уплотнениями из EPDM и внутренней резьбой NPT 1/4. Клапан работает от сети 120 В / 60 Гц, поддерживает диапазон давления от 0 до 10 бар и имеет условный проход 2.0 мм.

Технические характеристики

Свойство	Значение
Условный проход	2.0 мм
Функция контура	T (3/2-ходовой, универсальный)
Материал корпуса	PVDF
Материал уплотнения	EPDM
Присоединение	NPT 1/4
Диапазон давления	от 0 до 10 бар
Напряжение	120 В / 60 Гц
Значение Kv (вода)	0.13 м³/ч
Температура среды	от -30 °C до +80 °C
Температура окружающей среды	Макс. +55 °C
Степень защиты	IP65 с кабельным штекером
Вязкость	Макс. 37 мм²/с

Функция контура

Символ	Описание
	Функция контура T (CF T) 3/2-ходовой электромагнитный клапан Прямого действия Направление потока произвольное Нормально закрытый

Материалы

Элемент	Материал
Катушка	Эпоксидная смола
Мембрана / Уплотнительное кольцо	EPDM
Седло / Корпус клапана	PVDF

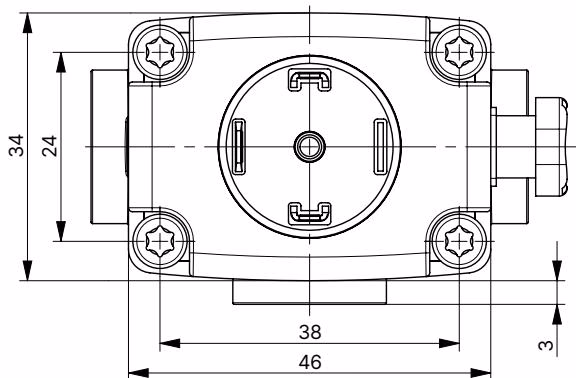

Размеры

Пластиковый корпус

D	L
NPT 1/4	11 мм

Монтаж и электрическое подключение

Опасность

Опасность травмирования из-за высокого давления в системе/устройстве ▶ Перед началом работ с оборудованием или устройством сбросьте давление и опорожните трубопроводы.

Опасность поражения электрическим током ▶ Перед началом работ с системой или устройством отключите электропитание и заблокируйте его от повторного включения. ▶ Соблюдайте действующие правила техники безопасности и предотвращения несчастных случаев для электрических устройств.

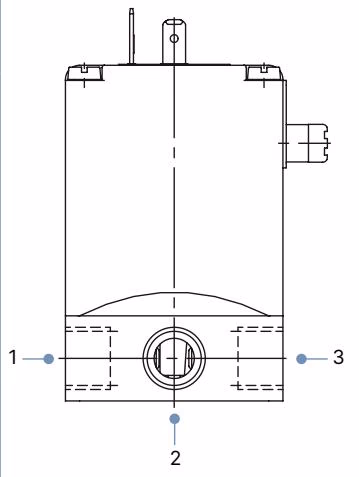

Назначение контактов

Назначение контактов зависит от функции контура. Для функции контура T:

Функция контура	Контакт 1	Контакт 2	Контакт 3	3-ходовой
T	NC	IN/OUT	NO
