PN16
宝德 BURKERT 20037122 0330 型是一种直动式介质隔离的枢轴电枢阀。作为具有回路功能 T 的两位三通版本，它可通用作分配阀或混合阀。电磁线圈采用高度耐化学性的环氧树脂压制而成，线圈系统与介质之间用隔膜隔开，特别适用于酸和碱等腐蚀性介质。
该型号配备 PVDF（聚偏氟乙烯）阀体、EPDM 密封件和 NPT 1/4 内螺纹接口。其运行电压为 120 V / 60 Hz，压力范围为 0 至 10 bar，公称直径为 2.0 mm。
技术参数
| 属性 | 参数值 |
|---|---|
| 公称直径 | 2.0 mm |
| 回路功能 | T（两位三通，通用） |
| 阀体材料 | PVDF |
| 密封材料 | EPDM |
| 管道接口 | NPT 1/4 |
| 压力范围 | 0 至 10 bar |
| 电压 | 120 V / 60 Hz |
| Kv 值（水） | 0.13 m³/h |
| 介质温度 | -30 °C 至 +80 °C |
| 环境温度 | 最高 +55 °C |
| 防护等级 | IP65（带电缆插头） |
| 粘度 | 最大 37 mm²/s |
回路功能
| 符号 | 说明 |
|---|---|
 | 回路功能 T (WW T) 两位三通电磁阀 直动式 任意流向 在断电位置关闭 |
材料
| 元件 | 材料 |
|---|---|
| 线圈 | 环氧树脂 |
| 膜片 / O型圈 | EPDM |
| 阀座 / 阀体 | PVDF |

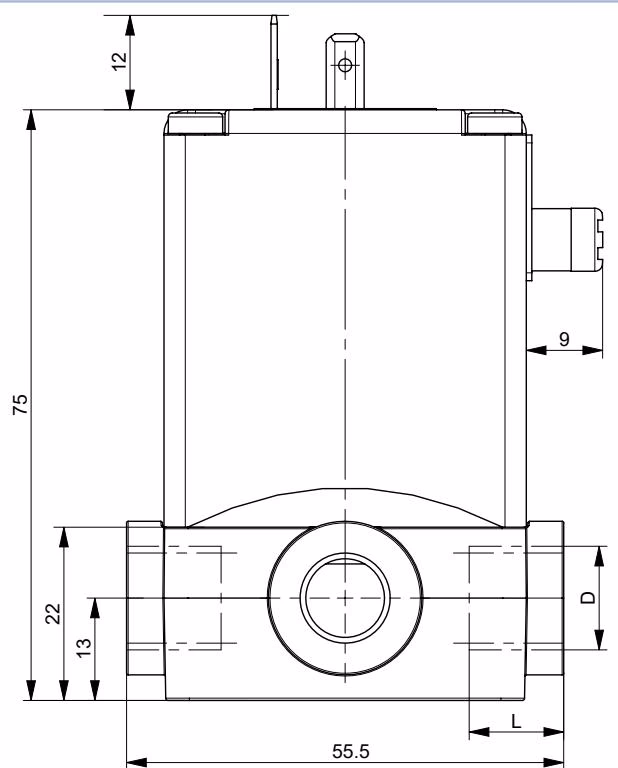

尺寸
塑料阀体
| D | L |
|---|---|
| NPT 1/4 | 11 mm |
安装与电气连接
严重危险
系统/设备中的高压可能导致受伤风险 ▶ 在系统或设备上工作之前，请关闭压力，排放或清空管路。
触电危险 ▶ 在进入设备之前，请关闭电源并防止重新启动。 ▶ 遵守适用的电气设备事故预防和安全法规。

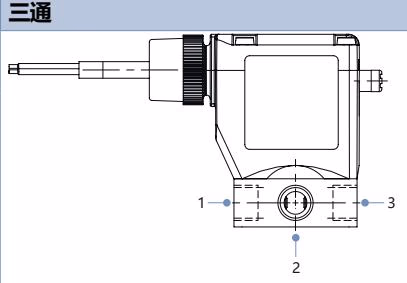

接口分配
接口分配取决于作用方式。对于回路功能 T：
| 作用方式 | 接口 1 | 接口 2 | 接口 3 | 三通 |
|---|---|---|---|---|
| T | NC | IN/OUT | NO |  |
