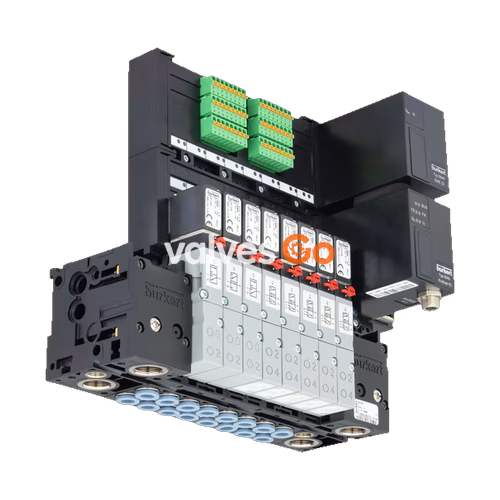

Модульный пневмоостров Бюркерт (BURKERT) 20046486 Type 8640 предназначен для решения разнообразных и сложных задач управления благодаря систематической модульной конструкции и комбинации пневматических и электрических интерфейсов. Путем объединения ряда пневматических модулей с различным количеством клапанов можно реализовать множество функций на одном блоке. Корпуса и соединительные модули изготовлены из высококачественного пластика (полиамида) и легко собираются с помощью встроенных защелкивающихся соединений.

Данный 2-секционный блок клапанов с шириной на станцию 11 мм имеет номинальное рабочее давление от 2.5 до 10 бар и степень защиты IP20. Он предназначен для монтажа на DIN-рейку и использует нижнее расположение рабочих соединений.

Общие технические данные (Ширина 11 мм)

Характеристики продукта	Type 0460, Type 6524, Type 6525
Материал корпуса	PA (полиамид), алюминий (Type 0460)
Материал уплотнения	FKM, NBR и PUR
Ширина на станцию	11 мм
Ручное дублирование	Стандарт
Количество мест для клапанов	24 (Макс. 12 для импульсных и двойных клапанов)
Диапазон давления	Вакуум...10 бар
Расход воздуха QNn	200...300 л/мин (измерено при +20 °C, давлении на входе 6 бар и перепаде давления 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность каждого клапана	Для одинарных клапанов: 0.8 Вт. Для импульсных и двойных клапанов: 2x0.8 Вт со снижением мощности
Степень защиты	IP20 (IP65 в закрытых шкафах управления)
Рабочее соединение	D 6, D 1/4
Соединение подачи воздуха	G 1/4, D 3/8

Электромагнитные клапаны (Ширина 11 мм)

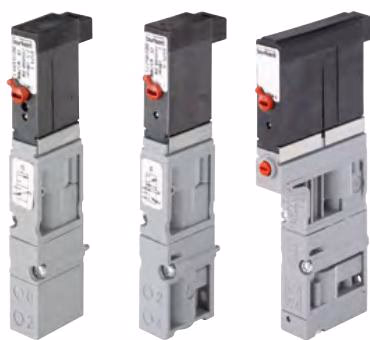

Type 6524 и Type 6525

• Пилотные клапаны Type 6524 (одинарный и двойной клапан) и Type 6525 (одинарный клапан) состоят из пилотного электромагнитного клапана Type 6144 и пневматического седельного клапана.
• Функция схемы позволяет переключать высокие давления при низком энергопотреблении и коротком времени переключения.
• Пилотные клапаны стандартно оснащены ручным дублированием.

Type 0460

• Электромагнитный клапан Type 0460 состоит из пневматического корпуса клапана, оснащенного пилотным клапаном с двойной катушкой.
• Принцип работы позволяет переключать высокие давления в сочетании с низким энергопотреблением и быстрым временем переключения.
• Все клапаны стандартно оснащены ручным дублированием.

Функции схемы

Символ	Описание
C (CF C)	3/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным дублированием. Нормально закрытый.
D (CF D)	3/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным дублированием. Нормально открытый.
H (CF H)	5/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным дублированием. Давление подается через порт (1), поэтому один из двух портов (2) или (4) находится под давлением.
L (CF L)	5/3-ходовой электромагнитный клапан. С ручным дублированием. В среднем положении все порты заблокированы.
N (CF N)	5/3-ходовой электромагнитный клапан. С ручным дублированием. В среднем положении порты 2 и 4 сбрасывают давление.
Z (CF Z)	5/2-ходовой электромагнитный клапан. Импульсный вариант с 2 катушками и ручным дублированием. Давление подается через порт (1), поэтому один из двух портов (2) или (4) находится под давлением.

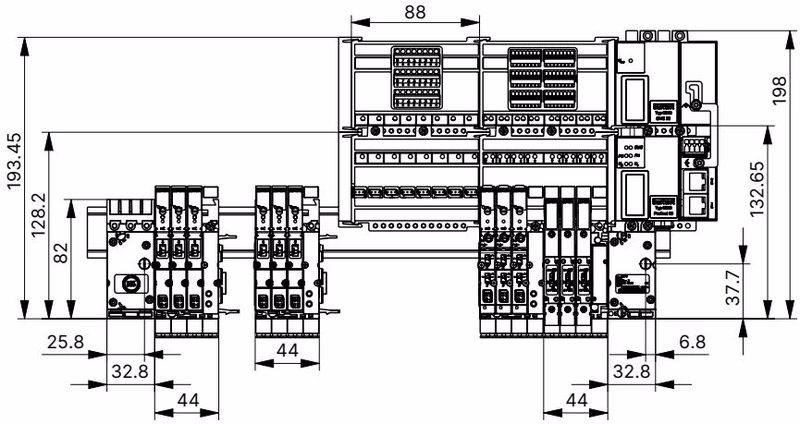

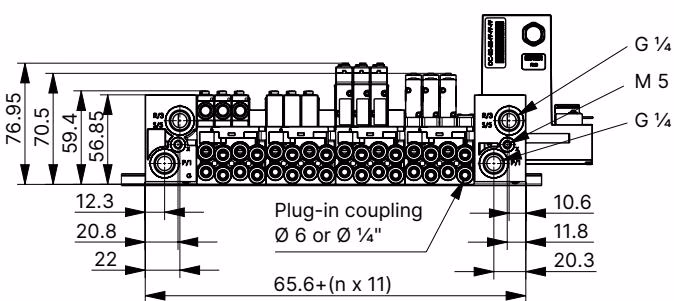

Размеры (Ширина на станцию 11 мм)

Размеры в мм, если не указано иное.

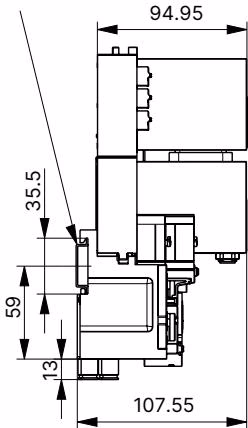

Стандартная рейка EN 50022 35 x 7.5 или 35 x 15:

Конструкция продукта и сборка

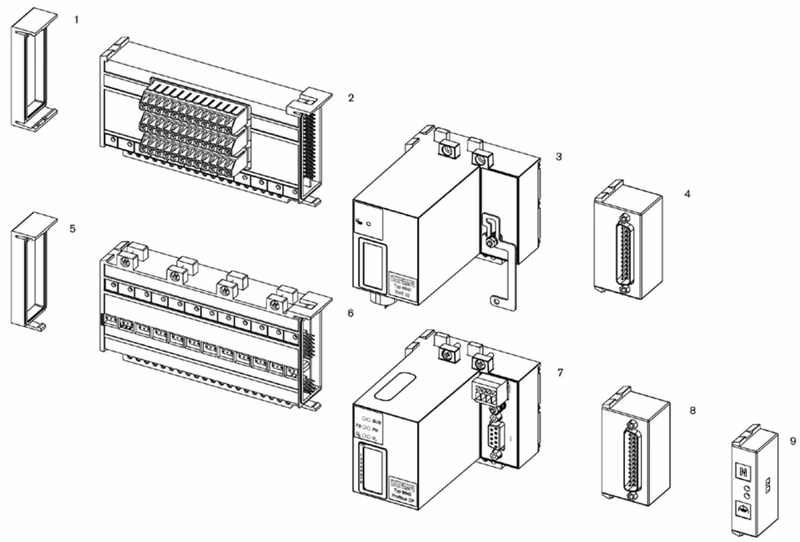

Электроника

№	Элемент
1	Электрический концевой модуль, левый
2	Клеммный модуль для обратной связи
3	Модуль расширения для электрических входов
4	Многоконтактные цифровые входы (инициаторы)
5	Электрический концевой модуль, левый
6	Базовый электрический модуль стандартный
7	Модуль полевой шины
8	Многоконтактные выходы клапанов
9	Общий соединительный модуль

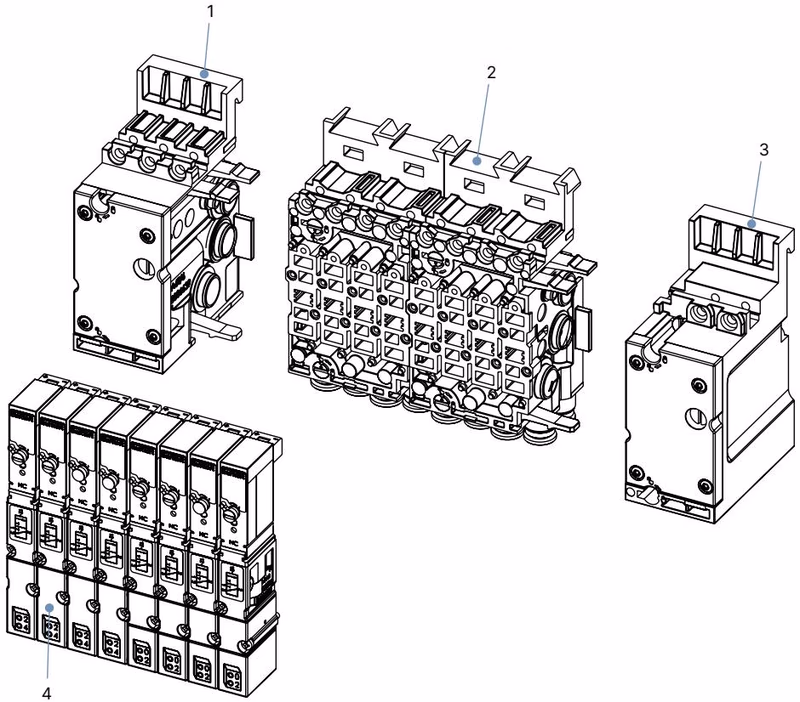

Пневматика (Ширина на станцию 11 мм)

№	Элемент
1	Пневматический соединительный модуль, левый
2	Базовые пневматические модули
3	Пневматический соединительный модуль, правый
4	Клапаны (например, 5/2-ходовой)

Руководство по установке

WARNING

Опасность травмирования из-за высокого давления и выхода среды. Отключите давление перед работой с устройством или системой. Сбросьте давление или слейте жидкость из труб.

TIP

Пилотное давление для пневматического блока управления зависит от давления рабочей среды; оно должно быть в пределах 2 ... 10 бар (не менее 70% от рабочего давления).

• Пневматическое соединение: Вставьте шланги в цанговые соединения электромагнитных клапанов до упора. Используйте тефлоновую ленту или эластомерное уплотнение для герметизации резьбового соединения.
• Требования к шлангам: Минимальная твердость 40 Shore D (согласно DIN 53505 или ISO 868). Наружный диаметр согласно DIN 73378. Без заусенцев, обрезаны под прямым углом и без повреждений на поверхности наружного диаметра.
