Бюркерт (BURKERT) 20048272 Тип 8652 пневмоостров AirLINE был специально разработан для удовлетворения требований автоматизации технологических процессов. Новые диагностические функции могут отображаться на ЖК-дисплее как в виде открытого текста, так и в виде символов. Это упрощает понимание отображаемых сообщений и помогает сэкономить время при вводе в эксплуатацию и техническом обслуживании. Кроме того, диагностическое сообщение также доступно на контроллере, что обеспечивает быстрый обзор состояния установки. Аппаратное обеспечение оптимизировано для установки в нижней части шкафа управления. Кроме того, ключевые пневматические функции обеспечивают повышенную надежность процесса, например, обратные клапаны в каналах отработанного воздуха предотвращают непреднамеренное срабатывание из-за скачков давления.

Общие технические данные

Характеристики продукта	Описание
Материал корпуса	PA (полиамид)
Материал уплотнений	NBR и PUR
Ширина на станцию	11 мм
Количество слотов клапанов	Макс. 24 (8 шт. для SKU 20048272)
Максимальное количество функций клапанов	Макс. 48
Диапазон давления	Вакуум...10 бар
Внешний подвод воздуха	3...10 бар
Расход QNn (воздух)	310 л/мин (измерено при +20 °C, давлении 6 бар на входе и перепаде 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность каждого клапана	0,7 Вт (0,175 Вт после снижения мощности)
Рабочая среда	Сухой сжатый воздух с маслом или без масла, нейтральные газы (рекомендуется фильтр 5 мкм)
Степень защиты	IP20, IP65 в закрытых шкафах управления
Температура окружающей среды	-10 °C...+55 °C

AirLINE Quick

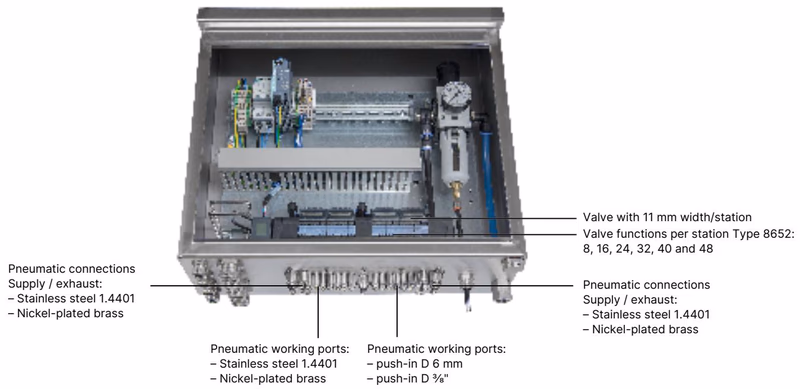

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на пол или стенку шкафа управления.

Преимущества:

• Снижение потребности в пространстве в шкафу управления
• Позволяет использовать более компактные шкафы управления
• Снижение затрат на монтаж благодаря шланговым соединениям непосредственно в нижней части шкафа

Свойство	Описание
Адаптерная плита AirLINE Quick	Нержавеющая сталь 1.4301 или анодированный алюминий
Пневматическое соединение	Нержавеющая сталь 1.4401 или никелированная латунь
Пневматическое питание / выхлоп	Цанговое соединение D 10 мм, 3/8"
Пневматические рабочие каналы	Цанговое соединение D 6 мм, 1/4"

Функции контура

Тип 8652 поддерживает различные стандартные функции контура, включая 3/2-ходовые и 5/2-ходовые электромагнитные клапаны (функции C, D, H, L, M, N, Z). Он также поддерживает варианты SIA для безопасного отключения.

Вариант SIA (для безопасного отключения)

Клапаны типа 6534 оснащены дополнительными соединительными клеммами. Таким образом, цепь клапана может быть прервана внешним выключателем. Ручное дублирование для этих вариантов клапанов не требуется. Для использования функции отключения подключите клемму к беспотенциальному контакту (механическому выключателю или реле).

Сертификаты и соответствие

• Взрывозащита: Опционально ATEX / IECEx (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc) подходит для зоны 2/22.
• Северная Америка: Опционально UL Listed и UL Recognized для опасных зон (Class I, Zone 2 / Class II, Zone 22 / Class I, II, III, Division 2).
• China Compulsory Certification (CCC): Опционально для опасных применений в Китае.

Указания по безопасности во взрывоопасных зонах

При использовании устройства в потенциально взрывоопасной зоне убедитесь, что шкаф управления одобрен для использования в опасных зонах и обеспечивает степень защиты не менее IP54 (для 3G/Gc) или IP64 (для 3D/Dc). Не используйте функцию Hot Swap в присутствии взрывоопасной атмосферы, если не гарантировано отсутствие взрывоопасной среды.

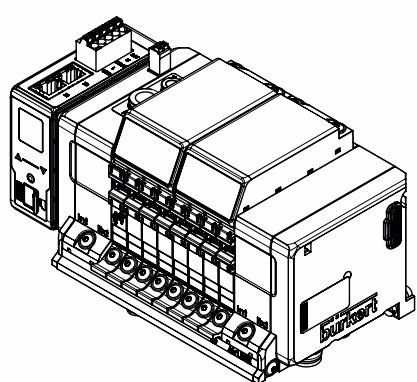

Размеры

Варианты на 4, 8 и 12 слотов

Вариант	A	B	C	m	n
4 слота	66	-	4 x M5	3	1
8 слотов	35	111	8 x M5	7	2
12 слотов	77	154	10 x M5	11	3

Подключения продукта

Industrial Ethernet (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) – Интерфейс X1 и X2 RJ45

Контакт	Назначение
1	TX+
2	TX-
3	RX+
4	Не подключен
5	Не подключен
6	RX-
7	Не подключен
8	Не подключен

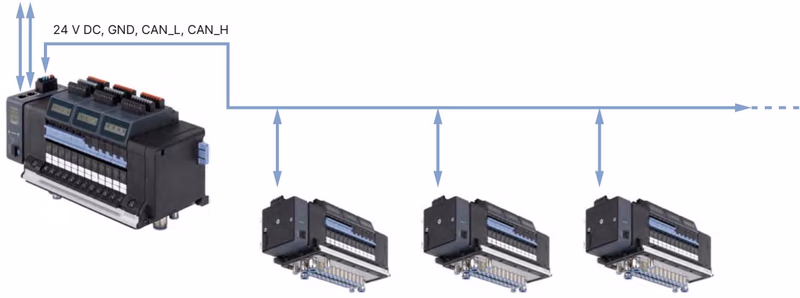

Пример конфигурации

На следующей иллюстрации показана сеть на примере AirLINE Тип 8652 с вариантом Industrial Ethernet в качестве ведущего пневмоострова и различных AirLINE Тип 8652 с вариантом büS в качестве ведомых пневмоостровов.
