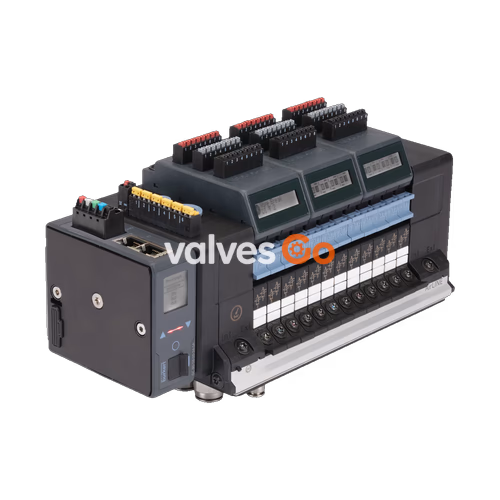

宝德（BURKERT）20048272 8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化。此外，重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。

常规技术参数

产品特征	说明
外壳材质	PA (聚酰胺)
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
阀槽的数量	最大 24 (SKU 20048272 为 8 阀槽)
可控最大阀数	最大 48
压力范围	真空至 10 bar
外部供气	3 至 10 bar
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65
环境温度	-10 °C 至 +55 °C

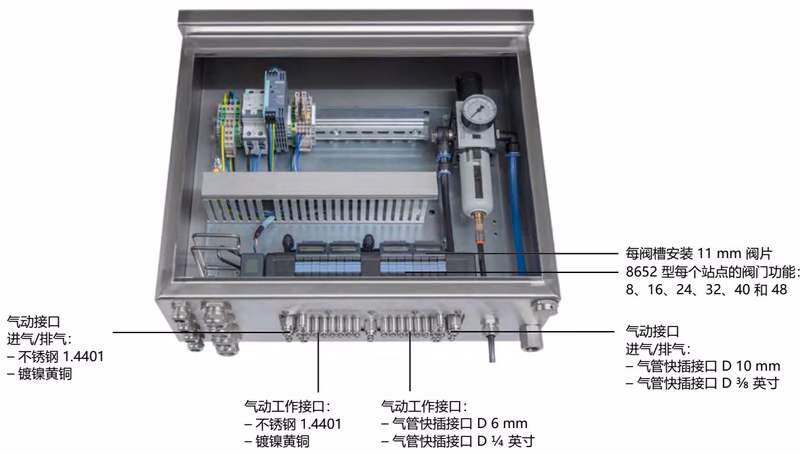

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

属性	说明
AirLINE Quick 适配器板	不锈钢 1.4301 或 阳极氧化铝
工作-气管快装接口	不锈钢 1.4401 或 镀镍黄铜
气动进气/排气	气管快插接口 D10 mm, 3/8 英寸
气动工作接口	气管快插接口 D6 mm, 1/4 英寸

回路功能

8652 型支持多种标准回路功能，包括二位三通和二位五通电磁阀（作用方式 C、D、H、L、M、N、Z）。它还支持用于安全关闭的 SIA 版本。

SIA 版本（用于与安全相关的关闭）

用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

认证和符合性

• 防爆： 可选 ATEX / IECEx (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc) 适用于 2/22 区。
• 北美： 可选美国和加拿大的 UL 列名认证及危险场所 UL 认可 (Class I, Zone 2 / Class II, Zone 22 / Class I, II, III, Division 2)。
• 中国强制认证 (CCC)： 可选，适用于在中国引进并用于危险应用。

潜在爆炸区域中的安全提示

在潜在爆炸区域中使用时，请确保控制柜获得在爆炸危险区域中使用的许可，且防护等级至少为 IP54 (对于 3G/Gc) 或 IP64 (对于 3D/Dc)。禁止在当前爆炸性环境中使用热插拔功能，除非能确保在一定时间内不存在爆炸性环境。

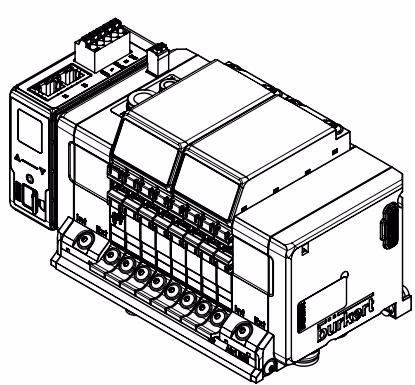

外形尺寸

4 阀槽、8 阀槽和 12 阀槽版本

版本	A	B	C	m	n
4 阀槽	66	-	4 x M5	3	1
8 阀槽	35	111	8 x M5	7	2
12 阀槽	77	154	10 x M5	11	3

连接方式

工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）— 接口 X1 和 X2 RJ45

引脚	分配
1	TX+
2	TX-
3	RX+
4	未分配
5	未分配
6	RX-
7	未分配
8	未分配

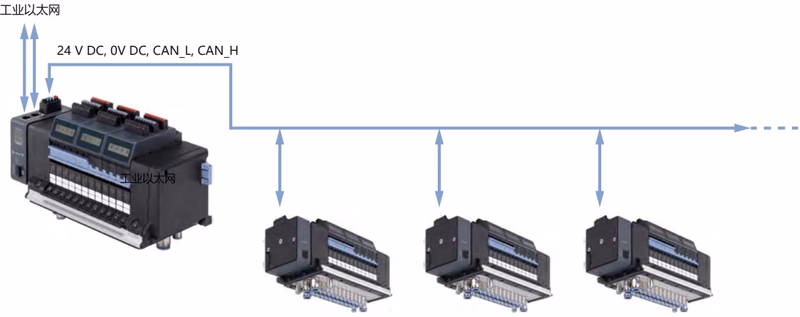

配置示例

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
