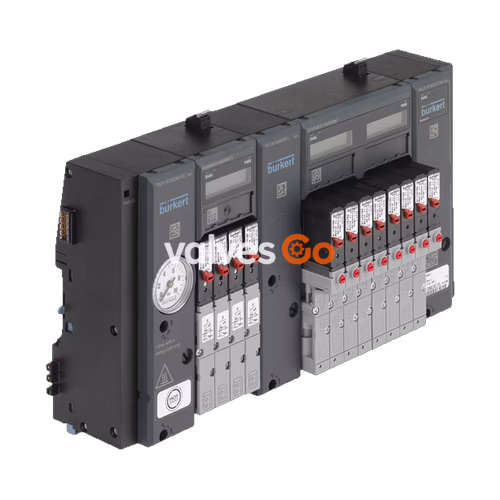

Бюркерт (Burkert) Type 8647 AirLINE SP представляет собой модульную электропневматическую систему автоматизации, состоящую из модулей подключения и клапанов. Система специально разработана для безопасной и полной интеграции в децентрализованную периферийную систему SIMATIC ET 200SP и SIMATIC ET 200SP HA от Siemens. К пневматическим выходам могут быть подключены пневматические технологические клапаны, пневмоцилиндры или другие пневматические компоненты. Если пневматические компоненты оснащены датчиками обратной связи по положению, положение активированных пневматических компонентов может отображаться на соответствующем пилотном клапане.

• Прямое подключение к системам ввода/вывода SIMATIC ET 200SP и SIMATIC ET 200SP HA
• Возможность интеграции в Siemens PCS7
• Продукт-партнер Siemens для систем автоматизации SIMATIC
• Простая диагностика с помощью ЖК-дисплея
• Возможность безопасного отключения клапанов

Общие технические данные

Примечание

Общие технические данные относятся к пилотным клапанам Type 0460, 6524 и 6525.

Характеристики продукта	Type 0460, Type 6524, Type 6525
Материал корпуса	PA (полиамид), PC (поликарбонат) (клапаны: PA, PPS или алюминий)
Материал уплотнения	NBR (клапаны: FPM, NBR и PUR)
Ширина станции	11 мм
Ручное дублирование	Стандартное
Количество слотов для клапанов	Для одинарных клапанов: макс. 64. Для импульсных и двойных клапанов: макс. 32
Максимальное количество функций клапанов	64 на одном блоке клапанов, возможно несколько блоков на одной станции
Диапазон давления	От вакуума до 10 бар (с сертификатом UL от вакуума до 8 бар)
Расход воздуха QNn	От 200 до 300 л/мин при +20 °C, давлении 6 бар на входе клапана и перепаде давления 1 бар
Рабочее напряжение	24 В пост. тока (допуск по напряжению ±10 %)
Номинальная мощность каждого клапана	Для одинарных клапанов: 0.8 Вт. Для импульсных и двойных клапанов: 2× 0.8 Вт со снижением мощности
Рабочая среда	Сухой сжатый воздух без масла или с маслом (рекомендуется фильтр 5 мкм)
Степень защиты	IP20, IP65 в закрытых шкафах управления
Рабочий порт	D 6, D 1/4, ALQ
Подключение подачи воздуха	G 1/4, D 3/8
Коммуникационный модуль	Siemens SIMATIC ET 200SP / SP HA

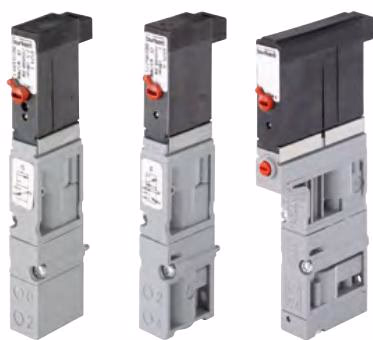

Электромагнитные клапаны Type 6524 и Type 6525

Пилотный клапан Type 6524 (одинарный и двойной клапан) и Type 6525 (одинарный клапан) состоят из пилотного электромагнитного клапана Type 6144 и пневматического седельного клапана. Функция контура позволяет переключать высокие давления при низком энергопотреблении и коротком времени переключения. Пилотные клапаны стандартно оснащены ручным дублированием.

Электромагнитные клапаны Type 0460

Электромагнитный клапан Type 0460 состоит из пневматического корпуса клапана, оснащенного пилотным клапаном с двойной катушкой. Принцип действия позволяет переключать высокие давления при низком энергопотреблении и быстром времени переключения. Все клапаны стандартно оснащены ручным дублированием.

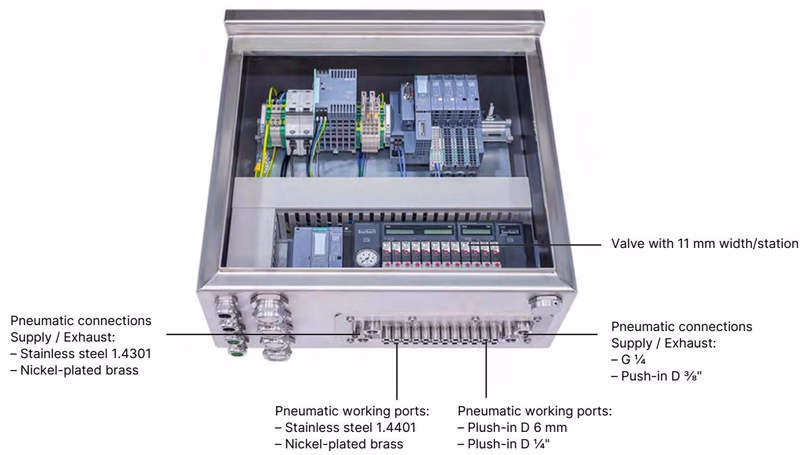

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на пол или стену шкафа управления. Это позволяет использовать более компактные шкафы управления и снижает трудозатраты на монтаж благодаря подключению шлангов непосредственно в нижней части шкафа управления.

Примечание

Клапаны Type 0460 не могут быть установлены с AirLINE Quick из-за их размера.

Функции контура

Функция контура	Описание
C (CF C)	3/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным дублированием. Нормально закрытый.
C (CF C)	2 × 3/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным дублированием. Нормально закрытый.
D (CF D)	3/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным дублированием. Нормально открытый.
H (CF H)	5/2-ходовой электромагнитный клапан. С сервоуправлением, с ручным дублированием. Давление подается через порт (1), поэтому один из двух портов (2) или (4) находится под давлением.
L (CF L)	5/3-ходовой электромагнитный клапан. С ручным дублированием. В среднем положении все порты заблокированы.
N (CF N)	5/3-ходовой электромагнитный клапан. С ручным дублированием. В среднем положении порты 2 и 4 сбрасывают давление.
Z (CF Z)	5/2-ходовой электромагнитный клапан. Импульсный вариант с 2 катушками и ручным дублированием. Давление подается через порт (1), поэтому один из двух портов (2) или (4) находится под давлением.

Сертификаты и соответствия

• Взрывозащита: Опционально: Взрывозащита как устройство категории 3, подходящее для зоны 2. ATEX: BVS 18 ATEX E 078 XII 3G Ex ec IIC T4 Gc. IECEx: IEC Ex BVS 18.0068 X Ex ec IIC T4 Gc.
• Северная Америка (США/Канада): Опционально: Внесен в список UL для США и Канады в соответствии с UL 61010-1 и CAN/CSA-C22.2 No. 61010-1.

Указания по установке

Предупреждение о безопасности

Электрическое отключение клапанов Type 6524 и 6525 приводит к их возврату в исходное положение. Выбор соответствующей функции контура клапана (CFC, CFD или CFH) зависит от применения и является ответственностью пользователя. Во избежание кратковременного противодавления в случае защитного отключения настоятельно рекомендуется использовать блоки клапанов со встроенными обратными клапанами.

• Функция внешнего отключения клапана (функция EVS): Переключающий контакт должен находиться в том же шкафу управления, что и блок клапанов. Длина линии должна быть ограничена максимум 2 м.
• Горячая замена (Hot Swap): Функция горячей замены отдельных клапанов не может комбинироваться с сертификатом взрывозащиты ATEX/IECEx-Ex.
• SIMATIC ET 200SP HA: Базовый блок SIMATIC ET 200SP BaseUnit требуется непосредственно слева от блока клапанов для подачи напряжения нагрузки.
