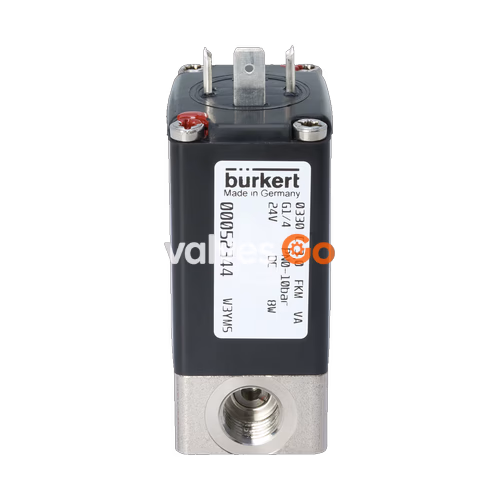

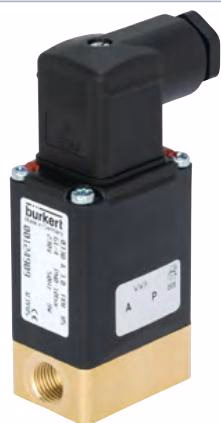

Бюркерт (BURKERT) 20053129 (Тип 0330) представляет собой 2/2-ходовой электромагнитный клапан прямого действия с поворотным якорем и полным разделением сред, работающий в функционале цепи A (нормально закрытый, вход 1 P/NC). Корпус и седло клапана выполнены из нержавеющей стали 1.4401 (316), а разделяющая мембрана и кольцевые уплотнения изготовлены из фторкаучука FKM (твердость 70 Shore A). Такая конструкция изолирует электромагнитный приводной механизм от контакта с рабочей жидкостью или газом, предотвращая коррозию подвижных магнитных элементов при управлении агрессивными и чистыми средами.

Клапан с артикулом 20053129 имеет номинальный диаметр проходного сечения DN 2,0 мм (5/64"), трубное резьбовое присоединение G 1/4 (внутренняя резьба) и монтажную длину корпуса 46 мм. Катушка с эпоксидной заливкой питается постоянным током напряжением 24 В DC, обеспечивая время открытия 10–20 мс и время закрытия 10–20 мс. Потребляемая мощность составляет 11 Вт в холодном пусковом режиме и 8 Вт в установившемся прогретом состоянии при 100% продолжительности включения (100% ED). Клапан рассчитан на рабочий перепад давлений от 0,00 до 12,00 бар, обеспечивая коэффициент пропускной способности по воде Kv = 0,08 м³/ч и номинальный расход воздуха QNn = 85 л/мин. Ручной дублер в данной модификации отсутствует.

Исполнение для кислорода и специальное обезжиривание

Клапан Burkert 20053129 изготовлен в исполнении для кислорода (эквивалент кода NL02). Неметаллические детали, контактирующие со средой, протестированы по регламентам BAM. Все проточные элементы очищены от масел, смазок и силикона в соответствии со спецификацией DIS 1000020797 и упакованы для применения в технологических сетях аналитических и чистых газов.

Технические характеристики

Параметр	Значение
Тип	0330
Артикул (Ident)	20053129
Комплектация	Клапан в сборе
Функция цепи	A (2/2-ходовой, нормально закрытый)
Число гидравлических портов	2
Количество положений переключения	2
Номинальный диаметр (DN)	2,0 мм (5/64")
Присоединение портов 1 и 2	Внутренняя резьба G 1/4
Строительная длина	46 мм
Пропускная способность (Kv, вода)	0,08 м³/ч
Номинальный расход (QNn, воздух)	85 л/мин
Диапазон рабочего давления	от 0,00 до 12,00 бар
Направление потока	Над седлом (Above seat)
Тип привода	Поворотный якорь (с разделением сред)
Материал корпуса и седла	Нержавеющая сталь 1.4401
Материал мембраны и уплотнений	FKM (фторкаучук, 70 Shore A)
Материал катушки	Эпоксидная смола (класс изоляции H)
Напряжение питания	24 В DC
Допуск по напряжению	±10%
Потребляемая мощность (DC)	Пуск: 11 Вт / Удержание: 8 Вт
Продолжительность включения	100% ПВ (100% ED непрерывный режим)
Время срабатывания (DC)	Открытие: 10–20 мс / Закрытие: 10–20 мс
Диапазон температур среды	от 0 °C до +60 °C
Макс. температура окружающей среды	+55 °C
Вязкость рабочей среды	не более 37 мм²/с
Электрический разъем	Форма A по DIN EN 175301-803 (латунные контакты)
Степень защиты корпуса	IP65 (с установленным кабельным разъемом)
Ручной дублер	Отсутствует
Стандарты чистоты	Обезжирено по DIS 1000020797, кислородный допуск BAM

Функция цепи и назначение каналов

Клапан Burkert 20053129 работает по схеме функции A (CF A). В обесточенном состоянии возвратная пружина прижимает поворотный якорь к седлу, надежно блокируя проходное сечение. При подаче управляющего напряжения 24 В DC электромагнитный привод поворачивает якорь, преодолевая усилие пружины, и открывает поток среды из входного порта 1 в порт 2.

Схема переключения	Порт 1	Порт 2	Порт 3	Состояние привода
WW A (CF A)	P (Вход / НЗ)	A (Выход)	— (Не используется)	Обесточен: закрыт / Под напряжением: открыт

Предел рабочего давления для уплотнений FKM

В то время как клапаны Тип 0330 с металлическим корпусом и эластомерами EPDM или NBR могут работать под давлением до 16 бар при сечении DN 2,0 мм, все модификации с мембранами из FKM или FFKM ограничены максимальным рабочим давлением 12,00 бар. Превышение давления 12,00 бар нарушает герметичность посадки.

Материалы конструкции и химическая стойкость

Принцип поворотного якоря основан на применении гибкой разделительной мембраны, которая изолирует полость сердечника от проточной части. Рабочая среда соприкасается исключительно с полостью корпуса из стали 1.4401, седлом и эластомерной мембраной FKM.

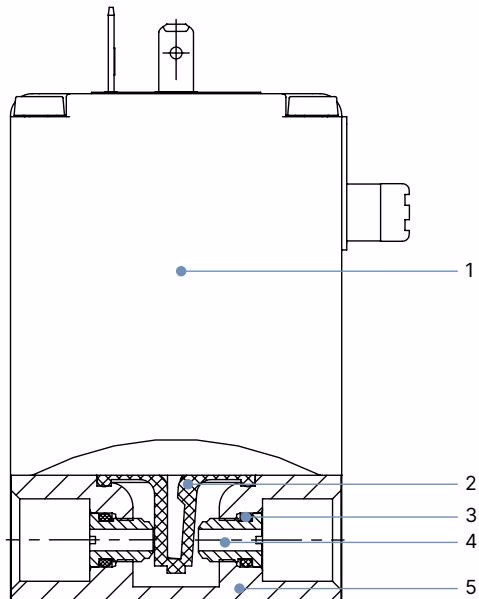

Поз.	Элемент клапана	Материал детали
1	Электромагнитная катушка	Эпоксидная заливка (класс нагревостойкости H)
2	Разделительная мембрана	FKM (фторкаучук, 70 Shore A)
3	Уплотнительное кольцо O-ring	FKM (фторкаучук)
4	Седло клапана	Нержавеющая сталь 1.4401
5	Корпус клапана	Нержавеющая сталь 1.4401

Фторкаучук FKM стоек к окисляющим кислотам, горячим маслам с присадками, солевым растворам, отходящим газам и техническому кислороду. Совместимость с конкретными средами проверяется по таблице стойкости Bürkert resistApp.

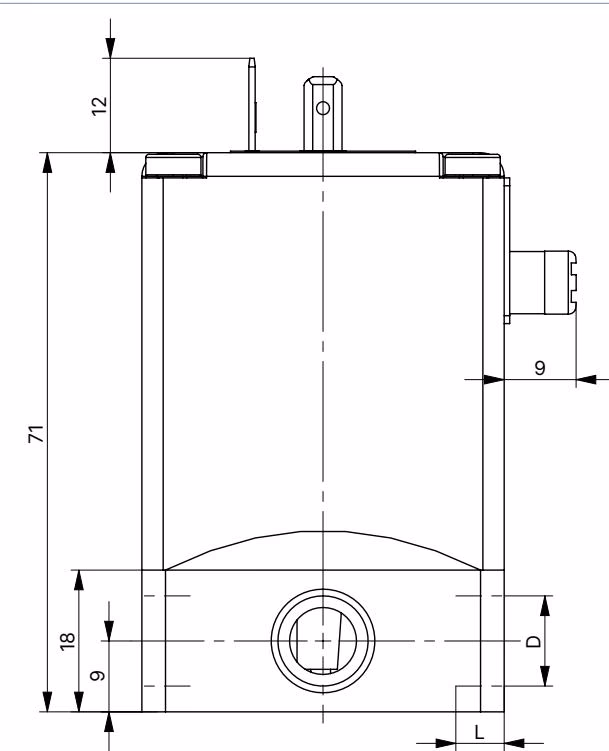

Габаритные размеры и монтажные интерфейсы

Клапан Burkert 20053129 имеет моноблочный металлический корпус с линейным расположением портов G 1/4.

Параметр геометрии	Размер (мм)
Резьбовой стандарт (D1)	Внутренняя трубная резьба G 1/4
Глубина завинчивания резьбы (L1)	9,0 мм
Монтажная длина корпуса	46,0 мм
Ширина корпуса	32,0 мм
Полная высота клапана	84,0 мм
Сетка крепежных отверстий снизу	38,0 мм × 24,0 мм
Крепежные винты	Винты M4 (глубина резьбы 8 мм)
Минимальная длина резьбы среднего порта	7,5 мм
Масса изделия	0,45 кг

При монтаже наружных штуцеров в резьбу G 1/4 контролируйте глубину посадки, не допуская упора фитинга во внутреннюю стенку рабочей камеры.

Электрическое подключение

Клеммная колодка электромагнита соответствует стандарту DIN EN 175301-803 (ранее DIN 43650) Форма A. Подключение к цепи управления выполняется при помощи кабельного разъема Bürkert Тип 2518 или Тип 2509.

• Назначение контактов: Подключите проводники постоянного тока (+) и (-) к клеммам 1 и 2. Ввиду схемы катушки постоянного тока полярность подключения клемм 1 и 2 не имеет значения.
• Защитное заземление (PE): Подключите защитный проводник заземления к выделенной клемме PE. Обеспечьте электрическую непрерывность цепи заземления между катушкой и металлическим корпусом.
• Момент затяжки: Затяните центральный крепежный винт кабельного разъема с моментом не более 1,0 Нм для сохранения герметичности IP65 без повреждения контактного блока.

Требования к монтажу и техническому обслуживанию

Требование к предварительной фильтрации

Для надежной посадки уплотнения и предотвращения повреждения разделительной мембраны установите на входе порта 1 (P) сетчатый фильтр с размером ячейки ≤ 500 мкм. Твердые частицы, попадающие под седло, могут вызвать протечки или преждевременный износ уплотнения.

Правила безопасности при давлении и напряжении

• Перед началом любых монтажных или сервисных работ полностью сбросьте давление в трубопроводе и слейте рабочую среду.
• Обесточьте электрическую цепь и заблокируйте систему от случайного включения питания.
• Нагрев поверхности: при длительной непрерывной работе катушка сильно нагревается. Не прикасайтесь к ней незащищенными руками до полного остывания.

• Монтажное положение: Допускается любая ориентация в пространстве. Рекомендуемое положение — приводом вертикально вверх.
• Установка в трубопровод: Удерживайте корпус рожковым ключом за специальные лыски корпуса при закручивании трубных фитингов. Запрещается использовать электромагнитную катушку в качестве рычага.
• Уплотнение резьбы: Используйте фторопластовую ленту ФУМ (PTFE). Следите, чтобы обрывки ленты не попадали внутрь проточной части.

Совместимые принадлежности и заказные номера

Описание принадлежности	Модификация / Форм-фактор	Артикул
Кабельный разъем Тип 2518	Форма A, 0–250 В AC/DC, без встроенной схемы	314802
Кабельный разъем Тип 2518	Форма A, 12–24 В AC/DC со светодиодной индикацией	314812
Кабельный разъем Тип 2518	Форма A, 12–24 В AC/DC с LED и варистором	314820
Кабельный разъем Тип 2509	Форма A, 0–250 В AC/DC стандартный разъем	137943
Монтажная пластина на DIN-рейку	Комплект для монтажа на рейку 35 мм (2/2 корпуса)	013253
Электронный таймер Тип 1087	Штекерный модуль Форма A по DIN EN 175301-803	348822
