PN16
宝德（BURKERT）20053129（0330 型）是一款直动式介质隔离型二位二通枢轴电枢电磁阀，采用回路功能 A（断电位置常闭，压力入口 1 P/NC）。阀体与集成阀座采用 1.4401（316）耐腐蚀不锈钢制造，内部采用 FKM（氟橡胶，邵氏硬度 70）隔离膜片与密封圈，在流体介质与电磁驱动系统之间建立气密隔离屏障。腐蚀性、氧化性或高纯介质无法接触活动铁芯等磁路金属部件，适用于各类严苛化学流体与特气控制管路。
订货号 20053129 公称通径为 DN 2.0 mm（5/64 英寸），工艺接口为 G 1/4 内螺纹，阀体安装长度为 46 mm。电磁线圈额定供电电压为 24 V DC，冷态启动功耗 11 W，热态工作功耗 8 W，支持 100% ED 连续运转。在直流供电下，打开响应时间为 10–20 ms，关闭响应时间为 10–20 ms。工作压力覆盖 0.00 至 12.00 bar（表压），水流量系数 Kv 为 0.08 m³/h，气体额定流量 QNn 为 85 l/min。该配置未配备手动操作组件。
氧气专用与脱脂无油技术规范
宝德 20053129 按照氧气介质工况（等同于可变代码 NL02）制造，其接触介质的非金属密封材质通过德国联邦材料研究与测试研究所（BAM）评估检测。阀体与接触介质部件均按照 DIS 1000020797 标准进行特殊清洗并独立包装，达到严格的无油、无脂、无硅纯净度要求。
技术参数
| 参数项目 | 参数值 |
|---|---|
| 阀门型号 | 0330 型 |
| 订货号（Ident 码） | 20053129 |
| 阀门结构 | 完整阀门单元 |
| 回路功能 | 回路功能 A（二位二通，断电常闭） |
| 接口数量 | 2 个 |
| 开关位置数 | 2 位 |
| 公称通径（DN） | 2.0 mm（5/64"） |
| 管道接口 1 与 2 | G 1/4 内螺纹 |
| 阀体安装长度 | 46 mm |
| 流量系数（水 Kv） | 0.08 m³/h |
| 额定流量（气体 QNn） | 85 l/min |
| 工作压力范围（液体及气体） | 0.00 至 12.00 bar |
| 流向配置 | 阀座上方流动（Above seat） |
| 执行机构类型 | 枢轴电枢（介质隔离式） |
| 阀体及阀座材质 | 不锈钢 1.4401 |
| 膜片及密封材质 | FKM（氟橡胶，邵氏硬度 70） |
| 电磁线圈材质 | 环氧树脂（耐热绝缘等级 H 级） |
| 工作电压 | 24 V DC |
| 电压公差 | ±10% |
| 功耗（DC） | 冷态：11 W / 热态：8 W |
| 负载周期 | 100% 连续运行（100% ED） |
| 开关动作时间（DC） | 打开：10–20 ms / 关闭：10–20 ms |
| 介质温度范围 | 0 °C 至 +60 °C |
| 最高环境温度 | +55 °C |
| 流体粘度上限 | 最大 37 mm²/s |
| 电气连接方式 | DIN EN 175301-803 A 型插座（黄铜触点） |
| 防护等级 | IP65（配备专用电缆插头时） |
| 手动操作组件 | 无 |
| 纯净度等级 | 按照 DIS 1000020797 脱脂无油无硅，BAM 氧气认证 |
回路功能与接口分配
宝德 20053129 严格按照回路功能 A（WW A）运行。在断电状态下，内部复位弹簧将枢轴电枢压紧在阀座上，切断流道；当施加 24 V DC 控制电压时，电磁系统克服弹簧张力带动电枢微偏，开启阀座通道，介质自接口 1 流向接口 2。
| 回路功能 | 接口 1 | 接口 2 | 接口 3 | 工作状态 |
|---|---|---|---|---|
| WW A | P（进气口 / NC） | A（出气口） | —（无） | 断电闭合，通电导通 |
FKM 密封材料压力上限提示
尽管 0330 型金属阀体在采用 EPDM 或 NBR 橡胶时公称通径 DN 2.0 mm 的额定压力可达 16 bar，但所有装配 FKM（氟橡胶）或 FFKM（全氟橡胶）膜片的配置，最高允许介质工作压力均受限为 12.00 bar。超出 12.00 bar 将导致密封失效或动作异常。
结构材料与化学耐抗性
枢轴电枢结构通过隔离膜片把电磁铁内部空腔与流体接触区域完全分开。接触介质的组件仅包含 1.4401 不锈钢阀体空腔、一体式不锈钢阀座以及 FKM 弹性膜片。
| 编号 | 元件名称 | 选用材料 |
|---|---|---|
| 1 | 电磁线圈 | 环氧树脂浇封（H 级绝缘） |
| 2 | 隔离膜片 | FKM 氟橡胶（邵氏硬度 70） |
| 3 | O 型密封圈 | FKM 氟橡胶 |
| 4 | 阀座 | 不锈钢 1.4401 |
| 5 | 阀体 | 不锈钢 1.4401 |
FKM 密封材质对强氧化性酸、含添加剂的热油、各类盐溶液、工业废气及高纯氧气具备出色的耐受力。如需核对特定化学介质的相容性，可利用 Bürkert resistApp 耐化学性数据工具进行验证。

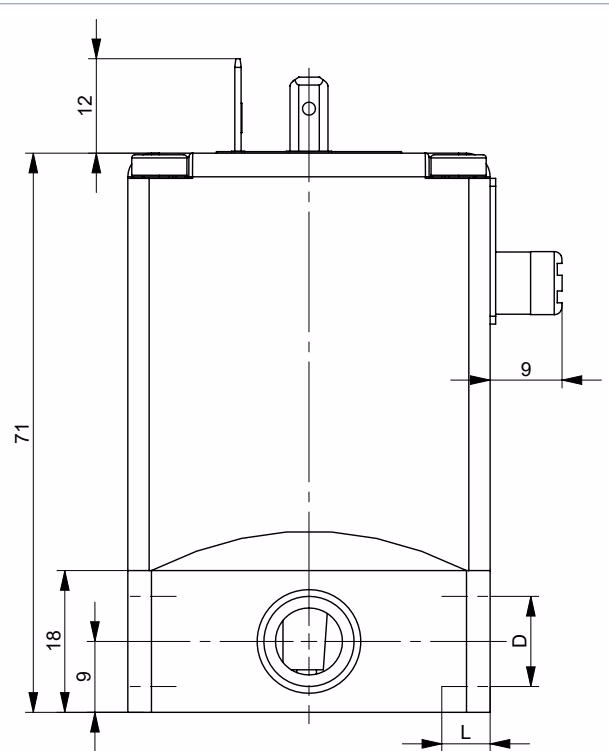

外形尺寸与安装接口
宝德 20053129 采用标准金属阀体构造，管路连接采用直通式 G 1/4 内螺纹。
| 尺寸参数 | 数值（mm） |
|---|---|
| 螺纹标准（D1） | G 1/4 内螺纹 |
| 螺纹拧入深度（L1） | 9.0 mm |
| 阀体总长度 | 46.0 mm |
| 阀体宽度 | 32.0 mm |
| 阀体装配总高度 | 84.0 mm |
| 底部固定孔距 | 38.0 mm × 24.0 mm |
| 固定螺栓规格 | M4 螺钉（深度 8 mm） |
| 中间连接处最小螺纹长度 | 7.5 mm |
| 整阀参考重量 | 0.45 kg |
在将管路外螺纹接头旋入 G 1/4 阀体时，务必核对有效螺纹拧入深度，避免外接管路末端过度顶紧阀腔内部台阶导致变形。
电气接线规范
电磁线圈引出端符合 DIN EN 175301-803（原 DIN 43650）A 型标准，可插接 2518 型或 2509 型工业电缆插头。
- 引脚分配：直流电源的正极（+）与负极（-）分别接入插头接线端子 1 和 2。因线圈内部采用直流线圈回路设计，端子 1 与端子 2 连接无正负极性限制。
- 保护接地（PE）：必须将保护地线牢固连接至 PE 接地端子，确保线圈外壳与金属阀体之间具有连续导通的接地保护功能。
- 紧固力矩：电缆插头中心固定螺钉拧紧力矩不得超过 1.0 Nm，以确保密封圈压紧达到 IP65 防护等级，同时避免损坏接线端子基座。
安装、调试与维护指南
前置过滤要求
为确保阀门可靠切断并延长隔离膜片使用寿命，必须在阀门入口 1（P 端口）前级管路中安装网孔尺寸 ≤ 500 µm 的过滤器或杂质收集器。介质中若残留微小杂质颗粒，可能导致阀座密封泄漏或膜片机械磨损。
压力与触电安全警告
- 在对设备进行任何拆装、检修或维护作业前，必须切断管路压力，并对相连管道进行排空与泄压。
- 在触及电气部件前，断开供电电源并采取锁定措施防止意外通电。
- 表面高温防护：电磁线圈在长期通电工况下表面温度升高，严禁徒手直接触碰，并确保远离易燃物品。
- 安装朝向：阀门可按任意方向安装，推荐采用执行机构竖直向上的安装方式。
- 管路拧紧：在连接管道螺纹时，必须使用开口扳手卡持在金属阀体专用扳手槽处进行紧固，严禁将电磁线圈作为杠杆力臂施加扭矩。
- 螺纹密封：采用 PTFE 生料带作为外螺纹密封介质，注意防止生料带残渣碎屑进入管路内部。
适配配件订购信息
| 配件名称 | 规格说明 | 订货号 |
|---|---|---|
| 2518 型电缆插头 | A 型插头，0–250 V AC/DC，无接线标准版 | 314802 |
| 2518 型电缆插头 | A 型插头，12–24 V AC/DC，带 LED 指示灯 | 314812 |
| 2518 型电缆插头 | A 型插头，12–24 V AC/DC，带 LED 及压敏电阻保护 | 314820 |
| 2509 型电缆插头 | A 型插头，0–250 V AC/DC 标准工业插头 | 137943 |
| 标准导轨安装固定板 | 适配 35 mm DIN 导轨安装套件（限二位二通直通阀体） | 013253 |
| 1087 型电子定时器 | DIN EN 175301-803 A 型插头式可编程定时控制模块 | 348822 |
