Бюркерт (BURKERT) 20120848 (тип 3361) — это электромоторный 2-ходовой регулирующий клапан, предназначенный для высокоточного динамического управления в сложных условиях эксплуатации. Данная модель оснащена внутренней резьбой 3/8" RC, корпусом из нержавеющей стали и закаленным седлом. Клапан оборудован приводом AG2 (усилие 1300 Н), работающим от 24 В пост. тока, обеспечивающим скорость позиционирования до 6 мм/с. Подходит для рабочего давления от 0 до 25 бар и температуры среды от -10 °C до 185 °C. Включает функцию возврата с помощью накопителя электроэнергии и имеет равнопроцентную характеристику 50:1.

Инновационный регулирующий клапан типа 3361 оснащен электромоторным приводом с шарико-винтовой передачей, который позиционирует регулирующий конус с высочайшей точностью. Он реагирует на сигналы процесса практически без задержек. Закрытая конструкция и прочная поверхность обеспечивают гигиенические требования для быстрой очистки без остатков.

Общие технические данные

Характеристика	Спецификация
Конструкция	Регулирующий клапан (вентиль)
Номинальный диаметр	DN 10 (3/8")
Присоединение	Внутренняя резьба RC
Рабочее давление	от 0 до 25 бар (PN 25 / Class 150)
Значение Kv (вода)	2,7 м³/ч
Температура среды	от -10 °C до +185 °C
Температура окр. среды	Мин. -25 °C
Рабочее напряжение	24 В пост. тока ± 10 %
Усилие привода	AG2 (1300 Н)
Степень защиты	IP65/IP67, NEMA 4X

Сертификация

Данная модель соответствует требованиям для пищевой промышленности (EC) 1935/2004 согласно декларации производителя.

Материалы

Компонент	Материал
Корпус клапана	Нержавеющая сталь CF3M
Корпус привода	Алюминий с порошковым покрытием / PPS
Шпиндель	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
Уплотнение шпинделя	V-образные кольца из PTFE (наполненные) с пружинной компенсацией
Уплотнение седла	Закаленная нержавеющая сталь (седло и конус)

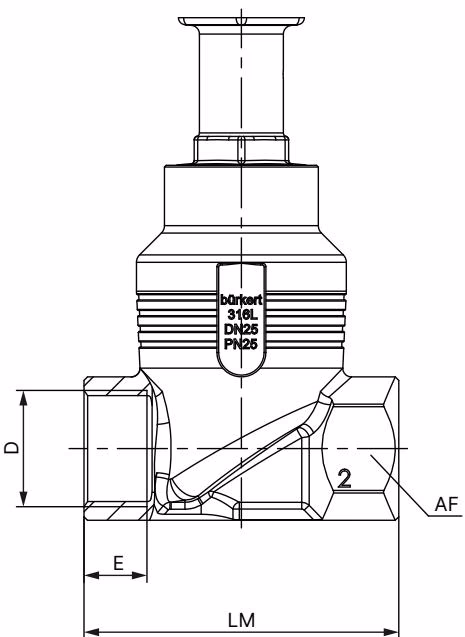

Размеры (Резьбовое присоединение)

DN	NPS	RC	LM	AF
10	3/8	10.1	65	27

Размеры в мм, если не указано иное.

Рабочие характеристики

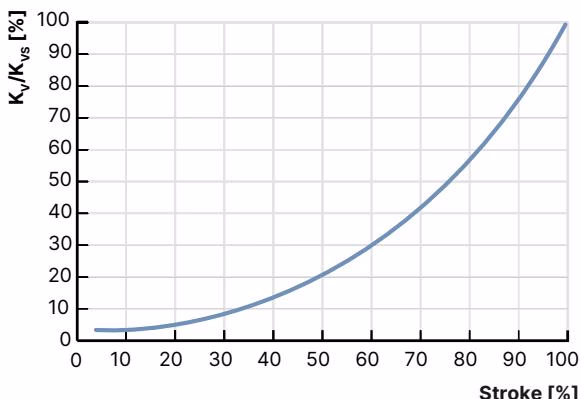

Характеристики расхода

• Вариант регулирующего конуса: Равнопроцентный 50:1
• Направление потока: Под седло (против направления закрытия)

Эксплуатационные ограничения

Помимо максимального рабочего давления, диапазон применения технологических клапанов Bürkert ограничен номинальным давлением в соответствии с применимым стандартом (PN 25 / Class 150).

Конструкция изделия

Электромоторный линейный привод состоит из бесщеточного двигателя постоянного тока, редуктора и системы шпинделя, передающей усилие на запорный элемент. Встроенная электроника управляется стандартными сигналами (1 аналоговый вход + 1 цифровой вход).
