Электромоторный двухходовой запорно-регулирующий клапан Бюркерт BURKERT Тип 3361 представляет собой идеальное решение для задач управления в сложных условиях эксплуатации. Электромоторный привод с шарико-винтовой передачей позиционирует регулирующий конус с высочайшей точностью. Уникальной особенностью является высокая скорость позиционирования до 6 мм/с, обеспечивающая практически мгновенную реакцию на сигналы процесса. Колебания давления или гидравлические удары в среде не влияют на положение клапана.

Каждый оптимизированный по расходу корпус клапана может быть оснащен до 5 различными седлами для точной адаптации к требованиям заказчика. Привод и клапан идеально согласованы друг с другом, имеют закрытую конструкцию и прочную поверхность, что обеспечивает гигиенические требования быстрой очистки без остатков. Суровые условия окружающей среды не являются проблемой для Типа 3361 благодаря степени защиты IP65/IP67 и высокой ударо- и вибростойкости.

Общие технические данные

Характеристики изделия	Описание
Конструкция	Запорно-регулирующий клапан
Номинальный диаметр	DN 10...DN 100, NPS 3/8...4
Направление потока	Против направления закрытия (под седло)
Рабочее давление	0...25 бар(изб), 40 бар(изб) по запросу
Номинальное давление	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Характеристика расхода	Равнопроцентная, линейная (по запросу)
Утечка в седле	Класс III, IV и VI (DIN EN 60534-4)
Рабочее напряжение	24 В пост. тока ± 10 % (макс. остаточная пульсация 10 %)
Класс защиты	III (DIN EN 61140)
Рабочий цикл	100 %
Температура среды	-40 °C...+230 °C
Температура окр. среды	-25 °C...+65 °C (только без дополнительных модулей)
Степень защиты	IP65/IP67 (DIN EN 60529), NEMA 4X

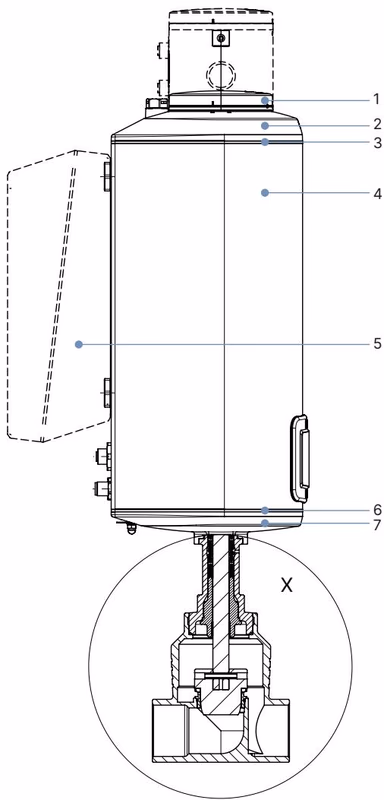

Материалы

№	Компонент	Материал
1	Корпус дисплея/глухая крышка	PPS (стандарт), нерж. сталь 1.4301 (для ATEX/IECEx)
2	Крышка привода	PPS (AG2) / PC (AG3)
3	Уплотнение	EPDM
4	Корпус привода	Алюминий с порошковым покрытием
6	Уплотнение	EPDM
7	Основание привода	PPS (AG2) / Нерж. сталь 1.4308 (AG3)

Размеры (Сварное соединение)

Размеры в мм, если не указано иное.

Номинальный диаметр	ES	LS	DIN EN ISO 1127 / ISO 4200 Серия B (∅ DS / WS)	DIN 11850-2 / DIN 11866 Серия A (∅ DS / WS)
DN 10	20	90	17.2 / 1.6	13 / 1.5
DN 15	20	90	21.3 / 1.6	19 / 1.5
DN 20	20	100	26.9 / 1.6	23 / 1.5
DN 25	26	130	33.7 / 2.0	29 / 1.5
DN 32	26	140	42.4 / 2.0	35 / 1.5
DN 40	26	150	48.3 / 2.0	41 / 1.5
DN 50	26	175	60.3 / 2.0	53 / 1.5

Рабочие характеристики

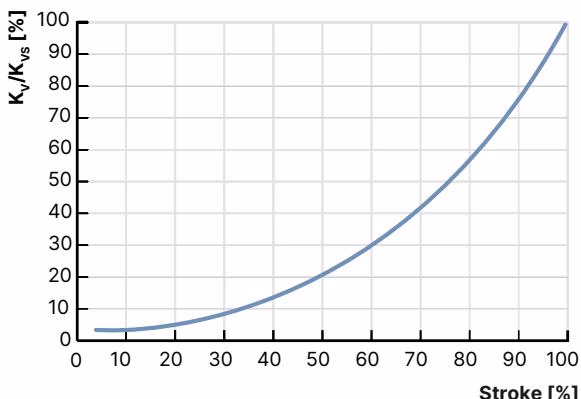

Характеристики расхода

• Равнопроцентная характеристика расхода согласно DIN EN 60534-2-4 (линейная характеристика по запросу).
• Теоретический диапазон регулирования: Kvs / Kv0.
• Запорно-регулирующий клапан имеет различные теоретические диапазоны регулирования в зависимости от размера седла.

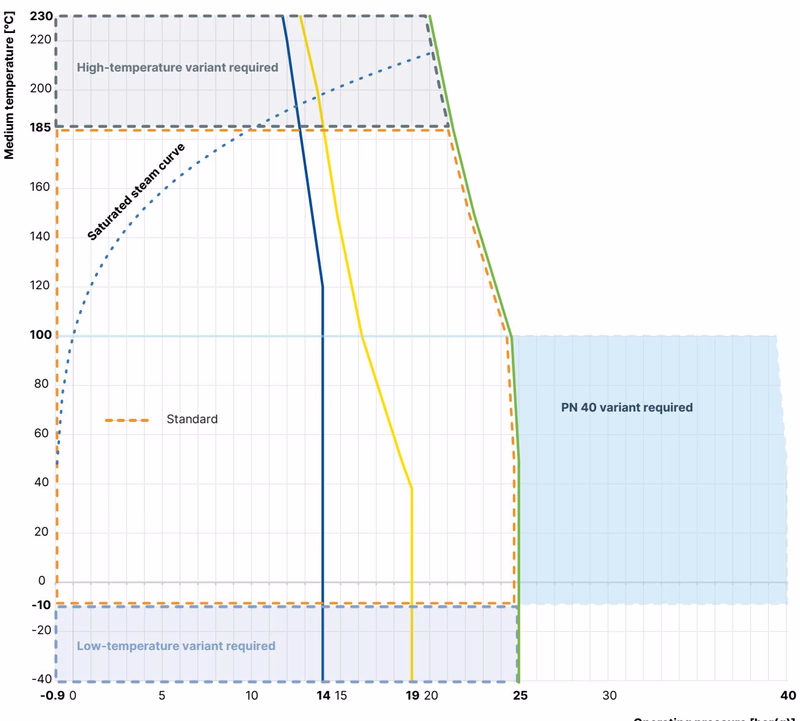

Рабочие пределы

Помимо максимального рабочего давления, диапазон применения технологических клапанов Bürkert ограничен номинальным давлением в соответствии с применимым стандартом.

Рабочие пределы для уплотнения седла

• Металлические уплотнения (Класс III/IV): -40 °C...+230 °C. Металлические уплотнения непроницаемы даже в сложных технологических условиях.
• PTFE (Класс VI): -40 °C...+130 °C. Использование пластика в качестве уплотнительного материала позволяет регулирующим клапанам плотно закрываться.
• PEEK (Класс VI): -10 °C...+230 °C (рекомендуется для > +130 °C).

Конструкция изделия

Электромоторный линейный привод состоит из бесщеточного двигателя постоянного тока, редуктора и системы шпинделя, передающей усилие на запорный элемент. Встроенная электроника управляется либо стандартными сигналами (аналоговыми), либо через полевую шину (цифровыми). В качестве вариантов контроллера доступны позиционер и технологический контроллер. Электромоторный линейный привод спроектирован для обеспечения оптимального КПД. В то же время он удерживает клапан плотно закрытым и в заданном положении даже при максимальном указанном давлении среды в обесточенном состоянии.
