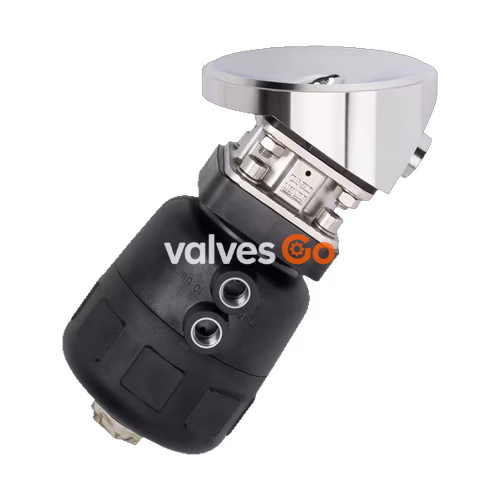

Бюркерт (BURKERT) Тип 2033 донный мембранный клапан с пневматическим пластиковым приводом (Тип CLASSIC).

Мембранный клапан с внешним управлением Тип 2033 состоит из пневматического поршневого привода, мембраны и корпуса донного клапана. Проверенный и надежный привод с пластиковым корпусом обеспечивает использование в гигиеничных или агрессивных условиях окружающей среды. Обтекаемые корпуса клапанов с небольшим мертвым пространством обеспечивают высокую пропускную способность и широкий спектр возможных применений. Корпус клапана и мембрана доступны во всех распространенных материалах и вариантах. Привод имеет компактную автоклавируемую конструкцию (вариант PPS).

• Корпус клапана и мембрана доступны в различных материалах и вариантах
• Смачиваемые поверхности от Ra ≤ 0,38 мкм...≤ 1,6 мкм (опционально электрополированные)
• Доступны во всех распространенных присоединительных размерах и вариантах

Общие технические данные

Характеристики продукта	Описание
Материал корпуса	Нержавеющая сталь 1.4435 согласно DIN EN 10088 и 316L согласно ASTM A479 / A479M
Материал мембраны	EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), ламинат GYLON® и EPDM (ER)
Материал привода	PPS, PA
Размер мембраны	8...100
Стандартное качество поверхности	Внутренняя электрополировка: Ra ≤ 0,38 мкм (ASME BPE SF4 / DIN HE4)
Рабочая среда	Нейтральные газы и жидкости, высокоочищенные, стерильные, агрессивные или абразивные среды
Управляющая среда	Нейтральные газы, воздух

Функции управления

Функция управления	Описание
A (CF A)	Пневматический донный клапан. Нормально закрытый усилием пружины.
B (CF B)	Пневматический донный клапан. Нормально открытый усилием пружины.
I (CF I)	Пневматический донный клапан двустороннего действия. Положение переключения зависит от внешнего управления.

Сертификаты и соответствие стандартам

Примечания по соответствию

Перечисленные ниже сертификаты и соответствия должны быть указаны при запросе. Не все доступные варианты могут поставляться с указанными ниже сертификатами.

• Взрывозащита: ATEX: EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db. IECEx: IECEx EPS 18.0007X Ex h IIC T4…T2 Gb / Ex h IIIC T135 °C…T300 °C Db.
• 3-A Sanitary Standards Inc.: Продукция соответствует стандартам 3-A Sanitary Standards Inc (3-A SSI) согласно сертификату.
• FDA: Мембраны соответствуют Своду федеральных правил, опубликованному FDA.
• USP: Мембраны протестированы в соответствии с USP Class VI.
• Регламент ЕС 1935/2004: Мембраны подходят для использования с продуктами питания и напитками.

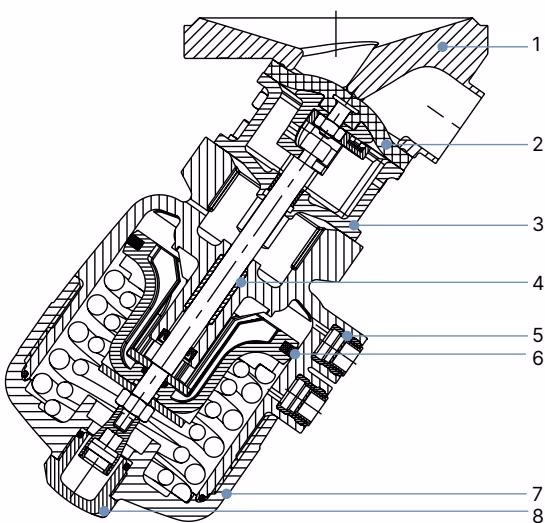

Материалы

№	Элемент	Материал
1	Корпус клапана	Нержавеющая сталь
2	Мембрана	EPDM (AD), PTFE/EPDM (EA), Advanced PTFE/EPDM (EU), ламинат GYLON® и EPDM (ER)
3	Интерфейс	Нержавеющая сталь 1.4404
4	Гнездо	Металлокерамика
5	Каналы управляющего воздуха	Нержавеющая сталь 1.4305
6	Уплотнение поршня	FKM
7	Крышка	Полифениленсульфид PPS (стандарт), Полиамид PA (по запросу)
8	Прозрачный колпачок	Полисульфон PSU

Размеры

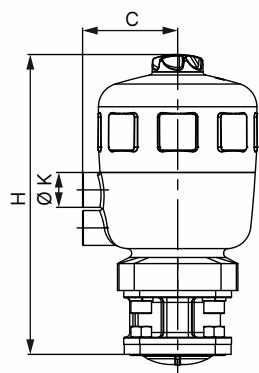

Привод

Размер мембраны	Размер привода ∅	∅ A	C	K	H
8	40 (C)	53	34	G 1/8"	111
15	50 (D)	64	39	G 1/8"	137
15	63 (E)	80	52	G 1/4"	154
20	63 (E)	80	52	G 1/4"	165
20	80 (F)	101	52	G 1/4"	186
25	63 (E)	80	52	G 1/4"	170
25	80 (F)	101	60	G 1/4"	190

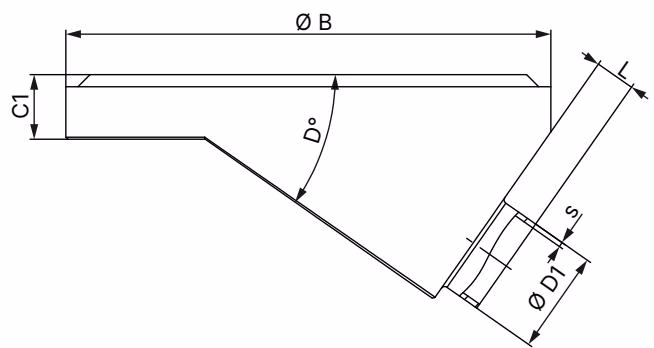

Корпус донного клапана со сварным соединением

Размер мембраны	Присоединение DN	∅B	C1	D	∅D1	s	L
8	8	50	8	35°	13.5	1.6	5
15	15	65	12	35°	21.3	1.6	4
20	20	85	12	35°	26.9	1.6	5.6
25	25	120	16	35°	33.7	2	8
40	32	150	18	35°	42.4	2	20
50	50	180	22	35°	60.3	2	12

Рабочие характеристики

Ограничения давления

Для низких рабочих давлений рекомендуются опциональные варианты с уменьшенным усилием пружины (EC04). Данные о давлении [бар]: Избыточное давление по отношению к атмосферному. Статическое: В закрытом состоянии клапан находится под давлением с одной стороны с максимальным рабочим давлением.

Размер мембраны	Размер привода ∅	Управляющее давление [бар]	Макс. статическое рабочее давление EPDM, FKM [бар]	Макс. статическое рабочее давление PTFE/EPDM [бар]
8	40 (C)	5.0...7	10	10
15	50 (D)	5.0...7	10	-
15	63 (E)	5.0...7	10	10
20	63 (E)	5.5...7	10	10
20	80 (F)	5.0...7	10	10
25	80 (F)	5.5...7	10	10
