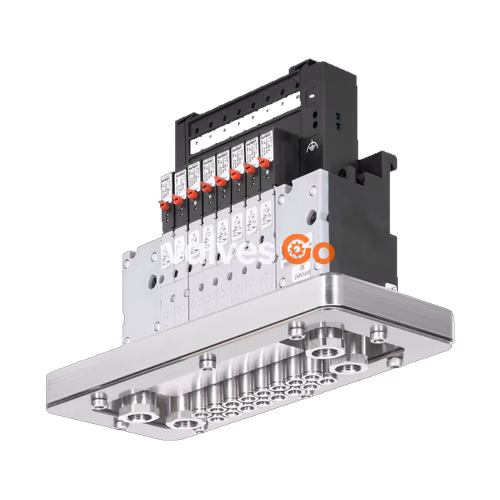

Бюркерт (BURKERT) 328744 Type 8640 модульный пневмоостров предназначен для решения разнообразных и сложных задач управления благодаря своей систематической модульной конструкции и комбинации пневматических и электрических интерфейсов. Путем объединения ряда пневматических модулей с различным количеством клапанов, на одном клапанном блоке может быть реализовано от 2 до 24 функций. Данная 10-местная конфигурация имеет монтажный размер 33 мм, порты давления G 1/2 и работает в диапазоне давлений от 2 до 8 бар.

Конструкция и особенности

Система Type 8640 обеспечивает компактный дизайн с модульной конфигурацией. Корпуса и соединительные модули изготовлены из высококачественного пластика (полиамида) и легко собираются с помощью встроенных защелкивающихся соединений.

• AirLINE Quick: Снижает потребность в пространстве в шкафу управления и минимизирует усилия по монтажу благодаря подключению шлангов непосредственно к днищу или стенке шкафа управления.
• Замена клапанов: Позволяет легко заменять клапаны. При наличии опции «P-отключение» это возможно даже во время работы.
• Электрическое подключение: Осуществляется через интерфейсы полевой шины, общее подключение (технология параллельного подключения) или многоконтактные интерфейсы.

Технические данные

Характеристика	Спецификация
Порт давления	G 1/2
Рабочий порт	G 1/4
Номинальное давление	от 2 до 8 бар
Температура среды	от 0 °C до 50 °C
Класс защиты	IP20
Тип монтажа	Установка на DIN-рейку
Рабочая среда	Безмасляный или смазанный сухой сжатый воздух, нейтральные газы (рекомендуется фильтр 5 мкм)
Качество сжатого воздуха	ISO 8573-1: 2010, Класс 7.4.4

Монтаж

WARNING

Опасность травмирования из-за высокого давления и выхода среды. Перед началом работ на устройстве или системе отключите давление. Сбросьте давление или слейте жидкость из трубопроводов.

Установка блока клапанов

Блок клапанов может быть установлен на стандартную рейку или непосредственно на стену.

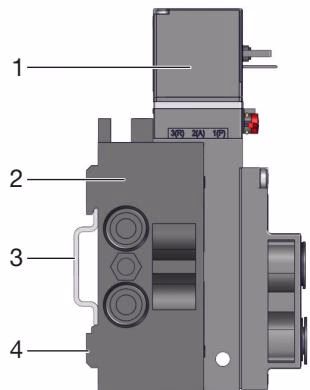

1. Стандартная рейка: Зацепите блок клапанов верхней канавкой за стандартную рейку (35 x 15 или 35 x 7.5 EN 50022). Защелкните нижние зажимные элементы на рейке и затяните винты.
2. Настенный монтаж: Закрепите блок клапанов непосредственно на стене с помощью винтов M4.

Пневматическое подключение

Вставьте шланги в цанговые соединения электромагнитных клапанов до упора. Используйте тефлоновую ленту или эластомерное уплотнение для герметизации резьбового соединения.

• Требования к шлангам: Минимальная твердость 40 Shore D (согласно DIN 53505 или ISO 868). Наружный диаметр согласно DIN 73378 (максимально допустимое отклонение ± 0,1 мм от номинального размера). Шланг должен быть без заусенцев, отрезан под прямым углом и не иметь повреждений на поверхности наружного диаметра.

TIP

Если при установке пневматических шлангов возникают проблемы с утечкой или удержанием, убедитесь, что используется подходящая комбинация материала шланга (полиамид или полиуретан) и цангового соединения. Отрезайте шланг ровно, так как диагональный срез отрицательно влияет на силу удержания.

Электрическое подключение

DANGER

Опасность травмирования электрическим током. Перед началом работ на устройстве или системе отключите напряжение. Защитите от повторного включения. Если между катушкой и корпусом нет контакта защитного провода, существует опасность поражения электрическим током.

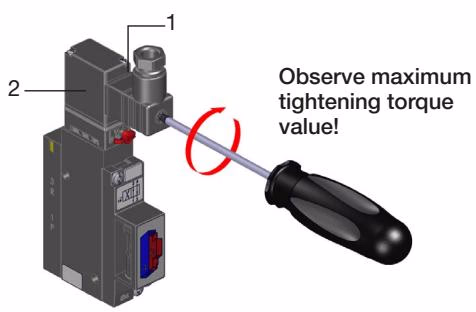

Прикрутите кабельный штекер, соблюдая максимальный момент затяжки 0,3 Нм. Убедитесь, что уплотнение установлено правильно. Подключите защитный провод и проверьте электрическую целостность между катушкой и корпусом.
