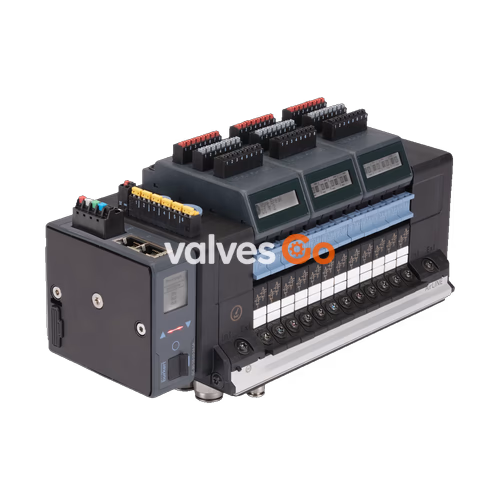

Пневмоостров Бюркерт (BURKERT) 332327 (Тип 8652) AirLINE был специально разработан для удовлетворения требований автоматизации процессов. Новые функции диагностики могут отображаться на ЖК-дисплее как в виде открытого текста, так и в виде символов. Это упрощает сопоставление отображаемых сообщений и помогает сэкономить время при вводе в эксплуатацию и техническом обслуживании. Кроме того, диагностическое сообщение также доступно на контроллере, что обеспечивает быстрый обзор состояния установки. Аппаратное обеспечение оптимизировано для установки на дне шкафа управления, а ключевые пневматические функции обеспечивают повышенную надежность процесса.

Ключевые особенности:

• Возможность безопасного отключения клапанов
• Повышенная эксплуатационная готовность установки с PROFINET S2 (системное резервирование)
• Надежность процесса благодаря пневматическим функциям
• Оптимизировано для установки на дне шкафа управления
• EX-исполнения: ATEX / IECEx Zone 2, CCC, cURus HazLoc CL I, II, III Div 2

Общие технические данные

Характеристики продукта	Описание
Материал корпуса	PA (полиамид)
Материал уплотнения	NBR и PUR
Ширина на станцию	11 мм
Количество слотов для клапанов	Макс. 24 (24 шт. для модели 332327)
Максимальное количество функций клапана	Макс. 48
Диапазон давления	Вакуум...10 бар (от -1 до 10 бар)
Внешний подвод воздуха	3...10 бар
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность каждого клапана	0,7 Вт (0,175 Вт после снижения мощности)
Цифровой вход	Макс. 48
Степень защиты	IP20, IP65 в закрытых шкафах управления
Рабочая среда	Сухой сжатый воздух без масла или с маслом, нейтральные газы (рекомендуется фильтр 5 мкм)
Температура окружающей среды	от -10 °C до +55 °C

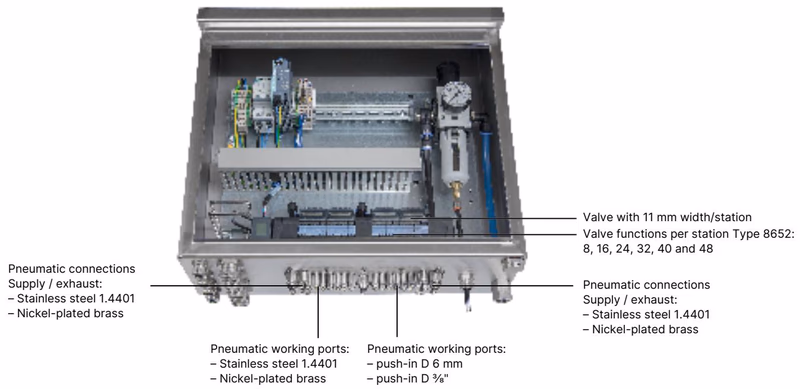

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров крепится непосредственно к полу или стене шкафа управления.

Преимущества:

• Уменьшение занимаемого пространства в шкафу управления
• Это позволяет использовать более компактные шкафы управления
• Снижение затрат на монтаж благодаря шланговым соединениям непосредственно на дне шкафа управления

Свойство	Описание
Адаптерная пластина AirLINE Quick	Нержавеющая сталь 1.4301 или анодированный алюминий
Пневматическое соединение	Нержавеющая сталь 1.4401 или никелированная латунь
Пневматическое питание / выхлоп	Цанговое соединение D 10 мм, 3/8"
Пневматические рабочие порты	Цанговое соединение D 6 мм, 1/4"

Функции контура

Функция контура	Описание
C (CF C)	3/2-ходовой электромагнитный клапан, с сервоуправлением, с ручным дублированием, нормально закрытый
C (CF C)	2 × 3/2-ходовых электромагнитных клапана, с сервоуправлением, с ручным дублированием, нормально закрытые
D (CF D)	2 × 3/2-ходовых электромагнитных клапана, с сервоуправлением, с ручным дублированием, нормально открытые
H (CF H)	5/2-ходовой электромагнитный клапан, с сервоуправлением, с ручным дублированием
L (CF L)	5/3-ходовой электромагнитный клапан, с ручным дублированием, в среднем положении все порты заблокированы
M (CF M)	5/3-ходовой электромагнитный клапан, с сервоуправлением, с ручным дублированием, в среднем положении порты 2 и 4 вентилируются
N (CF N)	5/3-ходовой электромагнитный клапан, с ручным дублированием, в среднем положении порты 2 и 4 сбрасывают давление
Z (CF Z)	5/2-ходовой электромагнитный клапан, импульсный вариант с 2 катушками и ручным дублированием

Сертификаты и соответствие стандартам

• Взрывозащита: Опционально ATEX / IECEx Zone 2 (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc).
• Северная Америка (США/Канада): Опционально UL Listed (UL 61010-1) и UL Recognized для опасных зон (Class I, Zone 2 / Class I, Division 2).
• Китайская обязательная сертификация (CCC): Опционально CCC для применения во взрывоопасных зонах в Китае.

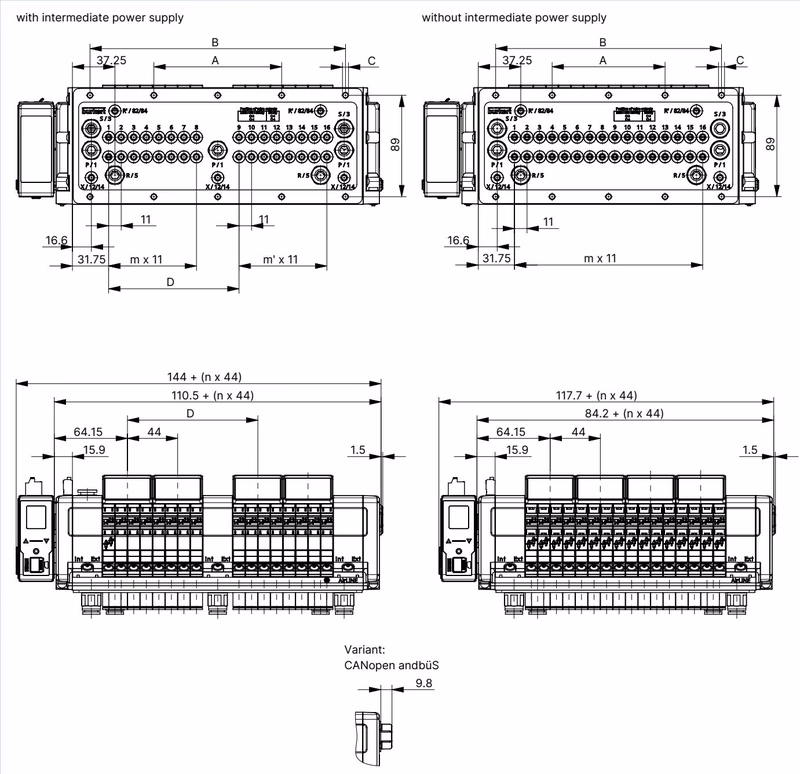

Размеры

Вариант	A	B	C	D	m	m'	n
16-портовый с промежуточным питанием	112	224	10 x M5	114.3	7	7	4
20-портовый с промежуточным питанием	134	268	10 x M5	158.3	11	7	5
24-портовый с промежуточным питанием	156	312	10 x M5	158.3	11	11	6
16-портовый без промежуточного питания	99	198	10 x M5	-	15	-	4
20-портовый без промежуточного питания	121	242	10 x M5	-	19	-	5
24-портовый без промежуточного питания	143	286	10 x M5	-	23	-	6

Подключения продукта

Industrial Ethernet (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) или PROFINET S2 – Интерфейс X1 и X2 RJ45

Контакт	Назначение
1	TX+
2	TX-
3	RX+
4	Не подключен (N.C.)
5	Не подключен (N.C.)
6	RX-
7	Не подключен (N.C.)
8	Не подключен (N.C.)

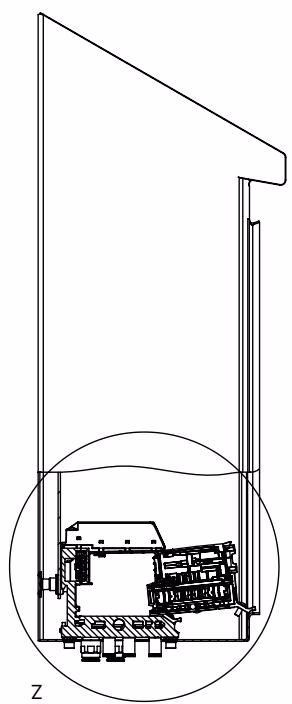

Установка продукта

Для использования функции Hot Swap при установке пневмоострова внутри шкафа управления всегда соблюдайте минимальное расстояние до переднего края шкафа управления.

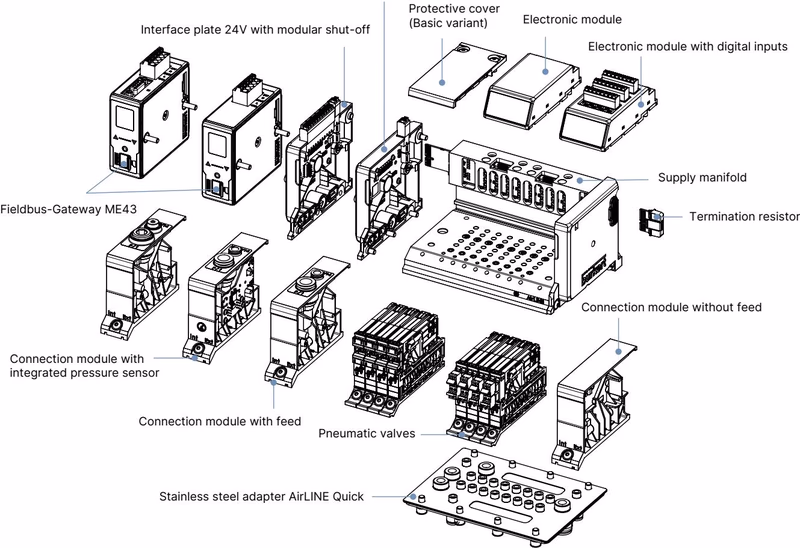

Конструкция и сборка продукта

Электронный модуль с цифровыми входами (опция)

Цифровые входы питаются (24 В) от электронного модуля. Ток ограничен максимум 30 мА на каждый цифровой вход. Могут использоваться стандартные 3-проводные датчики и 2-проводные датчики с напряжением от 10 до 30 В, а также механические концевые выключатели.

Характеристики продукта	Описание
Диагностика	Обнаружение обрыва цепи с 2-проводными датчиками, обнаружение короткого замыкания с 3-проводными датчиками
Электрический вариант	2-проводной датчик, 3-проводной датчик, механические концевые выключатели
Порог переключения	V_OFF = 0...5 В, V_ON = 10...30 В
Входной ток V_ON	Макс. 5,7 мА на канал (тип. 24 В пост. тока)
Входное сопротивление	>4 кОм
Гальваническая развязка	Нет, все каналы имеют общий опорный потенциал

Безопасное отключение (вариант SIA)

Клапаны типа 6534 оснащены дополнительными соединительными клеммами. Таким образом, цепь клапана может быть прервана внешним выключателем. Для использования функции отключения подключите клемму к беспотенциальному контакту (механическому выключателю или реле).

Пример конфигурации

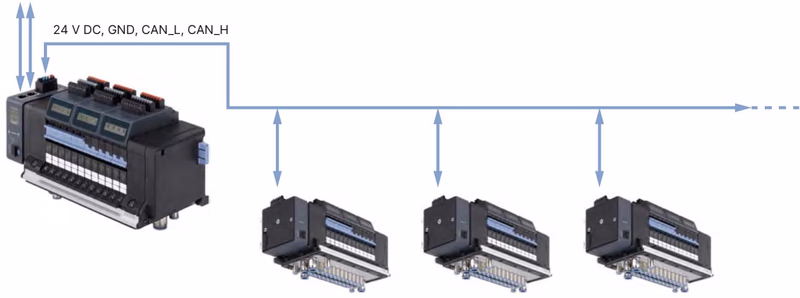

На следующем рисунке показана сеть на примере AirLINE Тип 8652 с вариантом Industrial Ethernet в качестве ведущего пневмоострова и различных AirLINE Тип 8652 с вариантом büS в качестве ведомых пневмоостровов.
