宝德（BURKERT）332327（8652型）AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，因此可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，重要的气动功能确保过程安全性提高。
主要特点包括：
- 可安全关闭阀门
- 通过 PROFINET S2 提高系统可用性（系统冗余）
- 通过气动功能实现过程安全性
- 优化开关柜底板安装
- 防爆版本：符合 ATEX/IECEx 2 区、CCC、cURus HazLoc CL I, II, III Div 2
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 外壳材质 | PA (聚酰胺) |
| 密封件材质 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 阀槽的数量 | 最大 24（332327 型号为 24 个） |
| 可控最大阀数 | 最大 48 |
| 压力范围 | 真空至 10 bar (-1 至 10 bar) |
| 外部供气 | 3 至 10 bar |
| 工作电压 | 24 V DC (±10% 允差) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 位置反馈 DI 接点 | 最大可配 48 DI |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 环境温度 | -10 °C 至 +55 °C |
铝质快装底板 AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 属性 | 说明 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 或 阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401 或 镀镍黄铜 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 气动工作接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
| 回路功能 | 说明 |
|---|---|
| C (WWC) | 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| C (WWC) | 2个二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置 |
| D (WWD) | 2个二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置 |
| H (WWH) | 二位五通电磁阀，伺服辅助，带手动开关 |
| L (WWL) | 三位五通电磁阀，带手动开关，中封式 |
| M (WWM) | 三位五通电磁阀，伺服辅助，带手动开关，中压式 |
| N (WWN) | 三位五通电磁阀，带手动开关，中泄式 |
| Z (WWZ) | 二位五通电磁阀，伺服辅助，带2个线圈和手动开关的脉冲版本 |
认证和符合性
- 防爆： 可选 ATEX / IECEx 2/22 区 (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc)。
- 北美 (美国/加拿大)： 可选 UL 列名认证 (UL 61010-1) 和危险场所 UL 认可 (Class I, Zone 2 / Class I, Division 2)。
- 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。
外形尺寸
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款,带中间供排气模块 | 112 | 224 | 10×M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款,带中间供排气模块 | 134 | 268 | 10×M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款,带中间供排气模块 | 156 | 312 | 10×M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽 + 底板款,无中间供排气模块 | 99 | 198 | 10×M5 | - | 15 | - | 4 |
| 20 阀槽 + 底板款,无中间供排气模块 | 121 | 242 | 10×M5 | - | 19 | - | 5 |
| 24 阀槽 + 底板款,无中间供排气模块 | 143 | 286 | 10×M5 | - | 23 | - | 6 |
通讯总线接口
工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）或 PROFINET S2— 接口 X1 和 X2 RJ45
| 引脚 | 分配 |
|---|---|
| 1 | TX+ |
| 2 | TX- |
| 3 | RX+ |
| 4 | 未分配 |
| 5 | 未分配 |
| 6 | RX- |
| 7 | 未分配 |
| 8 | 未分配 |
产品安装
为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

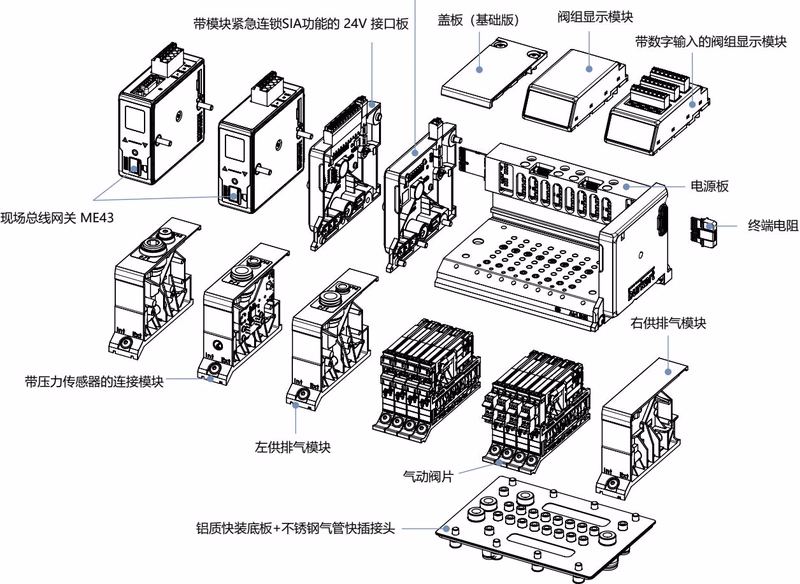

产品组成和结构
带 DI 接点的显示模块（可选）
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。
| 产品特征 | 说明 |
|---|---|
| 诊断 | 2线制传感器断线检测，3线制传感器短路检测 |
| 电气版本 | 2线制传感器、3线制传感器、机械无源干接点开关 |
| 开关阈值 | V_OFF = 0-5V, V_ON = 10-30V |
| 输入电流 | 每通道最大 5.7mA (典型 24V DC) |
| 输入阻抗 | >4KΩ |
| 电气隔离 | 否，所有通道具有共同的参考电位 |
用于安全关闭的 SIA 版本
6534型阀门（SIA版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

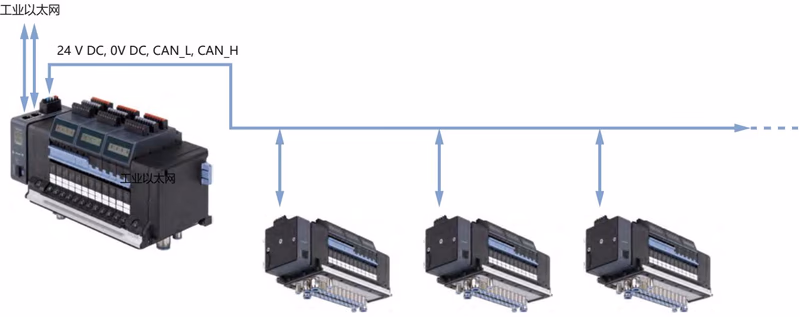

配置示例
下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
