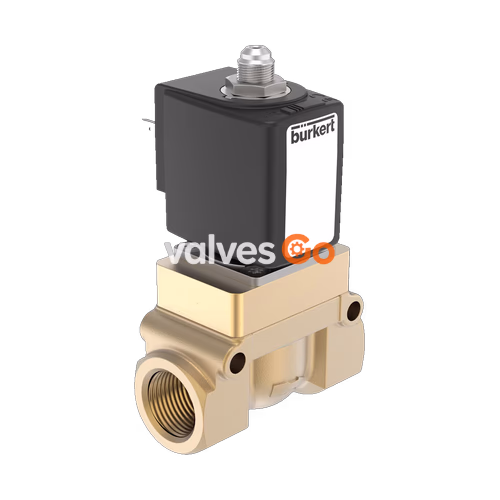

Бюркерт (BURKERT) Тип 5404 (SKU 342037) — это сервоуправляемый 2/2-ходовой поршневой клапан, предназначенный для управления, перекрытия и дозирования нейтральных сред. Данная модель имеет нормально открытую конфигурацию (Функция B) с внутренней резьбой NPT 1/2 и условным проходом 12,0 мм. Для переключения клапана требуется минимальный перепад давления. Электромагнитные катушки залиты высококачественной эпоксидной смолой, что обеспечивает долговечность и надежность работы.

Клапан имеет прочный латунный корпус, уплотнение седла из PTFE и внешнее уплотнение из FKM, что позволяет ему работать в диапазоне давлений от 1 до 32 бар и при температуре среды от -10 °C до +110 °C. В сочетании со штекером стандарта DIN EN 175301-803 формы A клапан обеспечивает степень защиты IP65, что делает его пригодным для сложных промышленных условий.

Основные технические данные

Свойство	Спецификация
Условный проход	DN 12
Материал корпуса	Латунь
Материал уплотнения	Уплотнение седла PTFE и FKM
Материал катушки	Эпоксидная смола
Рабочий цикл	100% непрерывная работа
Рабочая среда	Нейтральные газы и жидкости (например, сжатый воздух, вода, гидравлическое масло)
Вязкость	Макс. 21 мм²/с (21 сСт)
Монтажное положение	Любое, предпочтительно приводом вверх

Функция

Функция B (CF B): 2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально открытый.

Спецификация материалов

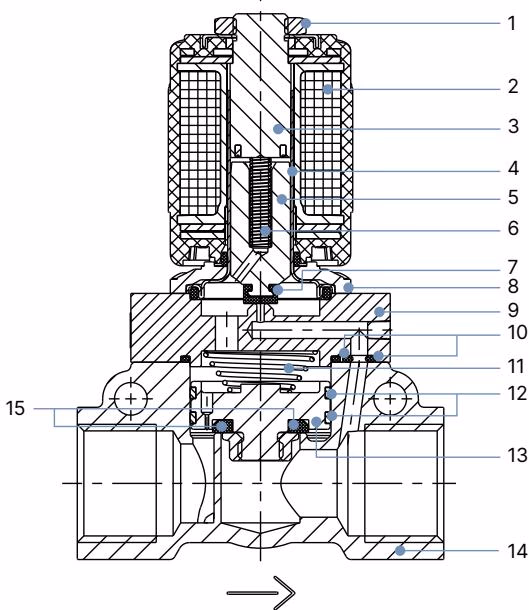

На следующем чертеже в разрезе показана стандартная конструкция материалов для версии DN 12.

№	Элемент	Материал
1	Гайка	Сталь (толстопленочная пассивация согласно RoHS)
2	Катушка	Эпоксидная смола
3	Стопор	Нержавеющая сталь 1.4105/303
4	Направляющая трубка якоря	Нержавеющая сталь 1.4303/305/308
5	Плунжер	Нержавеющая сталь 1.4105/430F
6	Пружина	Нержавеющая сталь 1.4310/301
7	Уплотнение плунжера	FKM
8	Фланец	Сталь (толстопленочная пассивация согласно RoHS)
9	Крышка	Латунь
10	Уплотнительное кольцо	FKM
11	Пружина	Нержавеющая сталь 1.4310/301
12	Поршневое кольцо	PTFE
13	Поршень	Латунь
14	Корпус клапана	Латунь
15	Уплотнение поршня	PTFE

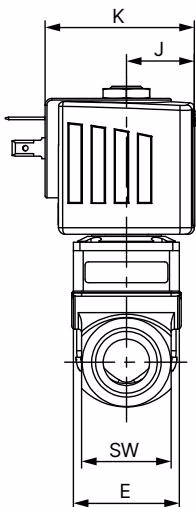

Размеры

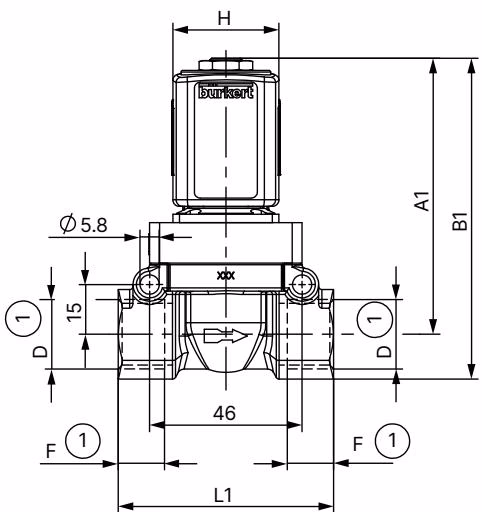

Размеры для стандартной резьбовой версии DN 12. Размеры D2 и F2 относятся к конфигурации резьбы NPT для данной модели.

Инструкции по технике безопасности

Опасность травмирования из-за высокого давления: Перед началом работ на системе или устройстве сбросьте давление и провентилируйте или опорожните трубопроводы. Опасность поражения электрическим током: Перед началом работ на системе или устройстве отключите электропитание и заблокируйте его от повторного включения. Всегда подключайте защитный проводник и проверяйте электрическую целостность между катушкой и корпусом.

Рекомендации по установке

• Перед установкой очистите трубы от грязи.
• Установите грязеуловитель перед входом клапана (≤ 500 мкм).
• Не используйте электромагнитную катушку в качестве рычага. Удерживайте устройство за корпус с помощью подходящего инструмента (например, рожкового ключа) и вкручивайте в трубопровод.
• Корпус клапана не должен устанавливаться с механическим напряжением.
