宝德（BURKERT）5404 型（SKU 342037）是一种伺服辅助式二位二通活塞阀，设计用于控制、切断和定量添加中性介质。该特定型号采用常开配置（回路功能 B），配备 NPT 1/2 内螺纹和 12.0 mm 通径。切换阀门需要最小压差。电磁线圈由优质环氧树脂压制而成，确保了耐用性和可靠的运行。

该阀门采用坚固的黄铜阀体，阀座密封采用 PTFE，外部密封采用 FKM，能够承受 1 至 32 bar 的压力范围以及 -10 °C 至 +110 °C 的介质温度。与符合 DIN EN 175301-803 A 型标准的插头配套使用时，阀门的防护等级可达 IP65，非常适合要求严苛的工业环境。

常规技术参数

属性	规格
通径	DN 12
阀体材料	黄铜
密封材料	PTFE 阀座密封件和 FKM
线圈材料	环氧树脂
负载周期	连续运行 100% ED
工作介质	中性气体和液体（如压缩空气、水、液压油）
粘度	最大 21 mm²/s (21 cSt)
安装位置	任意，建议执行机构竖直安装

回路功能

作用方式 B (WW B)： 二位二通电磁阀，伺服辅助，在断电位置打开（常开）。

材料说明

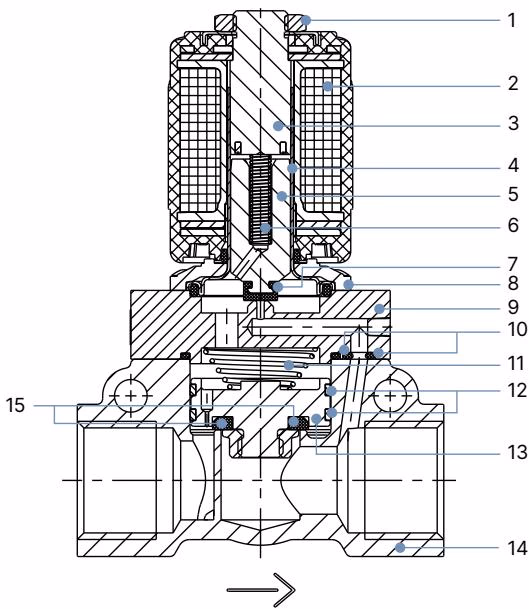

以下剖面图展示了 DN 12 标准版本的材料结构。

编号	元件	材料
1	螺母	钢 (厚膜钝化，符合 RoHS 标准)
2	线圈	环氧树脂
3	止动器	不锈钢 1.4105/303
4	阀芯导向管	不锈钢 1.4303/305/308
5	柱塞	不锈钢 1.4105/430F
6	弹簧	不锈钢 1.4310/301
7	柱塞密封件	FKM
8	法兰	钢 (厚膜钝化，符合 RoHS 标准)
9	盖板	黄铜
10	O 型圈	FKM
11	弹簧	不锈钢 1.4310/301
12	活塞环	PTFE
13	活塞	黄铜
14	阀体	黄铜
15	活塞密封件	PTFE

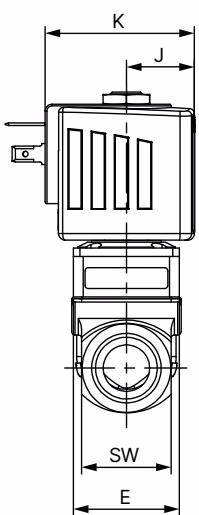

尺寸

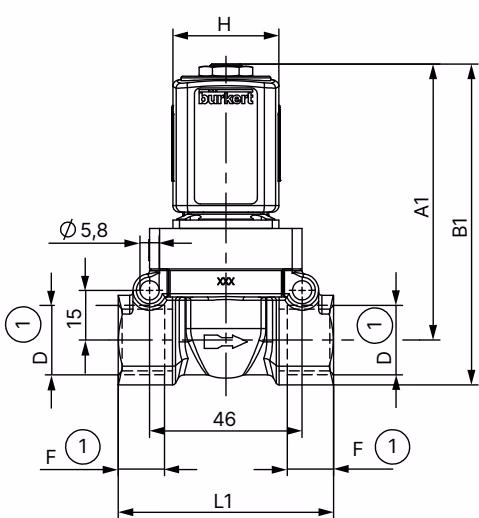

标准螺纹版本 DN 12 的尺寸。尺寸 D2 和 F2 适用于该型号的 NPT 螺纹配置。

安全说明

高压导致受伤风险： 在系统或设备上工作之前，请关闭压力，排放并清空管路。 触电导致受伤风险： 在系统或设备上工作之前，请关闭电源并加以保护以防止重新启动。务必连接保护导体，并检查线圈与阀体之间的电气连通性。

安装建议

• 安装前清除管道中的污垢。
• 在阀门入口上游安装一个集污器（≤ 500 μm）。
• 请勿将线圈用作杠杆臂。使用合适的工具（例如开口扳手）将装置固定在阀体上，然后拧入管路。
• 阀体不得在受力状态下安装。
