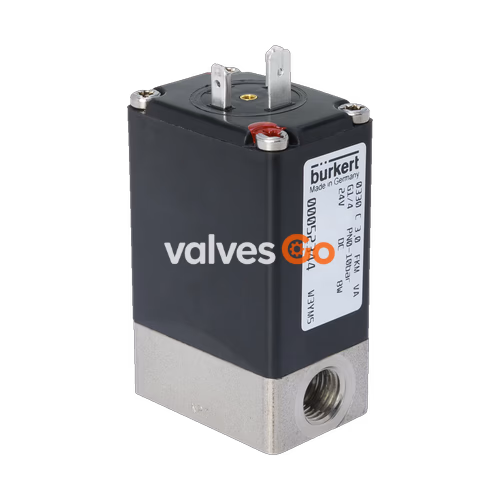

BURKERT 346663 (Type 0330) представляет собой электромагнитный 2/2-ходовой клапан прямого действия с поворотным якорем и разделением сред, предназначенный для управления агрессивными и чистыми жидкими или газовыми средами. Клапан имеет функцию A (нормально закрытый, закрыт в обесточенном состоянии), номинальный диаметр DN 3,0 мм (1/8 дюйма), диапазон рабочего давления от 0 до 10 бар, корпус из нержавеющей стали 1.4401 и внутреннюю резьбу NPT 1/4. Разделение сред обеспечивается диафрагмой из FKM, которая изолирует электромагнитную систему от рабочей среды.
Принцип действия и особенности конструкции

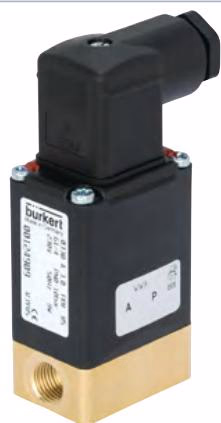

Клапан Type 0330 использует технологию поворотного якоря без трения скольжения металл-по-металлу внутри рабочей полости. Электромагнитная катушка залита химически стойкой эпоксидной смолой и жестко соединена с корпусом винтовым блоком, устойчивым к вибрациям. Мембрана герметично изолирует рабочую среду от механизма привода, защищая компоненты от воздействия кислот, щелочей, солевых растворов, горячих масел с присадками и газов.
В верхней части корпуса расположено ручное дублирование для наладки, тестирования и переключения без подачи напряжения. Катушка постоянного тока рассчитана на 100% непрерывный режим работы (100% ED), потребляя 11 Вт в холодном состоянии и 8 Вт в прогретом установившемся режиме.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул (Ident No.) | 346663 |
| Тип клапана | 0330 |
| Функция действия | A (2/2-ходовой, нормально закрытый, вход 1 P/NC) |
| Сечение (DN) | 3,0 мм (1/8") |
| Значение Kv (вода) | 0,14 м³/ч |
| Значение QNn (газ) | 150 л/мин |
| Диапазон давления | 0,00...10,00 бар (избыточное) |
| Материал корпуса и седла | Нержавеющая сталь (1.4401) |
| Материал уплотнения | FKM (фторкаучук), твердость 70 Shore A |
| Температура рабочей среды | 0 °C...+90 °C |
| Максимальная окружающая температура | +55 °C |
| Предел кинематической вязкости | 37 мм²/с |
| Присоединительная резьба | Внутренняя резьба NPT 1/4 |
| Монтажная длина | 46 мм |
| Напряжение питания | 24 В DC (допуск ±10%) |
| Потребляемая мощность | Холодный: 11 Вт, горячий: 8 Вт |
| Продолжительность включения | 100% ПВ (непрерывная работа) |
| Время переключения (DC) | Открытие: 10...20 мс, закрытие: 10...20 мс |
| Электрическое подключение | Штекерный разъем формы A по DIN EN 175301-803 |
| Степень защиты | IP65 (с установленным кабельным разъемом) |
| Монтажное положение | Любое, предпочтительно приводом вверх |
| Масса | Металлический корпус ок. 0,45 кг |
Время переключения измерено при температуре +20 °C и давлении 6 бар на выходе клапана (открытие: нарастание давления 0...90%; закрытие: снижение давления 100...10%).

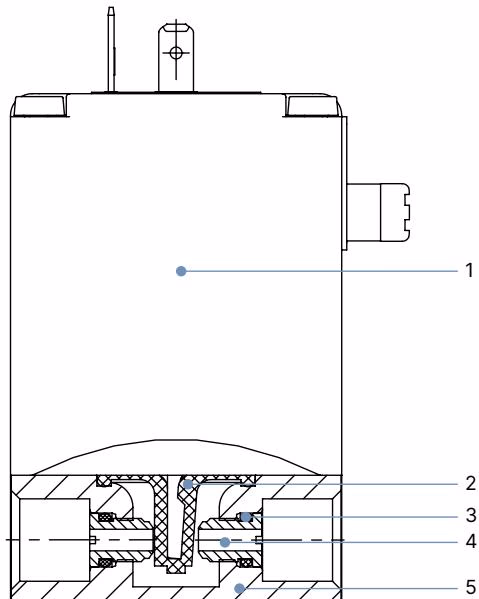

Спецификация материалов
| Поз. | Элемент | Материал |
|---|---|---|
| 1 | Электромагнитная катушка | Эпоксидная смола (класс изоляции H) |
| 2 | Диафрагма | FKM (фторкаучук) |
| 3 | Уплотнительное кольцо | FKM (фторкаучук) |
| 4 | Седло клапана | Нержавеющая сталь (1.4401) |
| 5 | Корпус клапана | Нержавеющая сталь (1.4401) |
Химическая стойкость материалов
Сочетание нержавеющей стали 1.4401 и уплотнения FKM устойчиво к окисляющим кислотам, солевым растворам, маслам и промышленным газам в диапазоне от 0 °C до +90 °C. Перед применением с нестандартными смесями рекомендуется проверить совместимость в онлайн-каталоге Bürkert resistApp.

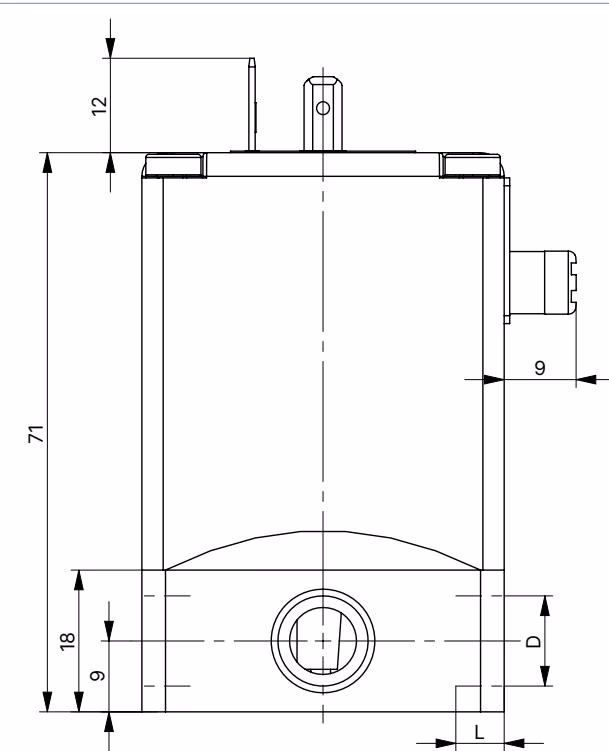

Габаритные размеры и монтаж
| Маркировка резьбы | Тип резьбы D2 | Мин. глубина резьбы L2 |
|---|---|---|
| 1/4 | NPT 1/4 | 7,5 мм |
Монтажная длина металлического корпуса составляет 46 мм. Крепление выполняется через монтажные отверстия в нижней части корпуса с расстоянием 38 мм x 24 мм винтами M4. При монтаже необходимо соблюдать минимальную глубину завинчивания резьбовых соединений.
Рекомендации по монтажу
Клапан может устанавливаться в любом положении, предпочтительно вертикально приводом вверх для предотвращения скопления механических взвесей на седле. Перед монтажом трубопровод необходимо тщательно очистить от окалины и посторонних частиц.

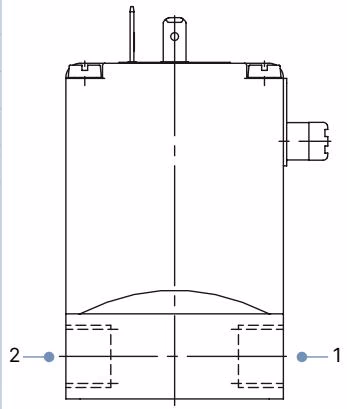

Назначение портов и электрическое подключение
| Функция клапана | Порт 1 | Порт 2 | Порт 3 |
|---|---|---|---|
| A (2/2-ходовой, Н.З.) | P (Вход давления) | A (Рабочий выход) | Не используется (прямоточный 2-ходовой корпус) |
Электрическое подключение осуществляется через ножевые контакты формы A по DIN EN 175301-803. Кабельный разъем не входит в стандартный комплект поставки клапана и заказывается отдельно.
Принадлежности и компоненты заказа
Кабельные разъемы (форма A, DIN EN 175301-803)
| Тип комплектующего | Модель | Исполнение | Напряжение | Артикул |
|---|---|---|---|---|
| Кабельный разъем | Type 2518 | Без схемы | 0...250 В AC/DC | 314802 |
| Кабельный разъем | Type 2518 | Со светодиодом | 12...24 В AC/DC | 314812 |
| Кабельный разъем | Type 2518 | Со светодиодом и варистором | 12...24 В AC/DC | 314820 |
| Кабельный разъем | Type 2518 | С выпрямителем, LED и варистором | 12...24 В AC/DC | 314816 |
| Кабельный разъем | Type 2509 | Без схемы (стандартный) | 0...250 В AC/DC | 137943 |
Механические и управляющие принадлежности
| Наименование | Назначение и функционал | Артикул |
|---|---|---|
| Монтажная пластина | Комплектная пластина для установки на DIN-рейку (для прямоточных 2/2-ходовых корпусов) | 013253 |
| Стопорное кольцо | Защитное стопорное кольцо от случайного ручного срабатывания | 013372 |
| Таймерный блок | Таймер Type 1087 формы A по DIN EN 175301-803 | По запросу |
