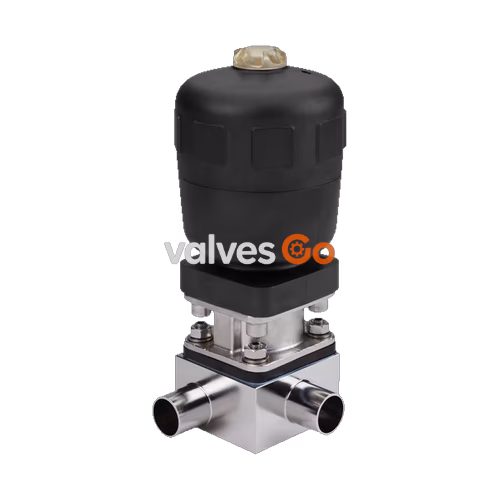

Бюркерт (BURKERT) 348713 Type 2032 — это мембранный клапан с внешним управлением, состоящий из пневматического поршневого привода, мембраны и Т-образного корпуса. Привод с пластиковым корпусом обеспечивает использование в гигиенических или агрессивных условиях окружающей среды. Обтекаемые корпуса клапанов с минимальным мертвым объемом обеспечивают высокую пропускную способность и широкий спектр возможных применений. Привод имеет компактную конструкцию, допускающую автоклавирование (вариант PPS).

Общие технические данные

Характеристика	Описание
Материал корпуса	Нержавеющая сталь 1.4435 согласно DIN EN 10088 и 316L согласно ASTM A479 / A479M
Материал мембраны	PTFE/EPDM (EA)
Материал привода	PPS
Рабочая среда	Нейтральные газы и жидкости, особо чистые, стерильные, агрессивные или абразивные среды
Температура среды	от -10 °C до +130 °C (стерилизация паром макс. +140 °C в течение 60 мин)
Управляющая среда	Нейтральные газы, воздух
Присоединение	Приварное (ASME BPE / DIN 11866 серия C)

Функции управления

Функция управления A (CF A): Пневматический Т-образный клапан. Нормально закрытый усилием пружины.

Сертификаты и соответствие

• 3-A Sanitary Standards Inc.: Изделия соответствуют санитарным стандартам 3-A (3-A SSI) согласно сертификату.
• FDA: Мембраны соответствуют Своду федеральных правил, опубликованному FDA.
• USP: Мембраны испытаны в соответствии с USP Class VI.
• Взрывозащита: Доступны варианты ATEX/IECEx (II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db).

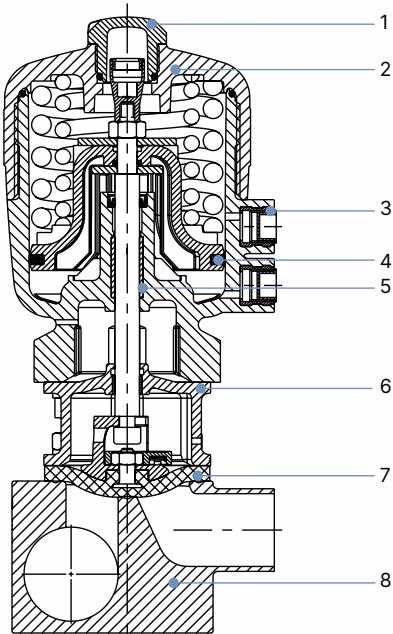

Материалы

Размер привода 40…125

1. Прозрачная крышка: Полисульфон PSU
2. Крышка: Полифениленсульфид PPS
3. Порты управляющего воздуха: Нержавеющая сталь 1.4305
4. Уплотнение поршня: FKM
5. Гнездо: Металлокерамика
6. Интерфейс: Нержавеющая сталь 1.4404
7. Мембрана: PTFE/EPDM

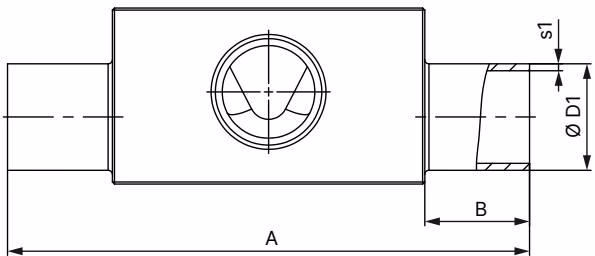

Размеры

Т-образный корпус с приварным соединением

Рабочие характеристики

Максимально допустимое рабочее давление для функции управления A Для размера привода 100 (G) с мембраной PTFE и управляющим давлением 5,5–7 бар:

• Динамическое: 6 бар
• Статическое: 9 бар

Опасность разрыва из-за избыточного давления

В случае разрыва устройства вытекающая среда может стать причиной травм, ожогов или ошпаривания. Не превышайте максимально допустимое управляющее или рабочее давление.
