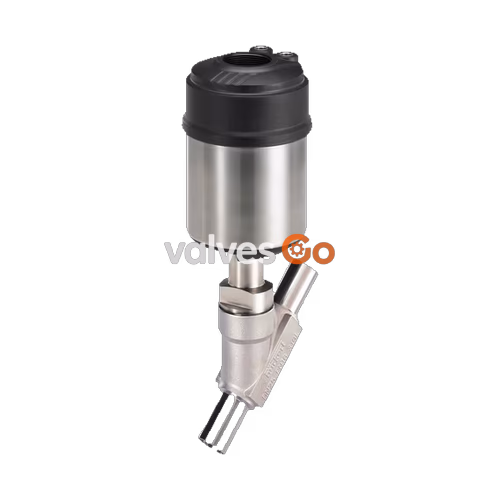

Бюркерт (Burkert) 360685 Type 2300 пневматический 2-ходовой угловой регулирующий клапан серии ELEMENT. В соответствии с философией Bürkert в отношении модульных клапанов и датчиков, конструкция углового клапана Type 2300 отвечает жестким требованиям технологических процессов. Непревзойденный срок службы и герметичность гарантируются проверенным саморегулирующимся сальниковым уплотнением. Параболический плунжер обеспечивает пропускную способность примерно на 35% больше, чем у обычных регулирующих клапанов. Доступны варианты с уплотнением «нержавеющая сталь по нержавеющей стали» или с прочным уплотнением из PTFE для надежного перекрытия. Эта система разработана для надежного и точного управления в применениях, где преимуществом является высокая пропускная способность.

Общие технические данные

Характеристика	Значение
Номинальный диаметр	DN 32
Присоединение	Приварное соединение (ISO 4200 / DIN 11866 Series B / DIN EN ISO 1127)
Рабочее давление	0 бар(иб) ... 6 бар(иб)
Номинальное давление	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Управляющее давление	5.5 бар(иб) ... 7 бар(иб)
Значение Kv (вода)	23 м³/ч
Температура среды	-10 °C ... +185 °C
Материал корпуса	Нержавеющая сталь
Материал уплотнения седла	Нержавеющая сталь

Функции управления

Функция управления A (CF A): Пневматический 2/2-ходовой отсечной клапан. Направление потока под седло. Нормально закрытый за счет усилия пружины.

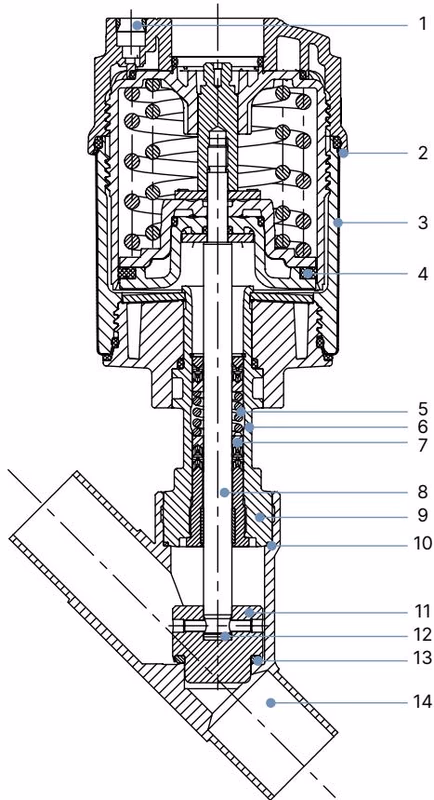

Материалы

Размеры

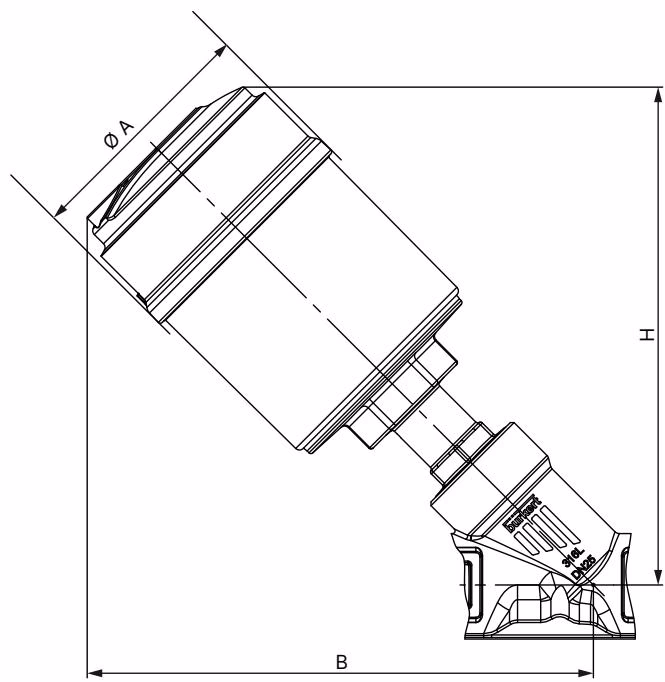

Привод

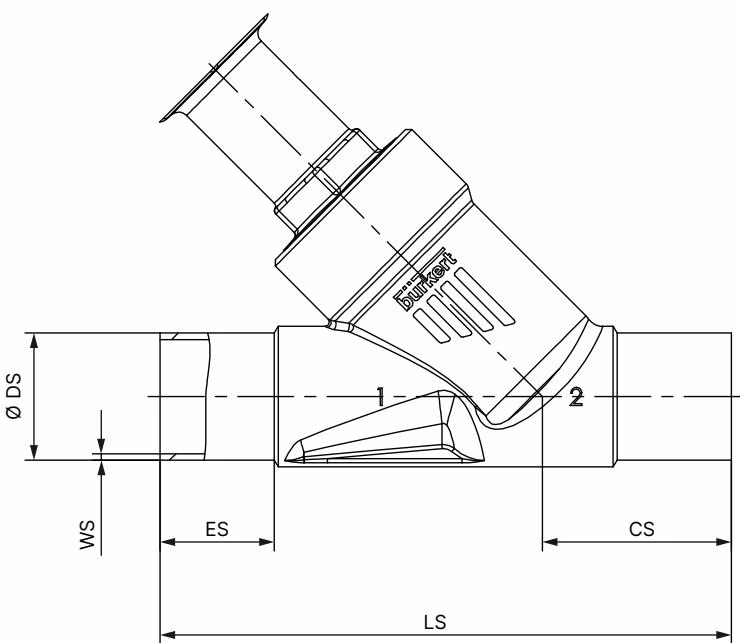

Корпус с приварным соединением

Гидравлические данные

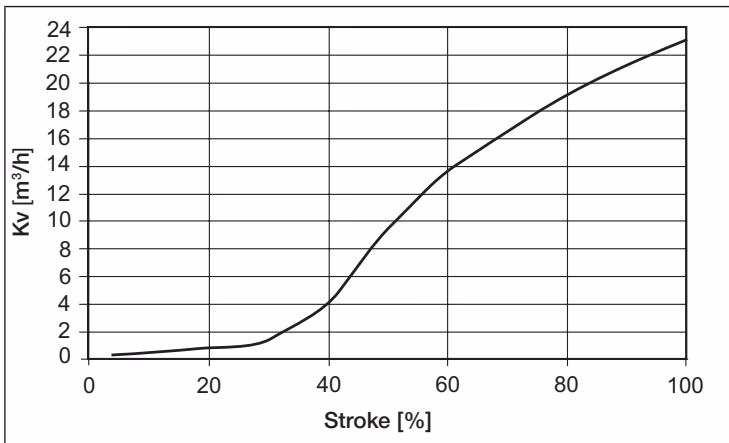

Значения расхода для DN32:

Ход [%]	Значение Kv [м³/ч]
5	0.43
10	0.52
20	0.82
30	1.4
40	4.0
50	9.3
60	13.8
70	16.4
80	19.2
90	21.3
100	23.0

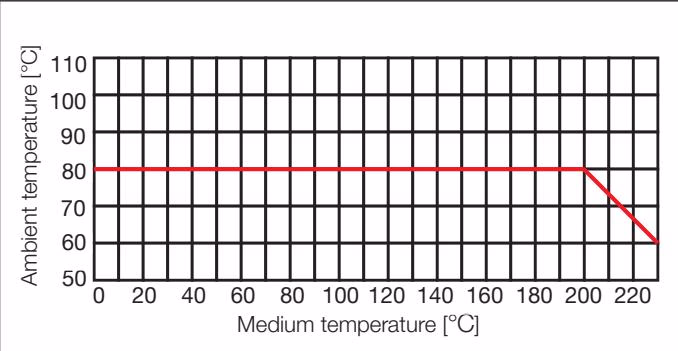

Рабочие пределы

Установка и техническое обслуживание

Инструкции по технике безопасности

Опасность травмирования из-за высокого давления в системе! Перед ослаблением трубопроводов и клапанов сбросьте давление и удалите воздух из системы.

Опасность травмирования из-за неправильной установки! Установка должна выполняться только уполномоченными специалистами с использованием соответствующих инструментов!

Подготовительные работы:

• Очистите трубопроводы от загрязнений (уплотнительный материал, металлическая стружка и т.д.).
• Перед подключением клапана убедитесь, что трубопроводы выровнены.

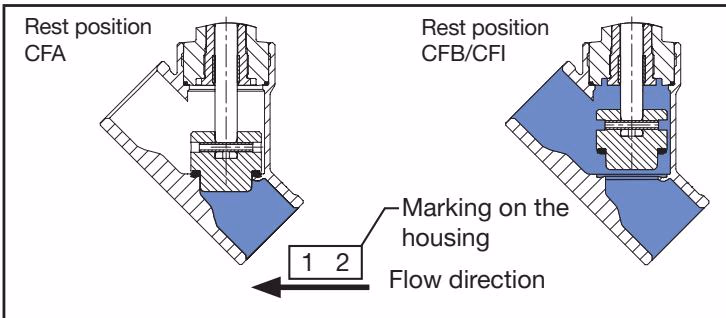

• Обратите внимание на направление потока (направление потока всегда под седло).

Установка корпуса (Приварное соединение):

• При вваривании корпуса клапана в трубопровод блок управления не должен быть установлен.
• Вварите или вклейте корпус клапана в систему трубопроводов.

Примечание

Повреждение уплотнения седла или контура седла! При установке или снятии привода клапан должен находиться в открытом положении. Для функции управления A подайте сжатый воздух (5 бар) в канал управляющего воздуха 1, чтобы открыть клапан.
