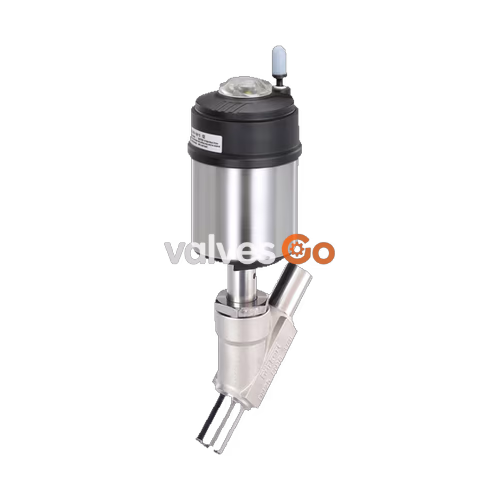

Пневматический 2/2-ходовой наклонный клапан Burkert Type 2100 специально оптимизирован для децентрализованной автоматизации процессов и отвечает жестким критериям технологических сред. Его уникальная конструкция позволяет легко интегрировать блоки автоматизации на всех этапах расширения: от электрической/оптической обратной связи по положению до пневматического управления и встроенного интерфейса полевой шины. Максимальный срок службы и герметичность достигаются за счет проверенного саморегулирующегося сальника с V-образным уплотнением. Высокоинтегрированная система клапана и блока автоматизации отличается компактной и гладкой конструкцией, встроенными каналами управляющего воздуха, степенью защиты IP65/67, NEMA Type 4X и высокой химической стойкостью.

Обзор продукта

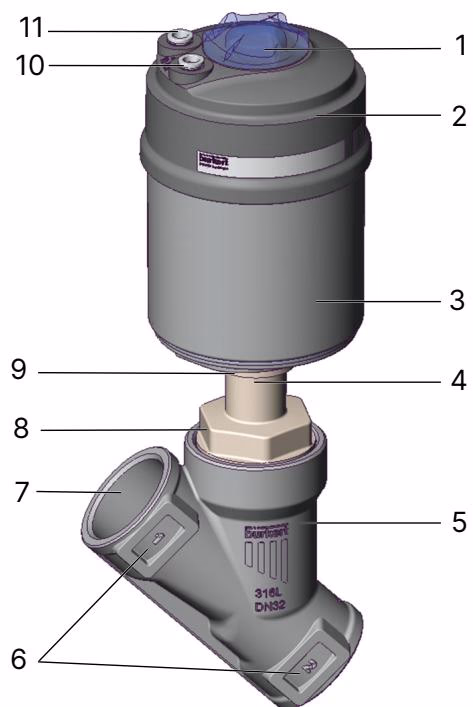

2/2-ходовой клапан

Компонент	Компонент
1 Прозрачная крышка с индикатором положения	2 Крышка привода
3 Корпус привода	4 Разгрузочное отверстие
5 Корпус клапана	6 Маркировка направления потока
7 Технологическое присоединение	8 Соединение корпуса
9 Соединение привода	10 Порт управляющего воздуха 1
11 Порт управляющего воздуха 2

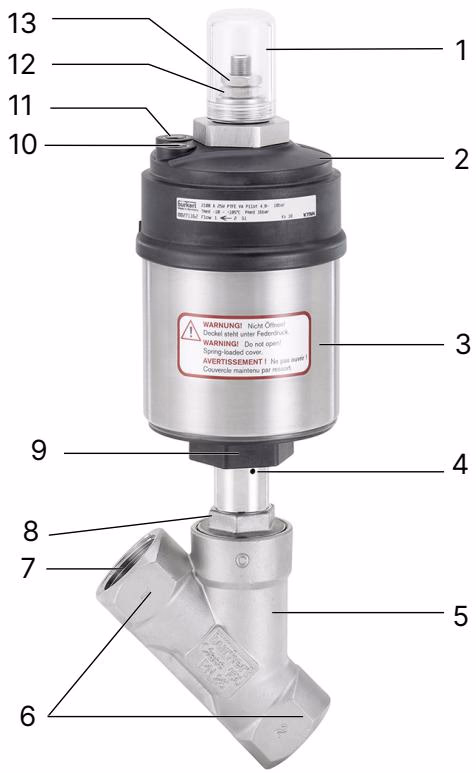

2/3-ходовой клапан

Компонент	Компонент
1 Прозрачная крышка с индикатором положения	2 Крышка привода
3 Корпус привода	4 Разгрузочное отверстие
5 Корпус клапана	6 Маркировка направления потока
7 Технологическое присоединение	8 Соединение корпуса
9 Соединение привода	10 Порт управляющего воздуха 1
11 Порт управляющего воздуха 2	12 Гайка
13 Контргайка

Основные технические данные

Свойство	Значение
Конструкция	Наклонный клапан
Номинальный диаметр	DN 10...DN 80, NPS 3/8...NPS 3
Функция безопасности	Нормально закрытый (функция управления A), нормально открытый (функция управления B)
Направление потока	Поток на открытие (под седло), поток на закрытие (над седлом)
Рабочее давление	0 бар(изб)...25 бар(изб), вакуумные версии...-0.9 бар(изб) (опция)
Номинальное давление	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Управляющее давление	2.5 бар(изб)...10 бар(изб)
Утечка в седле	Класс герметичности A (DIN EN 12266-1), уплотнение седла PTFE и PEEK, тестовая среда - воздух
Рабочая среда	Пар, вода, нейтральные газы, спирты, масла, топливо, гидравлические жидкости, растворы солей, щелочи, органические растворители, кислород и горючие газы
Температура среды	-40 °C...+230 °C
Вязкость	Макс. 600 мм²/с
Управляющая среда	Воздух, нейтральные газы
Температура окружающей среды	-10 °C...+100 °C
Степень защиты	IP65/67
Монтажное положение	Любое, предпочтительно приводом вверх

Функции управления и направление потока

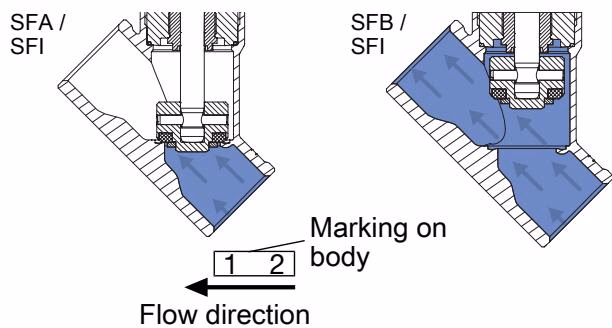

Направление потока под седло

Используйте направление потока под седло только для жидких сред, газов и пара. Поскольку среда находится под поворотной пластиной, рабочее давление способствует открытию клапана.

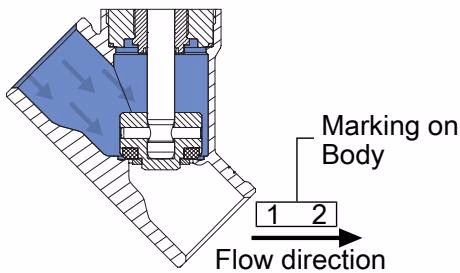

Направление потока над седлом

Используйте направление потока над седлом только для газов и пара, а также для клапанов с функцией управления A (закрывается усилием пружины в исходном положении). Поскольку среда находится над поворотной пластиной, рабочее давление способствует закрытию клапана. Рабочее давление также поддерживает герметизацию седла клапана.

ПРЕДУПРЕЖДЕНИЕ

Опасность повреждения из-за разрыва труб и оборудования при потоке над седлом. В случае жидких сред может возникнуть гидравлический удар, приводящий к разрыву труб и устройства. Не используйте клапаны с потоком над седлом для жидких сред.

Материалы

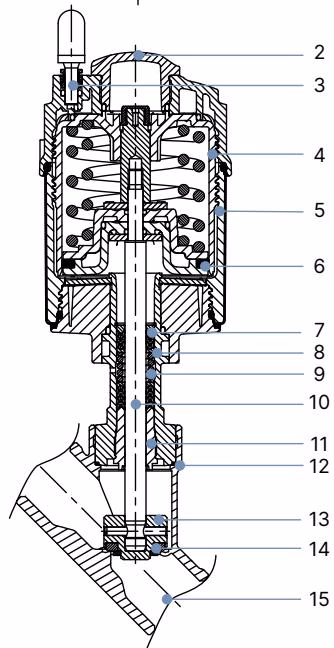

№	Элемент	Материал
1	Клемма заземления	Нержавеющая сталь 1.4301/1.4305 только для версии ATEX
2	Оптический индикатор положения	Полисульфон PSU
3	Порты управляющего воздуха	Цанговое соединение PP (стандарт). По запросу: Резьба G 1/8" Нержавеющая сталь 1.4305
4	Крышка привода	PPS
5	Корпус привода	Нержавеющая сталь 1.4561 (316Ti)
6	Уплотнение поршня	FKM
7	Пружина	Нержавеющая сталь 1.4310
8	Трубка	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
9	Сальник	V-образные кольца PTFE (с наполнителем), с пружинной компенсацией
10	Шпиндель	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
11	Направляющая шпинделя	PEEK
12	Уплотнение корпуса	Графит, PTFE (опция)
13	Поворотная пластина	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
14	Уплотнение седла	PTFE, PEEK (опция)
15	Корпус клапана	Нержавеющая сталь CF3M

Примечание

Смазочные материалы для сальника и привода классифицируются согласно NSF H1.

Эксплуатационные ограничения

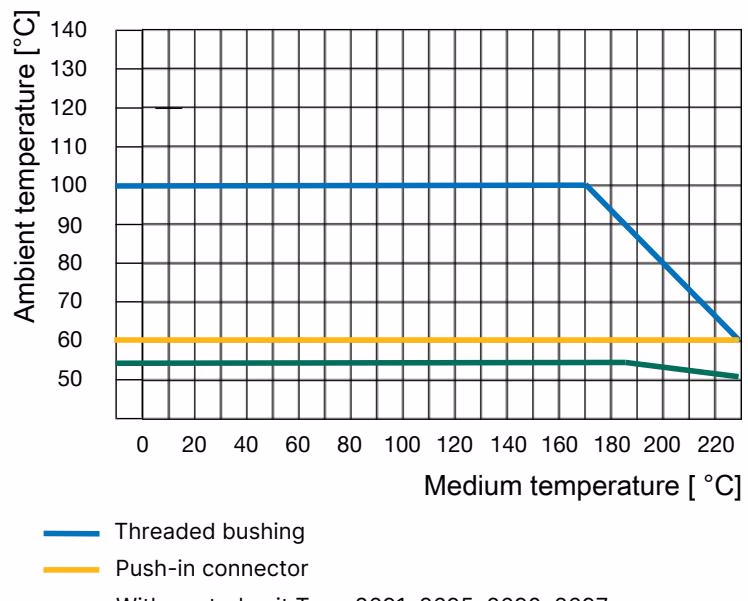

Ограничения применения по температуре окружающей среды и температуре среды

Порт управляющего воздуха	Температура среды для уплотнения PTFE и PEEK [°C]	Температура окружающей среды [°C]
Цанговое соединение	-10...+230	-10...+60
Резьбовая втулка	-10...+230	-10...+100

Сертификаты и соответствие стандартам

• Взрывозащита: EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db. IECEx EPS 18.0007X.
• Питьевая вода: Подходит для использования в системах питьевого водоснабжения. Материалы соответствуют принципам оценки UBA.
• Пищевая промышленность и гигиена: Соответствует Своду федеральных правил FDA, биосовместимость USP, соответствует Регламенту ЕС 1935/2004, соответствует пищевым стандартам Китая GB.
• Прочее: Классификация DNV GL, пригодность для кислорода, горючие газы (Регламент ЕС 2016/426), TA Luft.

Указания по безопасности для взрывоопасных зон (ATEX)

ОПАСНОСТЬ ВЗРЫВА ИЗ-ЗА ЭЛЕКТРОСТАТИЧЕСКОГО ЗАРЯДА

Во взрывоопасных зонах существует риск взрыва в случае внезапного разряда электростатически заряженных устройств или людей.

• Примите соответствующие меры, чтобы гарантировать отсутствие накопления электростатического заряда во взрывоопасной зоне.
• Очищайте поверхность устройства только путем аккуратного протирания влажной или антистатической тканью.
• Заземлите привод и корпус клапана.
• Если используется пластиковый корпус клапана, заземлите привод отдельно.
