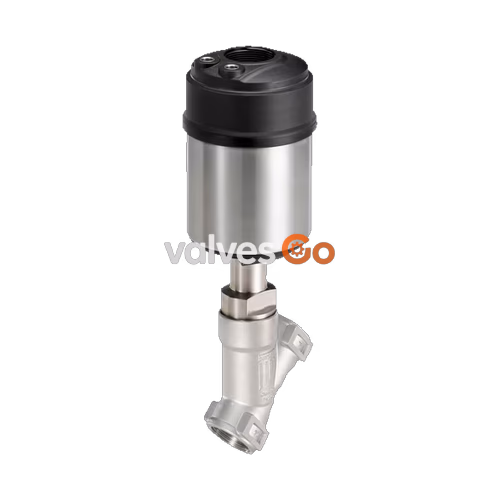

Бюркерт (BURKERT) Type 2300 (SKU 369471) — это пневмоприводной двухходовой угловой регулирующий клапан, предназначенный для жидких и газообразных сред. Оснащен корпусом из нержавеющей стали с внутренней резьбой G1, номинальным диаметром седла 25 мм и пропускной способностью (значение Kv) 16 м³/ч. Рабочий диапазон давления составляет от 0 до 25 бар, а температура среды — от -10 °C до 185 °C. Используется нормально закрытая (NC) функция управления A, требуемое управляющее давление составляет от 5.5 до 7 бар.

Конструкция углового клапана Type 2300 соответствует критериям для технологических сред. Срок службы и герметичность поддерживаются саморегулирующимся сальником. Параболический плунжер обеспечивает пропускную способность примерно на 35% больше, чем у обычных регулирующих клапанов. Конструкция позволяет интегрировать модули автоматизации, включая цифровые электропневматические позиционеры или технологические контроллеры.

Функции управления

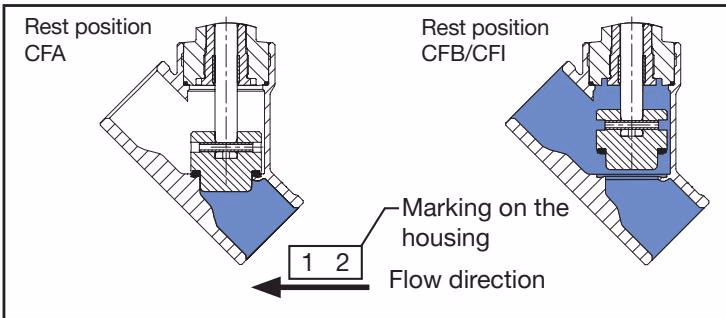

Седло клапана всегда закрывается против потока среды.

• Функция управления A (CFA): Закрывается усилием пружины в исходном положении.
• Функция управления B (CFB): Открывается усилием пружины в исходном положении.
• Функция управления I (CFI): Функция приведения в действие посредством попеременного повышения давления.

Риск сбоя управляющего давления

При функции управления I блок управления и возврат являются пневматическими. При падении давления определенное положение не достигается. Чтобы обеспечить контролируемый перезапуск устройства, сначала подайте управляющее давление, а затем включите подачу среды.

Сертификаты и соответствие

• Взрывозащита: ATEX (II 2G Ex h IIC T4...T2 Gb, II 2D Ex h IIIC T135 °C...T300 °C Db) и IECEx.
• Пищевая промышленность и гигиена: FDA, USP, Регламент EC 1935/2004, Китайские пищевые стандарты GB.
• Питьевая вода: Материалы соответствуют принципам оценки (UBA).
• Классификация DNV GL: Допущено к установке на судах, классифицированных DNV GL.

Материалы

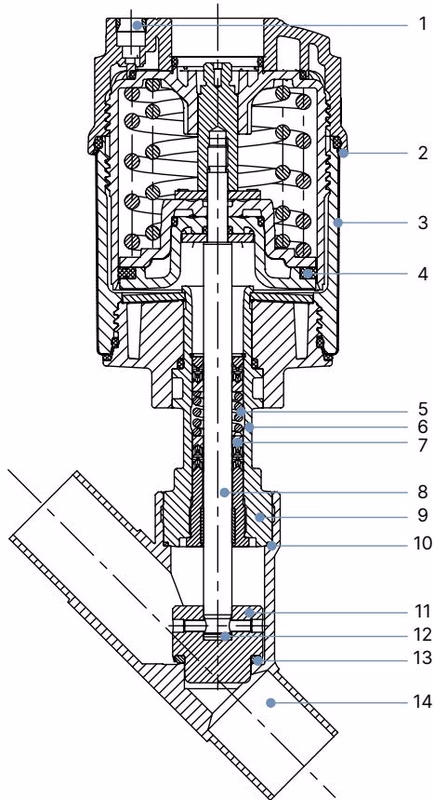

№	Элемент	Материал
1	Каналы управляющего воздуха	Вставной соединитель PP (стандарт)
2	Крышка привода	PPS
3	Корпус привода	Нержавеющая сталь 1.4561 (316Ti)
4	Уплотнение поршня	FKM
5	Пружина	Нержавеющая сталь 1.4310
6	Трубка	Нержавеющая сталь CF3M
7	Сальник	V-образные кольца из PTFE (с наполнителем), с пружинной компенсацией
8	Шпиндель	Нержавеющая сталь 1.4401 (316)/1.4404 (316L)
9	Направляющая шпинделя	Нержавеющая сталь 1.4404 (316L)
10	Уплотнение корпуса	Графит или PTFE
11	Регулирующий конус	Нержавеющая сталь 1.4571
12	Пружинный штифт	Нержавеющая сталь 1.4310
13	Уплотнение седла	Нержавеющая сталь 1.4571, PTFE или PEEK
14	Корпус клапана	Нержавеющая сталь CF3M

Конструкция и принцип работы

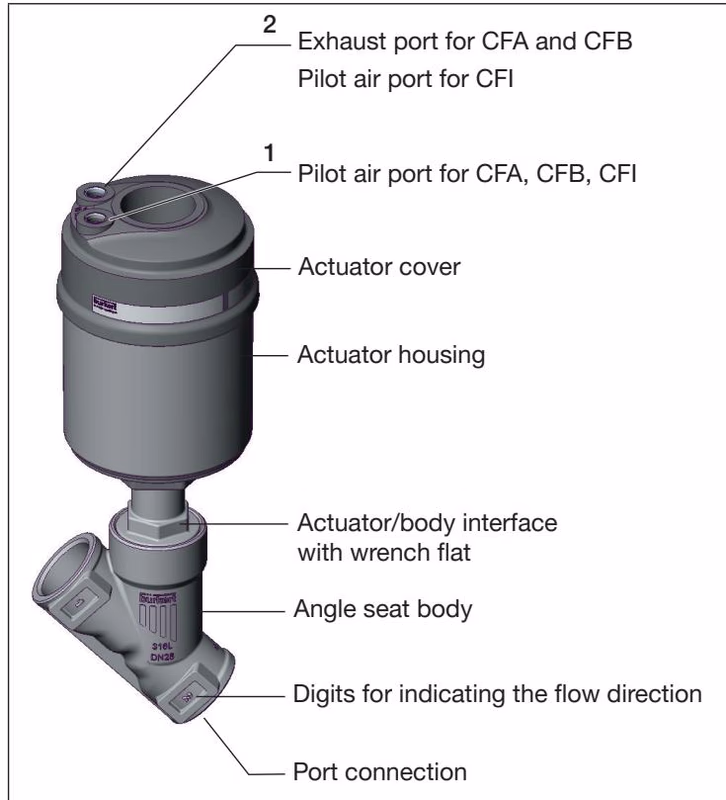

Угловой регулирующий клапан состоит из пневматического поршневого привода, регулирующего конуса и 2/2-ходового углового корпуса клапана. Регулирующий конус модульно соединен со шпинделем привода с помощью пружинного прямого штифта. Направление потока всегда под седлом клапана.

Поскольку давление среды находится под регулирующим конусом, оно помогает открыть клапан.

Риск утечки клапана

Слишком низкое минимальное управляющее давление для CFB и CFI или несоблюдение допустимого давления среды может привести к утечке в седле клапана. Соблюдайте минимальное управляющее давление и не превышайте давление среды.

Условия эксплуатации

Рабочий диапазон ограничен номинальным давлением в соответствии с применимым стандартом.

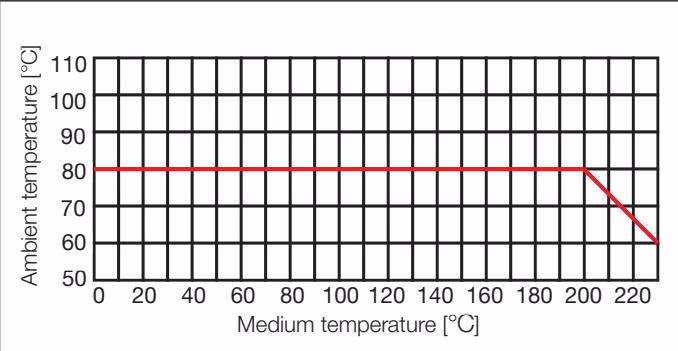

Размер привода [мм]	Материал привода	Среда (Уплотнение седла Сталь)	Среда (Уплотнение седла PTFE)	Окружающая среда
50, 70, 90, 130	PPS	от -10 до +230 °C	от -10 до +130 °C	от -10 до +60 °C / от -10 до +100 °C

Монтаж

При установке привода клапан должен находиться в открытом положении, чтобы предотвратить повреждение уплотнения седла или контура седла.

DN	Момент затяжки [Нм]
15	45 ± 3
20	50 ± 3
25	60 ± 3
32, 40	65 ± 3
50	70 ± 3
65	100 ± 3
