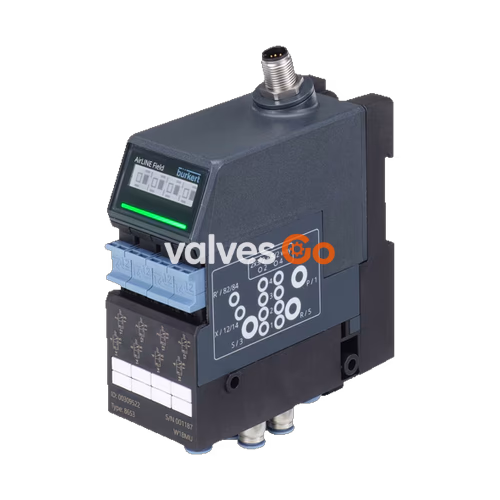

Пневмоостров Бюркерт (Bürkert) Тип 8653 AirLINE Field (артикул 377659) разработан для применения в сфере автоматизации процессов. Диагностические функции отображаются на ЖК-дисплее в виде открытого текста и символов, что облегчает распознавание сообщений и сокращает время ввода в эксплуатацию и технического обслуживания. Конструкция аппаратного обеспечения позволяет устанавливать устройство в непосредственной близости от привода, а класс защиты IP65/67 исключает необходимость в дополнительных защитных корпусах, таких как шкаф управления.

Ключевые пневматические функции обеспечивают надежность технологического процесса. Обратные клапаны, встроенные в каналы отвода воздуха, предотвращают непреднамеренное срабатывание, вызванное скачками давления.

Общие технические данные

Характеристика	Значение
Материал корпуса	PPA
Материал уплотнения	NBR и PUR
Максимальная ширина установки	48,6 мм
Ширина на станцию	11 мм
Количество слотов для клапанов	Макс. 4
Диапазон давления	От вакуума до 8 бар
Внешний подвод воздуха	от 3 до 8 бар
Расход (значение $Q_{Nn}$ для воздуха)	310 л/мин (измерено при +20 °C, давлении 6 бар на входе клапана и перепаде давления 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность на клапан	0,7 Вт (0,1 Вт после снижения мощности)
Номинальный ток на клапан	29 мА (10 мА после снижения мощности)
Потребление тока	< 400 мА (с подключением к полевой шине)
Рабочая среда	Сухой сжатый воздух без масла или с маслом, нейтральные газы (рекомендуется фильтр 5 мкм)
Температура окружающей среды	от -10 °C до +55 °C

Принцип действия

Модель 377659 сконфигурирована с принципом действия D (CF D).

Символ	Описание
CF D	2 × 3/2-ходовых электромагнитных клапана. Сервоуправление, с ручным дублированием. Нормально открытый.

Подключения устройства

В устройстве используется 5-контактный круглый штекер M12 с А-кодированием для варианта büS/CANopen.

Контакт	Назначение
1	ЭКРАНИРОВАНИЕ
2	Напряжение питания 24 В
3	GND (Земля)
4	CAN_H (подключение büS)
5	CAN_L (подключение büS)

Монтаж и безопасность

Электромагнитные поля и электростатический разряд

Электростатический разряд на устройстве может привести к сбоям в работе. Если функциональное заземление (FE) не подключено, условия закона об ЭМС не соблюдаются. В зависимости от условий монтажа используйте короткий кабель большого сечения для подключения устройства или стандартной рейки к функциональному заземлению.

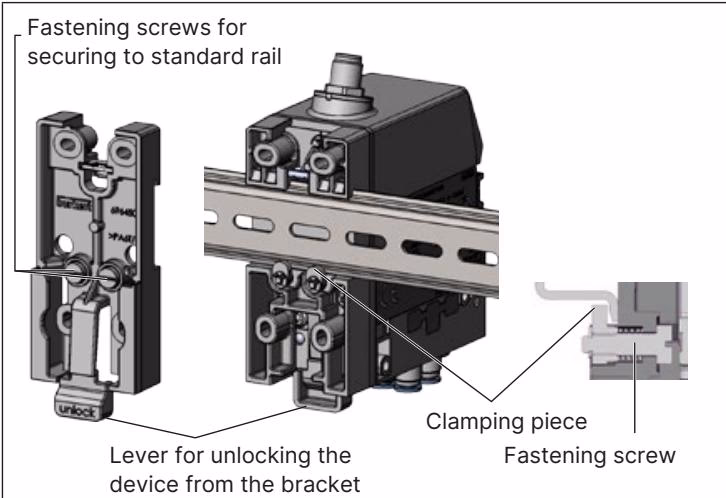

Монтаж на стандартную DIN-рейку

1. Отодвиньте рычаг для разблокировки устройства и потяните устройство вверх из кронштейна.
2. С помощью шлицевой отвертки осторожно поверните крепежные винты на кронштейне до упора против часовой стрелки.
3. Установите кронштейн на стандартную рейку, слегка наклонив его вверх, и задвиньте на место.
4. Поверните крепежные винты на кронштейне до упора по часовой стрелке, чтобы зафиксировать зажимные элементы.
5. Вставьте направляющие стержни полевого модуля сверху вниз в направляющий паз кронштейна до слышимого щелчка механизма фиксации.
