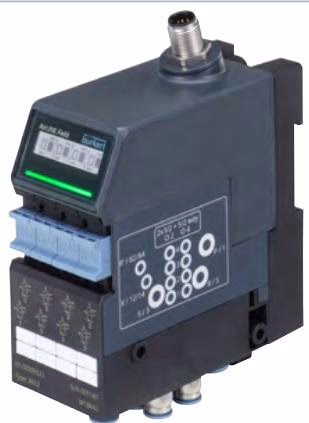

宝德 (Bürkert) 8653 型 AirLINE Field 阀岛（订货号 377659）专为满足过程自动化的要求而开发。诊断功能以纯文本和符号的形式显示在液晶显示屏上，简化了所显示消息的分配，从而缩短调试和维护时间。硬件结构经过优化，可靠近执行器安装，且 IP65/67 防护等级外壳免除了对控制柜等额外防护外壳的需求。
主要气动装置功能优化提高了气动动作的可靠性和安全性。排气管道中集成的止回阀可避免因压力峰值而意外触发。
常规技术参数
| 属性 | 规格 |
|---|---|
| 外壳材料 | PPA |
| 密封件材料 | NBR 和 PUR |
| 阀岛的最大宽度 | 48.6 mm |
| 排列尺寸 | 11 mm |
| 阀槽的数量 | 最多 4 个 |
| 压力范围 | 真空至 8 bar |
| 外部供气（辅助先导空气） | 3 至 8 bar |
| 流量 $Q_{Nn}$ 值（空气） | 310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC（±10% 公差） |
| 每个阀门的标称功率 | 0.7 W（功率下降后 0.1 W） |
| 每个阀门的额定电流 | 29 mA（功率下降后 10 mA） |
| 电流消耗 | < 400 mA（对于现场总线接口） |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器） |
| 环境温度 | -10 °C 至 +55 °C |
电路功能 / 作用方式
377659 型号配置为作用方式 D (WW D)。
| 符号 | 说明 |
|---|---|
| 作用方式 D | 2 个二位三通电磁阀。伺服辅助式，带手动开关。不通电时常开位置。 |
连接方式
该设备在 büS/CANopen 版本中使用 M12 5 针 A 型圆形插头。
| 引脚 | 分配 |
|---|---|
| 1 | 屏蔽 |
| 2 | 电源电压 24 V |
| 3 | GND |
| 4 | CAN_H (büS 接口) |
| 5 | CAN_L (büS 接口) |
安装与安全
电磁场与静电放电危险
设备上的静电放电可能导致功能故障。如果未连接功能接地 (FE)，则不符合 EMC 法规的要求。根据安装情况，请使用横截面较大的短电缆将设备或标准导轨连接至功能接地。
标准导轨安装步骤
- 向后推用于解锁设备的控制杆，同时将设备向上拉出支架。
- 使用一字螺丝刀，小心地将支架上的紧固螺钉逆时针拧到底。
- 将支架稍微向上倾斜定位在标准导轨上，然后将其推入到位。
- 顺时针将支架上的紧固螺钉拧到底，以固定夹紧件。
- 将现场模块上的导杆从上到下推入支架的导槽中，直到听到锁定机构啮合的声音。
