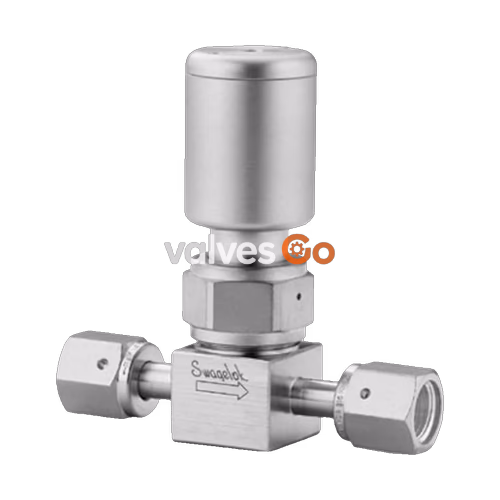

Сильфонные клапаны высокой чистоты Сважлок (Swagelok) SS-BNV51-O из нержавеющей стали 316L имеют бессальниковую конструкцию и сварное уплотнение для надежной изоляции системных сред и обеспечения герметичности. Сильфонные клапаны идеально подходят для применений, где критически важна герметичность по отношению к атмосфере. Данная модель имеет прямой (двухходовой) профиль потока, нормально открытый пневмопривод и фитинги VCR 1/4 дюйма с внутренней резьбой и торцевым уплотнением по металлической прокладке.

Технические характеристики

Характеристика	Значение
Режим работы привода	Нормально открытый с пружинным возвратом
Тип привода	Пневматический
Материал сильфона	Нержавеющая сталь 321
Материал корпуса	Нержавеющая сталь 316L
Уплотнение корпуса	Нет
Процесс очистки	Специальная очистка и упаковка (SC-11)
Размер соединения 1	1/4 in.
Тип соединения 1	Торцевое уплотнение (металлическая прокладка) внутренняя резьба VCR
Размер соединения 2	1/4 in.
Тип соединения 2	Торцевое уплотнение (металлическая прокладка) внутренняя резьба VCR
Максимальный CV	0.3
Профиль потока	Прямой (2-ходовой)
Прокладка	Нет
Максимальная температура, °F (°C)	200 (93)
Номинальное давление при макс. температуре	200°F при 400 PSIG / 93°C при 27.5 BAR
Минимальная температура, °F (°C)	-40 (-40)
Номинальное давление при комнатной температуре	400 PSIG при 100°F / 27.5 BAR при 37°C
Класс обслуживания	Общий
Материал наконечника штока	PCTFE
Тип штока	Конический
Качество поверхности	Ra 20 μin
Испытания	Испытание на утечку гелия согласно SCS-00020
eClass (4.1)	37010201
eClass (5.1.4)	37010201
eClass (6.0)	37010201
eClass (6.1)	37010201
eClass (10.1)	37010201
UNSPSC (4.03)	40141600
UNSPSC (10.0)	40141609
UNSPSC (11.0501)	40141609
UNSPSC (13.0601)	40141609
UNSPSC (15.1)	40141609
UNSPSC (17.1001)	40141600

Взаимозаменяемость

Не смешивайте и не заменяйте изделия или компоненты Swagelok, не регулируемые стандартами промышленного дизайна, включая концевые соединения трубных фитингов Swagelok, деталями других производителей.
