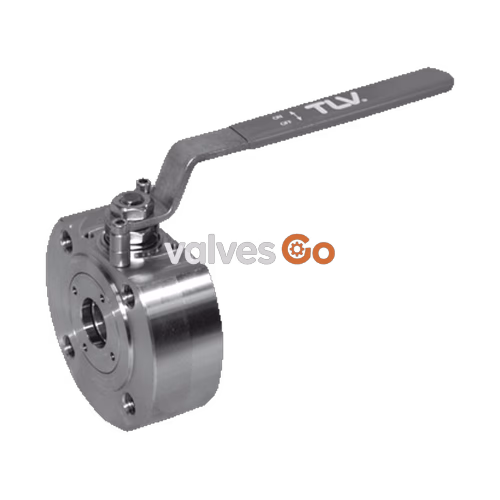

Шаровой кран ТЛВ TLV BV6 — это полнопроходной шаровой кран межфланцевого типа, предназначенный для пара, воды, воздуха и других сред. Он имеет необслуживаемую конструкцию, оснащен штоком с тройным уплотнением и защитой от выброса, а также седлами шара из термостойкого ПТФЭ/графита. Кран доступен в вариантах из углеродистой (BV6S) и нержавеющей стали (BV6E).

WARNING

Не использовать для токсичных, легковоспламеняющихся или иных опасных сред.

Особенности

• Полнопроходной шаровой кран межфланцевого типа для пара, воды, воздуха и других сред.
• Шток с тройным уплотнением и защитой от выброса.
• Седла шара изготовлены из термостойкого ПТФЭ/графита.
• Не требует технического обслуживания.
• Простота в эксплуатации.
• «Пожаробезопасная» (Fire safe) конструкция в соответствии с BS 6755, API 607, API 6FA.
• Возможно подключение приводов в соответствии с ISO 5211.

Директива по оборудованию под давлением (PED)

Классификация согласно PED 2014/68/EU, группа сред 2.

Размер	Категория	Маркировка CE
От DN 15 до 25	—	Ст. 4, п. 3 (надлежащая инженерная практика), маркировка CE не допускается*
От DN 32 до 100		с маркировкой CE и декларацией соответствия

* Произведено в соответствии с надлежащей инженерной практикой

Технические характеристики

Модель	BV6S	BV6E
Материал корпуса	Углеродистая сталь A105 (C22.8)	Нержавеющая сталь AISI316 (1.4401)
Соединение	Межфланцевое (Between Flanges)	Межфланцевое (Between Flanges)
Размер	DN 15 - 100	DN 15 - 100
Максимальное рабочее давление (barg) PMO	9	9
Максимальная рабочая температура (°C) TMO	180	180

Местные нормы могут ограничивать использование данного продукта значениями ниже указанных условий.

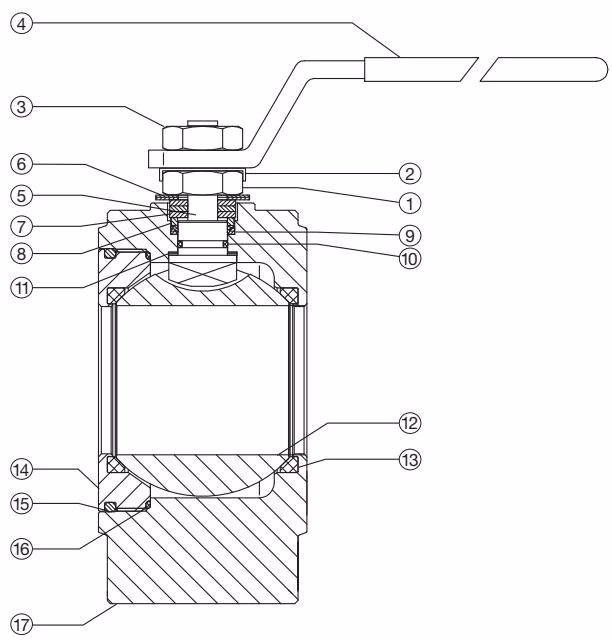

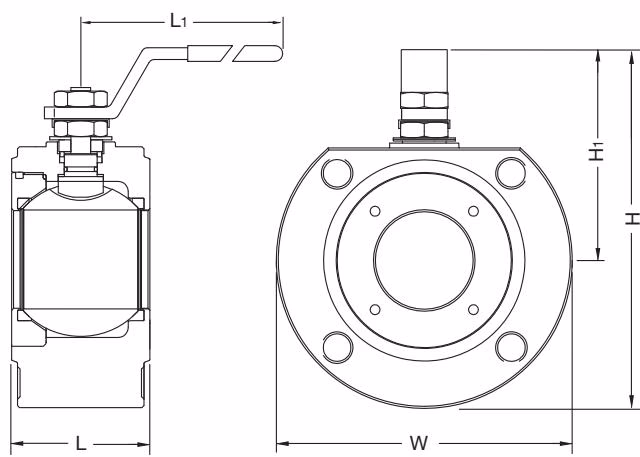

Размеры

BV6S (Углеродистая сталь), DN 15 - 100
BV6E (Нержавеющая сталь), DN 15 - 50

DN (DIN 2501 PN 16)	L	H	H1	L1	W	Отверстия под болты	Вес*(кг)
15	35	110	65	140	90	M12×4	1.3
20	38	120	70	140	100	M12×4	1.8
25	43	137	82	180	110	M12×4	2.5
32	54	150	85	180	130	M16×4	4.3
40	60	172 [177]	102	230	140 [150]	M16×4	5.5
50	70	185 [192.5]	110	230	150 [165]	M16×4	7.3

[ ] Для BV6E (Нержавеющая сталь)
* Указан вес для модели BV6S (углеродистая сталь)

Значения Cv и Kvs

DN	15	20	25	32	40	50	65	80	100
Kvs	20	60	100	130	170	280	510	770	1200
Cv (UK)	19	58	97	126	165	272	496	748	1166
Cv (US)	23	70	117	152	198	327	595	899	1400
