Подъёмный тип

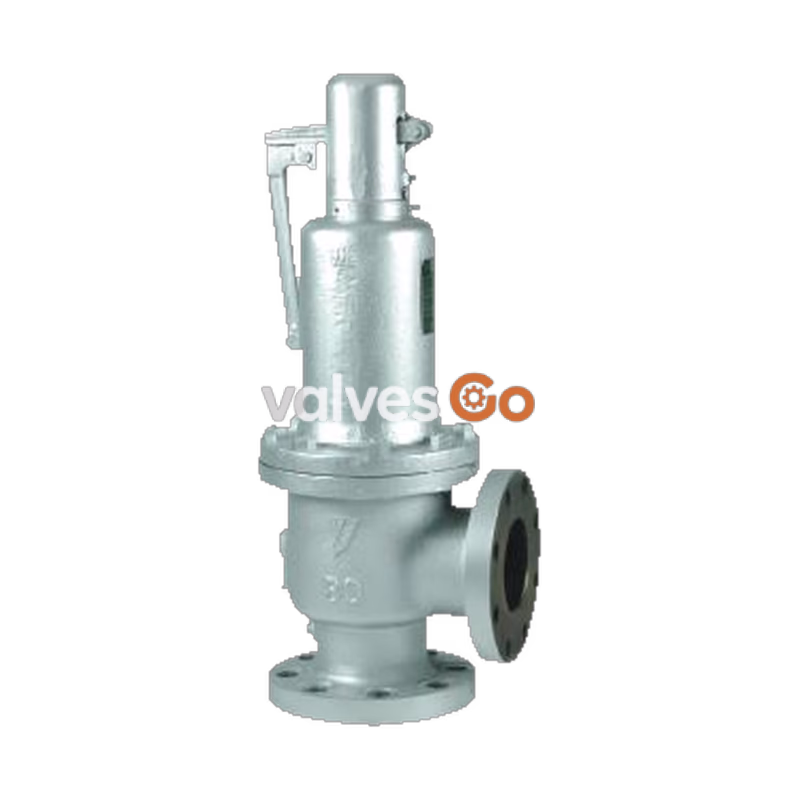

Ёситакэ (Yoshitake) AF-2 — это полнопроходной предохранительный сбросной клапан, предназначенный для пара. Клапан имеет конструкцию закрытого типа с механизмом ручного подрыва (рычагом), оснащен демпфером (dash-pot) для предотвращения утечек и сертифицирован для испытаний газом под высоким давлением.
Особенности
- Пропускная способность больше, чем у клапанов стандартного подъема.
- Благодаря механизму рычага, проверку сброса можно проводить вручную при достижении давления более 75% от давления срабатывания.
Спецификации
| Конструкция | Открытого типа с рычагом |
|---|---|
| Рабочая среда | Пар |
| Рабочее давление | 0.18-1.6 МПа |
| Максимальная температура | 220°C |
| Материал: Корпус клапана | Высокопрочный чугун |
| Материал: Клапан и седло | Нержавеющая сталь |
| Присоединение | Вход: Фланец JIS B 8210 10K RF* Выход: Фланец JIS B 2239 10K FF |
::: note * При рабочем давлении более 1.0 МПа на входе используется фланец JIS B 8210 20K RF. :::

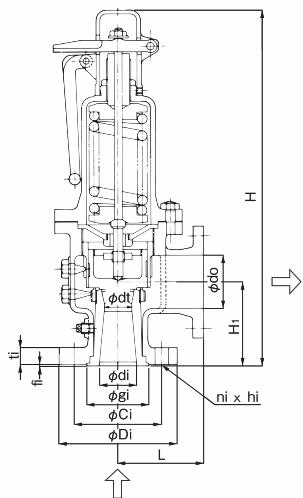

Размеры и вес
| Номинальный размер | Диаметр (di x dt x do) | Площадь проходного сечения (мм²) | Подъем (мм) | L (мм) | H1 (мм) | H (мм) | Вход Di | Вход Ci | Вход gi | Вход ti | Вход fi | Вход ni x hi | Выход | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65A | 65 x 49 x 90 | 1884.7 | 11.1 | 150 | 142 | 630 | 200 | 160 | 105 | 30 | 2 | 8 x 23 | 100A | 50.0 |
| 80A | 75 x 57 x 100 | 2550.7 | 13.0 | 165 | 160 | 682 | 210 | 170 | 125 | 32 | 2 | 8 x 23 | 100A | 62.3 |
Таблица сертифицированной пропускной способности
Для пара (температура насыщения) <Стандарт конструкции сосудов под давлением>(Единица измерения: кг/ч)
| Номинальный размер \ Давление МПа | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65A | 2467 | 3313 | 4171 | 4999 | 5821 | 6636 | 7444 | 8253 | 9067 | 9877 | 10684 | 11488 | 12300 | 13098 | 13907 |
| 80A | 3339 | 4484 | 5645 | 6766 | 7878 | 8981 | 10074 | 11170 | 12271 | 13368 | 14460 | 15547 | 16647 | 17727 | 18821 |
<Стандарт конструкции котлов>(Единица измерения: кг/ч)
| Номинальный размер \ Давление МПа | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | 1.5 | 1.6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65A | 2429 | 3198 | 3978 | 4735 | 5505 | 6269 | 7033 | 7784 | 8547 | 9306 | 10063 | 10816 | 11578 | 12338 | 13096 |
| 80A | 3287 | 4328 | 5385 | 6409 | 7451 | 8484 | 9518 | 10535 | 11567 | 12595 | 13619 | 14638 | 15669 | 16698 | 17725 |
INFO
Пожалуйста, обратитесь к оригинальной документации (стр. 3-12) для получения информации о процедуре расчета выбора номинального размера.

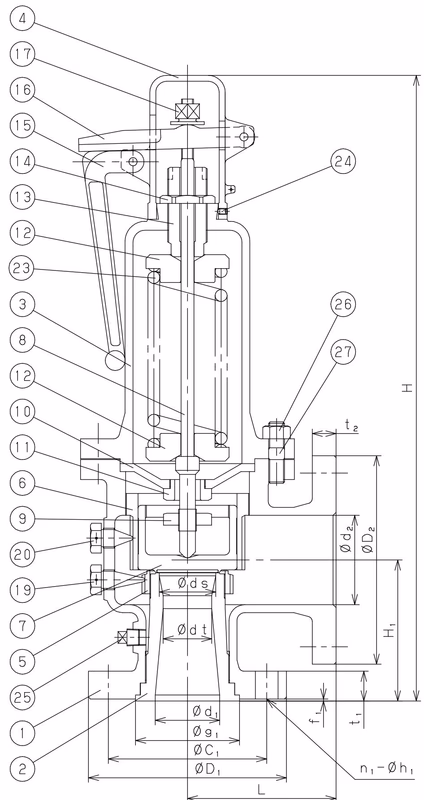

Конструкция
