Ёситакэ Yoshitake AL-10 — компактный и легкий предохранительный клапан подъемного типа для паровых систем. Он имеет открытую конструкцию с пружинным корпусом из ковкого чугуна и доступен с бронзовым или нержавеющим клапаном и седлом. AL-10 поддерживает рабочее давление 0.05-1.0 MPa и максимальную рабочую температуру 220℃.

Особенности

1. Компактный и легкий предохранительный клапан подъемного типа, простой в установке.
2. Благодаря рычажному механизму подъемного клапана проверку сброса можно выполнять вручную при давлении более 75% от давления открытия (открытый тип с рычагом).

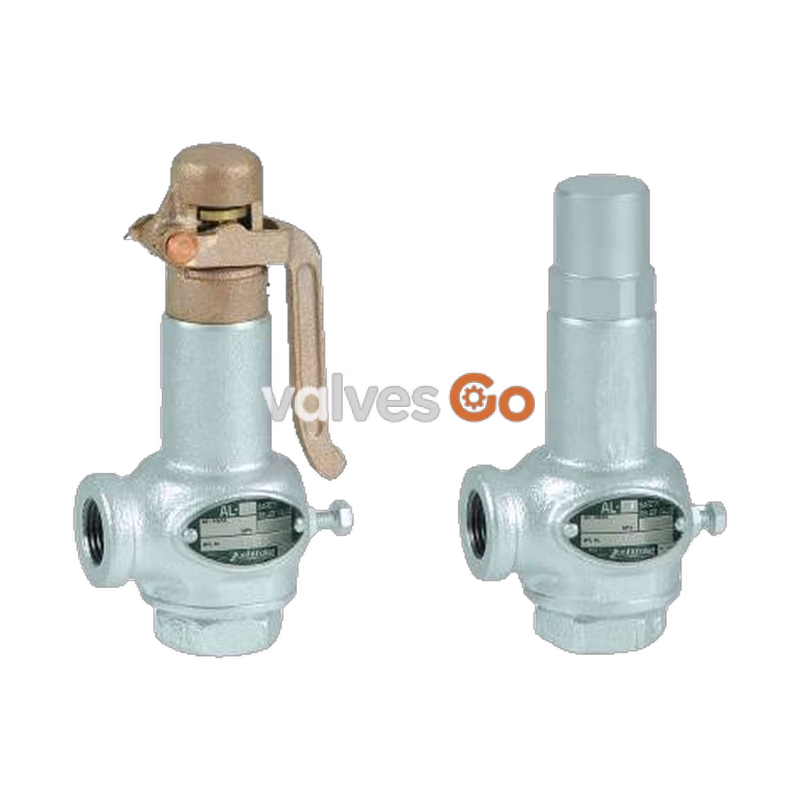

Открытый тип с рычагом

Открытый тип без рычага

Технические характеристики

Конструкция	Открытый тип
Применение	Пар
Рабочее давление	0.05-1.0 MPa
Макс. температура	220℃
Материал (пружинный корпус)	Ковкий чугун
Материал (клапан, седло)	Бронза или нержавеющая сталь
Присоединение	Резьбовое JIS Rc

Настроечное давление

Диапазон настроечного давления см. в диаграмме на P.3-80 оригинального каталога.

Размеры и вес

Условный проход	d	L (mm)	H1 (mm)	H (с рычагом) (mm)	H (без рычага) (mm)	D (mm)	Площадь потока πDe (mm²)	Вес (kg)
15A	Rc 1/2	40	40	154	142	16	20.1	1.0
20A	Rc 3/4	45	50	173	161	21	34.6	1.5
25A	Rc 1	50	60	193	181	26	53.0	1.8
32A	Rc 1-1/4	60	70	232	219	33	85.5	3.1
40A	Rc 1-1/2	65	75	250	237	41	132.0	4.5
50A	Rc 2	80	85	284	271	51	204.2	6.2

Таблица сертифицированной пропускной способности AL-10

Для пара (температура насыщения), стандарт конструкции сосудов под давлением.

Давление MPa / условный проход	0.05	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
15A	15	20	29	40	50	60	70	80	90	100	109
20A	27	35	51	69	87	104	121	138	155	172	189
25A	42	54	78	105	133	159	186	212	237	263	289
32A	67	87	127	170	215	257	300	342	383	425	467
40A	104	135	196	263	332	397	463	528	592	656	721
50A	161	209	303	407	513	615	716	817	916	1016	1116
(Единица: kg/h)

Выбор условного прохода

Методику расчета для выбора условного прохода см. на P.3-12 оригинального каталога.

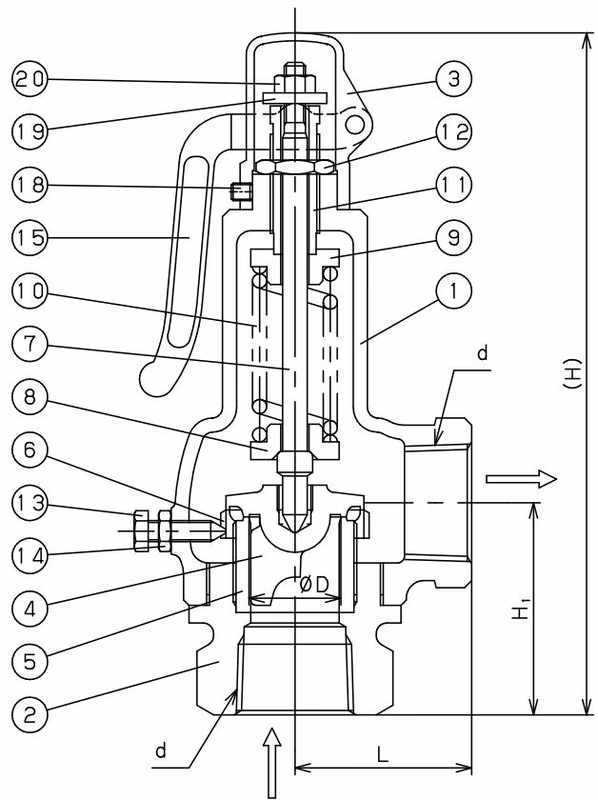

Конструкция и детали (с рычагом)

No.	Наименование детали	Материал
1	Пружинный корпус	Ковкий чугун (FCD450)
2	Корпус клапана	Ковкий чугун (FCD450)
3	Колпачок	Бронза (CAC406)
4	Клапан	Бронза (CAC406)
5	Седло клапана	Бронза (CAC406C или CAC406)
6	Седловое кольцо	Бронза или латунь (CAC406C, C3771 или C3604)
7	Шпиндель	Латунь (C3604)
8	Пружинная шайба	Латунь (C3604)
9	Пружинная шайба	Латунь (C3604)
10	Пружина	Рояльная проволока или легированная сталь
11	Регулировочный винт	Латунь (C3604)
12	Контргайка	Латунь (C3604)
13	Установочный винт	Сталь
14	Контргайка	Сталь
15	Рычаг	Бронза (CAC406)
16	Палец рычага	Латунь (C3604)
18	Установочный винт	Сталь
19	Кольцо шпинделя	Латунь (C3604)
20	Гайка шпинделя	Сталь или латунь
21	Табличка	Нержавеющая сталь (SUS304)

Конструкция и детали (без рычага)

No.	Наименование детали	Материал
1	Пружинный корпус	Ковкий чугун (FCD450)
2	Корпус клапана	Ковкий чугун (FCD450)
3	Колпачок	Латунь или чугун (C3604 или FC200)
4	Клапан	Литая нержавеющая сталь (SCS14A)
5	Седло клапана	Литая нержавеющая сталь или нержавеющая сталь (SCS13 или SUS304)
6	Седловое кольцо	Бронза или латунь (CAC406C, C3771 или C3604)
7	Шпиндель	Латунь (C3604)
8	Пружинная шайба	Латунь (C3604)
9	Пружинная шайба	Латунь (C3604)
10	Пружина	Рояльная проволока или легированная сталь
11	Регулировочный винт	Латунь (C3604)
12	Контргайка	Латунь (C3604)
13	Установочный винт	Сталь
14	Контргайка	Сталь
15	Табличка	Нержавеющая сталь (SUS304)

При заказе

При заказе укажите наличие или отсутствие рычага, материал клапана и седла, а также настроечное давление.
