Ёситакэ Yoshitake EB-1J — одинарный сильфонный компенсатор, предназначенный для пара, воздуха, холодной и горячей воды, масла и других нейтральных жидкостей. Соответствует JIS B 2352 (область применения A), отличается простой конструкцией, объединяющей фланец, короткую трубу и сильфон в единый узел. Внутренние части из нержавеющей стали обеспечивают высокую коррозионную стойкость, наружная труба защищает сильфон от внешних ударов, а внутренняя труба предотвращает потери давления и вибрацию.

Особенности

• Простая конструкция, объединяющая фланец, короткую трубу и сильфон.
• Наружная труба для защиты сильфона от повреждений при внешних ударах.
• Внутренняя труба из нержавеющей стали для предотвращения потерь давления, вибрации, ударов, коррозии и других проблем.
• Внутренние части из нержавеющей стали обеспечивают высокую коррозионную стойкость и выдающуюся долговечность.

Технические характеристики

• Применение: Пар, воздух, холодная и горячая вода, масло, другие неопасные жидкости
• Максимальное давление: 1.0 MPa
• Максимальная температура: 220°C
• Максимальное осевое удлинение: 35 мм (растяжение 10 мм, сжатие 25 мм)
• Материал (наружная труба): Углеродистая сталь
• Материал (сильфон, внутренняя труба): Нержавеющая сталь (SUS316L)
• Присоединение: Фланцевое JIS 10K FF

Примечание

Растяжение с одной стороны от центрального якоря составляет 10 мм, сжатие — 25 мм. Доступна полностью нержавеющая версия.

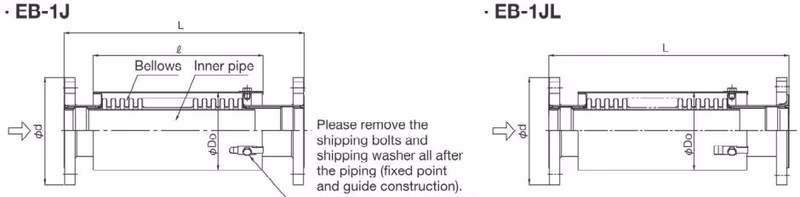

Размеры и вес

Условный проход	L	Максимальная рабочая длина	Минимальная рабочая длина	Максимальное осевое удлинение δ	Do	d	l	Вес (кг)
20A	365	375	340	35	58.2	100	235	2.6
25A	365	375	340	35	58.2	125	235	3.3
32A	365	375	340	35	73.2	135	235	4.8
40A	365	375	340	35	73.2	140	235	5.0
50A	365	375	340	35	98.2	155	239	5.7
65A	415	425	390	35	109.7	175	289	8.9
80A	415	425	390	35	135.7	185	288	10.1
100A	415	425	390	35	161.7	210	288	11.0
125A	440	450	415	35	212.1	250	292	21.0
150A	440	450	415	35	235.1	280	293	26.3
200A	440	450	415	35	291.6	330	280	35.3
250A	465	475	440	35	332.6	400	287	52.5

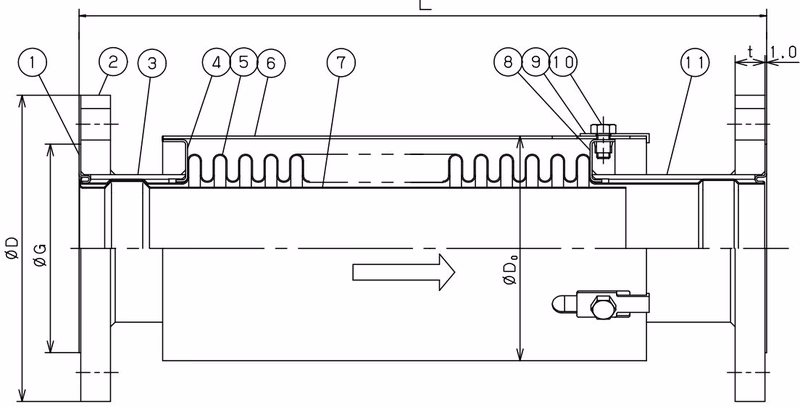

Структурный чертёж и детали

№	Наименование	Материал
1	Седло набивки	Нержавеющая сталь (SUS316L)
2	Фланец	Прокатная сталь (SS400)
3	Направляющая труба	Труба из углеродистой стали (STK)
4	Кольцо	Прокатная сталь (SS400)
5	Сильфон	Нержавеющая сталь (SUS316L)
6	Наружная труба	Прокатная низкоуглеродистая сталь (SPHC)
7	Внутренняя труба	Нержавеющая сталь (SUS316L)
8	Кольцо	Прокатная сталь (SS400)
9	Транспортная шайба	Прокатная низкоуглеродистая сталь (SPHC)
10	Транспортный болт	Прокатная сталь (SS400)
11	Направляющая труба	Труба из углеродистой стали (STK)

WARNING

Обязательно удалите транспортную шайбу и транспортный болт после монтажа (исполнение с фиксацией и направляющей).
