耀希达凯（Yoshitake）EB-1J 是一款单式波纹管式伸缩管接头，适用于蒸汽、空气、冷水和热水、油及其他非危险性流体。该产品符合日本工业标准 JIS B 2352（波纹管式伸缩管接头：用途 A）。其法兰盘、短管和波纹管组合为一体，结构简单；且不使用填料，不需要因老化而重新紧固和更换，易于维护和管理。外管保护波纹管免受外部冲击，不锈钢内管防止流体漏压、振动和腐蚀，触液件耐久性出众。

特点

1. 符合日本工业标准 JIS B 2352（波纹管式伸缩管接头：用途A）。
2. 因为不使用填料，不需要因老化而重新紧固和更换。易于维护和管理。
3. 法兰盘、短管和波纹管组合为一体，因此结构简单。
4. 连接外管，以防止波纹管受到外部冲击而损坏。
5. 连接有不锈钢内管，以防止流体漏压、振动、冲击、腐蚀等。
6. 触液件为不锈钢材质，耐腐蚀性好，具有超群的耐久性。

规格

• 适用流体： 蒸汽、空气、冷水和热水、油、其它非危险性流体
• 最高压力： 1.0 MPa
• 最高温度： 220℃
• 最大轴向伸长量： 35 mm（伸长量：10 mm，缩短量：25 mm）
• 材料（外管）： 碳素铸钢
• 材料（波纹管、内管）： 不锈钢（SUS316L）
• 连接方式： JIS 10K FF 法兰盘型

注意

定心固定架底座一侧的伸长量为 10 mm，缩短量为 25 mm。可提供全不锈钢材质。

尺寸与重量

公称直径	L	最大工作长度	最小工作长度	最大轴向伸长量	Do	d	l	重量 (kg)
20A	365	375	340	35	58.2	100	235	2.6
25A	365	375	340	35	58.2	125	235	3.3
32A	365	375	340	35	73.2	135	235	4.8
40A	365	375	340	35	73.2	140	235	5.0
50A	365	375	340	35	98.2	155	239	5.7
65A	415	425	390	35	109.7	175	289	8.9
80A	415	425	390	35	135.7	185	288	10.1
100A	415	425	390	35	161.7	210	288	11.0
125A	440	450	415	35	212.1	250	292	21.0
150A	440	450	415	35	235.1	280	293	26.3
200A	440	450	415	35	291.6	330	280	35.3
250A	465	475	440	35	332.6	400	287	52.5

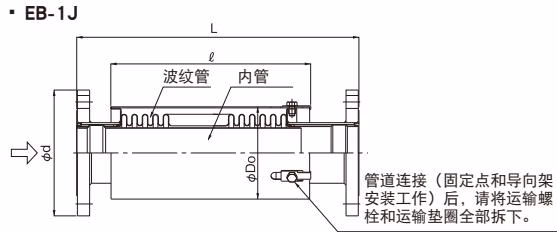

结构图与零部件

序号	零件名称	材质
1	填料座 (Packing Seat)	不锈钢 (SUS316L)
2	法兰 (Flange)	轧制钢 (SS400)
3	导管 (Guide Pipe)	碳钢管 (STK)
4	环 (Ring)	轧制钢 (SS400)
5	波纹管 (Bellows)	不锈钢 (SUS316L)
6	外管 (Outside Pipe)	轧制软钢 (SPHC)
7	内管 (Inside Pipe)	不锈钢 (SUS316L)
8	环 (Ring)	轧制钢 (SS400)
9	运输垫圈 (Shipping Washer)	轧制软钢 (SPHC)
10	运输螺栓 (Shipping Bolt)	轧制钢 (SS400)
11	导管 (Guide Pipe)	碳钢管 (STK)

警告

配管（固定点及导向施工）完成后，务必拆除运输垫圈（Shipping Washer）和运输螺栓（Shipping Bolt）。
