管道连接器
简介
PC20系列管道连接器，可与下列带万向连接头的疏水阀相连：UTD30，UTDM42，UTD52，UBP21，UBP32，UFT14，UFT32，UIB30和UIB30H。
内置过滤器用于保护疏水阀。可选排污阀用于定期排污。PC20也可带斯派莎克Spiratec感应器，用于监测疏水阀的工作状态，其型号对应为IPC20，IPC21。详细信息见TI-P128-17。
标准
本产品完全符合欧洲压力设备指令97/23/EEC。
证书
本产品可提供EN 10204 2.2.证书。注：如需证书，请在订购时注明。
口径和管道连接
冷凝水进出口DN15，DN20和DN25 (1/2", 3/4", 1")。 螺纹BSP，NPT。 承插焊ANSI B16.11/BS 3799 Class 3000。
可选部件
- 一体式排污阀，详细信息见TI-P153-01。
- 一体式Spiratec感应器,详细信息见TI-P128-17。
材质

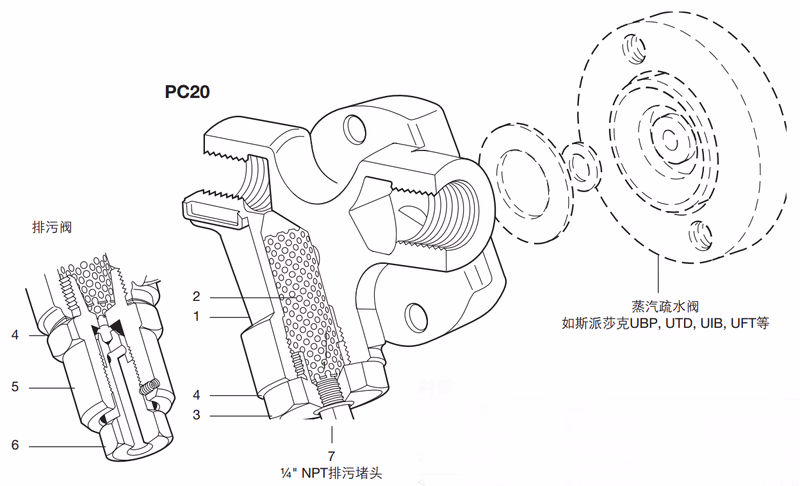

| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 | ASTM A 351 CF8 |
| 2 | 过滤网 | 奥氏体不锈钢 (0.8 mm孔径) | 316L |
| 3 | 过滤器盖 | 奥氏体不锈钢 | AISI 303 |
| 4 | 垫片 | 不锈钢 | BS 1449 304 S16 |
| 5 | 排污阀 | 不锈钢 | ASTM A582 A16 |
| 6 | 阀螺杆 | 不锈钢 | ASTM A276 431 |
| 7 | 堵头 | 钢 | ASTM A105 |
KV值
| 口径 | DN15 | DN20 | DN25 | 转换公式 |
|---|---|---|---|---|
| Kv | 1.1 | 1.1 | 1.1 | CV (UK) = KV × 0.963 CV (US) = KV × 1.156 |
工作范围

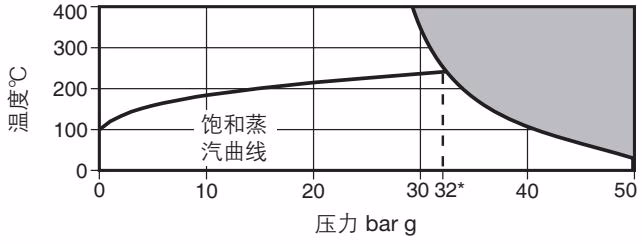

本产品不能用于此区域。 *PMO 饱和蒸汽下建议最大工作压力。
| 参数 | 值 |
|---|---|
| 阀体设计条件 | ANSI/ASME Class 300 (PN50) |
| PMA 最大允许压力 | 50 bar g |
| TMA 最大允许温度 | 400°C |
| PMO 最大工作压力 (饱和蒸汽) | 32 bar g |
| TMO 最大工作温度 | 400°C |
| 设计最大冷态水压试验压力 | 76 bar g |

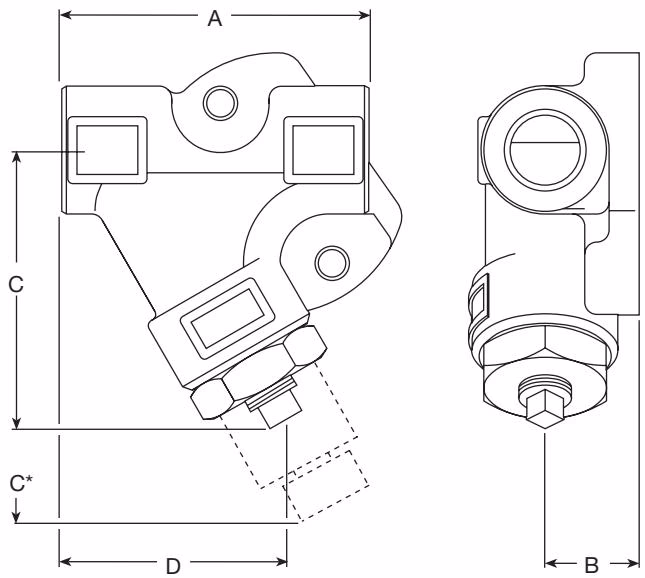

尺寸/重量 (近似) mm和kg
| 口径 | A | B | C | C* | D | 重量 | 重量* |
|---|---|---|---|---|---|---|---|
| 1/2" | 81 | 24 | 75 | 95 | 58 | 0.80 | 1.20 |
| 3/4" | 89 | 24 | 75 | 95 | 64 | 0.90 | 1.30 |
| 1" | 99 | 25 | 79 | 100 | 69 | 1.10 | 1.50 |
* C 和 重量* 是指 PC20 带一体式排污阀的参数。*
安全信息、安装和维修
详细信息请参考随产品提供的安装维修指南(IM-P128-11)。
相关信息
为保证疏水阀的正常工作，安装时必须注意以下两点：
- PC20可水平（双向）、垂直、或倾斜安装，但必须保证流向与阀体上箭头所示方向一致。
- 除非疏水阀的安装维修指南内特别注明，否则与疏水阀相连的连接面必须为垂直面。
安装后，建议对管道连接器进行保温以减少损失并保护人员免受伤害。 注：应保证排污阀排向安全的地方。 有关承插焊的详细信息随产品提供。
处理
本产品可循环使用，处理得当不会产生环境危害。
订购说明
举例：1-斯派莎克PC20管道连接器，奥氏不锈钢材质，带内置过滤器，1/2"承插焊连接ANSI B16.11 Class 3000。
备件
可供备件见下表，其它部分不作为备件提供。
可供备件
- 排污阀和垫片：4, 5
- 过滤网和垫片：2, 4

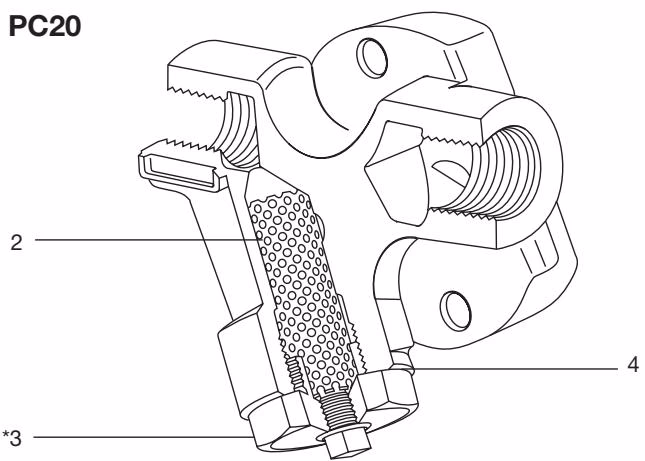

PC20 备件
部件 3 和 6 不作为备件提供。
PC20 带排污阀 备件
建议拧紧力矩
| 部件 | 尺寸 (A/F) | 螺纹 | Nm |
|---|---|---|---|
| 3 | 32 A/F | M28 × 1.5P | 170-190 |
| 5 | 32 A/F | M28 × 1.5P | 170-190 |
| 6 | 19 A/F | - | 45-50 |
订购备件
请根据上述说明订购备件，并注明型号。 例：1-过滤网和垫片，用于1/2" PC20连接器。
