管道连接器
简介
PC10HP系列管道连接器，可与带万向连接头的疏水阀相连。管道连接器可以水平或垂直连接在管道上，蒸汽疏水阀安装在连接器上，并可以 360° 旋转以保证疏水阀在水平面上。
证书
本产品可提供 EN 10204 3.1.B 证书。
口径和管道连接
冷凝水进出口：DN15，DN20 和 DN25。
连接方式：螺纹 BSP，NPT。
承插焊：ANSI B16.11 / BS 3799 Class 3000。
如有需求，可提供法兰连接，请联系斯派莎克。
PC10HP设计用于以下疏水阀连接：
请说明疏水阀型号例如：斯派莎克 UBP, UTD, UIB 等疏水阀。
材质
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 奥氏体不锈钢 304 | ASTM A 351 CF8 |
KV值
| 口径 | DN15 | DN20 | DN25 | 转换公式 |
|---|---|---|---|---|
| Kv | 1.1 | 1.1 | 1.1 | CV (UK) = KV × 0.963 CV (US) = KV × 1.156 |

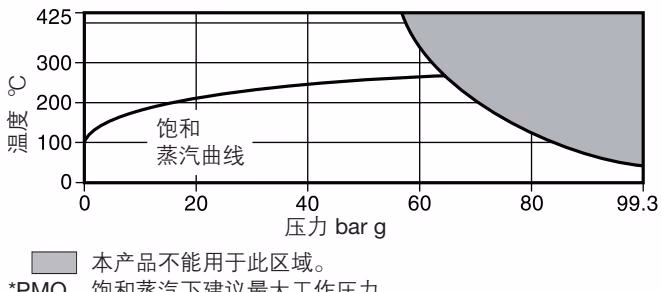

压力/温度限制 (ISO 6552)
注：产品不可在阴影区域内使用。
- 如果安装了法兰连接，则法兰会限制管道连接器的最大设计条件。
- 完整组件的最大工作限制将由所选的疏水阀决定。有关最大压力/温度限制，请参阅具体疏水阀的技术资料。
| 参数 | 值 |
|---|---|
| 阀体设计条件 | ASME Class 600 |
| PMA 最大允许压力 | 99.3 bar g @ 38°C |
| TMA 最高允许温度 | 425°C @ 56 bar g |
| 最低允许温度 | 0°C |
| PMO 最大工作压力 | 64 bar g |
| TMO 最大工作温度 | 425°C @ 56 bar g |
| 最低工作温度（注：低于工作温度请咨询斯派莎克） | 0°C |
| 设计最大冷态水压试验压力 | 149 bar g |

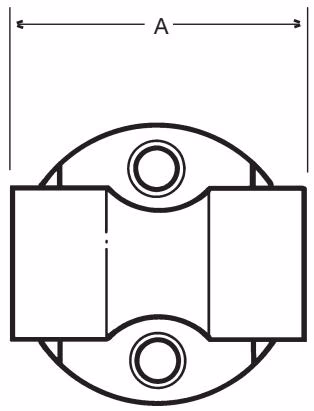

尺寸 / 重量 (近似) mm和kg
| 口径 | A | 重量 |
|---|---|---|
| 1/2" | 61.5 | 0.6 |
| 3/4" | 73.5 | 0.7 |
| 1" | 90.0 | 0.7 |
订购说明
举例：1 - 斯派莎克 PC10HP 管道连接器，奥氏不锈钢材质，1/2" 承插焊连接 (ANSI B16.11 Class 3000)。
安装
为保证疏水阀的正常工作，安装时必须注意以下几点：
- PC10HP 可水平（双向）、垂直、或倾斜安装，但必须保持流向与阀体上箭头方向一致。
- 除非疏水阀的安装维修指南中特别注明，否则与旋转式疏水阀相连的连接面，必须为垂直面。
- 应按系统设计选择正确的疏水阀与连接方式。
- 连接螺栓随疏水阀一同供货。
安装后，建议对管道连接器进行保温以减少热损失并保护人员免受伤害。
注：有些疏水阀不应被保温。
有关承插焊的详细信息随产品一起提供。见 IM-P128-13。可提供内置过滤器的管路连接器 PC20，详见 TI-P08-15，须安装截止阀用于安全维护更换 - 详见 (TI-P132-09)，可提供内置截止阀，排空阀及排污阀的管道连接器。详见 PC30 (TI-P128-02) 及 PC40 (TI-P123-03)。
安全信息
压力
疏水阀维护前，应考虑管路中是否有压力。因此，维修前应确保已切断压力并安全通向大气。这可通过安装斯派莎克泄压阀 DV 实现（详见相关产品资料）。即使压力表读数为零也不要认为系统已被泄压。
温度
管道截止后应留有一定的时间，使温度降至环境温度以防止烫伤，同时应穿防护服（包括防护眼镜）。
处置
本产品可循环使用，处置得当不会对环境造成危害。
