管道连接器
简介
STS17.2 不锈钢紧凑型疏水阀站，提供了方便快捷的疏水阀解决方案，它包括：上游和下游截止阀，管道快装接头，过滤器和止回阀。
可选型号：
STS17.2可提供单上游截止阀和双上游截止阀。 STS17.2结合了斯派莎克快速安装的技术，同时也使得产品可以快速维护。根据不同的应用，下列疏水阀可以和STS17.2连接安装（疏水阀需要单独提供）：
- UTD30 和 UTD52 热动力疏水阀
- UBP32 压力平衡式疏水阀
- USM 双金属式疏水阀
- UIB30 和 UIB30H 倒吊筒式疏水阀
标准与证书
该产品完全符合欧洲压力设备指令97/23/EC。 产品可以提供 EN10204 3.1 证书。 注：如需证书，请在订购时注明。如需其他证书，请联系斯派莎克。

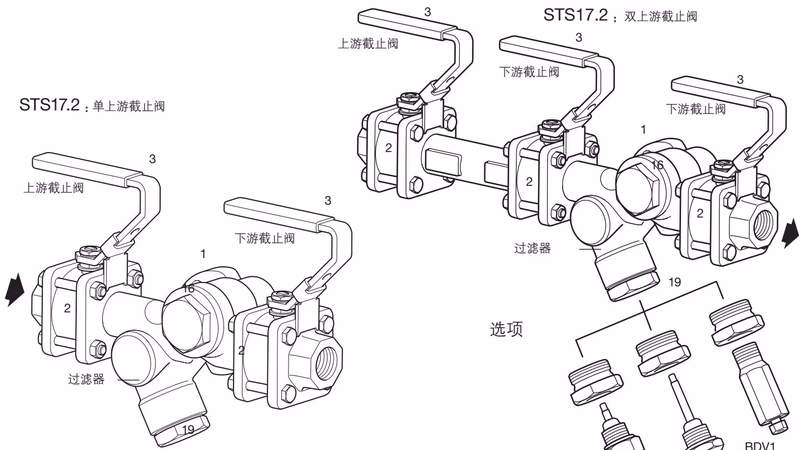

材质
| 序号 | 部件 | 材质 | 标准 |
|---|---|---|---|
| 1 | 阀体 | 不锈钢 | ASTM A351 Gr. CF8 |
| 2 | 球阀 | 不锈钢 | ASTM A182 F316L |
| 3 | 手柄 | 低碳钢镀镍 | Mild steel ENP coated |
| 16 | 止回阀 | 不锈钢 | ASTM A276 431 |
| 19 | 过滤器盖 | 不锈钢 | ASTM A582 416 |
工作范围
该产品不能用于阴影区域
A - B 法兰 ASME Class 300, 螺纹和焊接。 A - C 法兰 EN 1092 PN40。 A - D 法兰 ASME Class 150。
| 系统设计条件 | PN40 |
|---|---|
| PMA 最高允许压力 | 40 bar g @ 120°C |
| TMA 最高允许温度 | 230°C @ 10 bar g |
| 最低允许温度 | -10°C |
| PMO 最高饱和蒸汽工作压力 (ASME 150) | 13.6 bar g |
| PMO 最高饱和蒸汽工作压力 (所有其他连接) | 17.5 bar g |
| TMO 最高运行温度 | 230°C @ 10 bar g |
| 最低运行温度 | -10°C |
| 设计最大冷态水压试验压力 | 60 bar g |

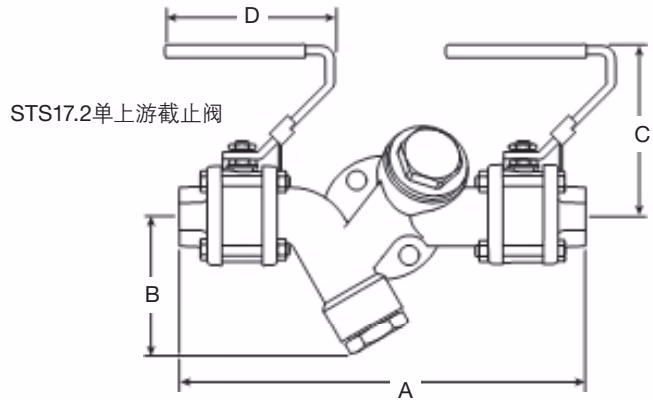

尺寸/重量 (近似) mm 和 kg
注：以下为单上游截止阀版本的部分尺寸，双截止阀版本及 DBB 版本尺寸详见 PDF 手册。
| 截止选项 | 口径和连接 | A | B | C | D | 重量 (kg) |
|---|---|---|---|---|---|---|
| 单 | 1/2" BSP, 1/2" NPT 和 1/2" SW | 222 | 76 | 93 | 90 | 3.60 |
| 单 | 3/4" BSP 和 3/4" NPT | 222 | 76 | 93 | 90 | 3.53 |
| 单 | 3/4" SW | 213 | 76 | 93 | 90 | 3.54 |
| 单 | 1" BSP 和 1" NPT | 229 | 76 | 93 | 90 | 3.71 |
| 单 | 1" SW | 269 | 76 | 93 | 90 | 3.86 |
| 单 | 1/2" ASME 150 | 268 | 76 | 93 | 90 | 4.45 |
| 单 | 1/2" ASME 300 | 294 | 76 | 93 | 90 | 4.98 |
| 单 | DN15 EN 1092 PN40 | 284 | 76 | 93 | 90 | 5.12 |
| 单 | 3/4" ASME 150 | 272 | 76 | 93 | 90 | 4.67 |
| 单 | 3/4" ASME 300 | 306 | 76 | 93 | 90 | 5.98 |
| 单 | DN20 EN 1092 PN40 | 304 | 76 | 93 | 90 | 5.74 |
| 单 | 1" ASME 150 | 271 | 76 | 93 | 90 | 4.96 |
| 单 | 1" ASME 300 | 309 | 76 | 93 | 90 | 6.64 |
| 单 | DN25 EN 1092 PN40 | 304 | 76 | 93 | 90 | 6.24 |
| 截止选项 | 口径和连接 | A | B | C | D | 重量 (kg) |
|---|---|---|---|---|---|---|
| 双 | 1/2" BSP, 1/2" NPT 和 1/2" SW | 350 | 76 | 93 | 90 | 5.32 |
| 双 | 3/4" BSP 和 3/4" NPT | 350 | 76 | 93 | 90 | 5.25 |
| 双 | 3/4" SW | 341 | 76 | 93 | 90 | 5.26 |
| 双 | 1" BSP 和 1" NPT | 357 | 76 | 93 | 90 | 5.43 |
| 双 | 1" SW | 397 | 76 | 93 | 90 | 5.58 |
| 双 | 1/2" ASME 150 | 396 | 76 | 93 | 90 | 6.17 |
| 双 | 1/2" ASME 300 | 422 | 76 | 93 | 90 | 6.70 |
| 双 | DN15 EN 1092 PN40 | 412 | 76 | 93 | 90 | 6.84 |
| 双 | 3/4" ASME 150 | 400 | 76 | 93 | 90 | 6.39 |
| 双 | 3/4" ASME 300 | 434 | 76 | 93 | 90 | 7.70 |
| 双 | DN20 EN 1092 PN40 | 432 | 76 | 93 | 90 | 7.46 |
| 双 | 1" ASME 150 | 399 | 76 | 93 | 90 | 6.68 |
| 双 | 1" ASME 300 | 437 | 76 | 93 | 90 | 8.36 |
| 双 | DN25 EN 1092 PN40 | 432 | 76 | 93 | 90 | 7.97 |
选项
整体 SSL1（仅泄漏）或者 WLSL1（泄漏和积水）感应器，可以与 R1C 或者 R16C 配备，用于检测输水运行工况。
BDV1 排污阀用于运行时排污或者清洗滤网，BDV1 排放时要防止烫伤。请注意，排污阀和感应器只能选择一个。

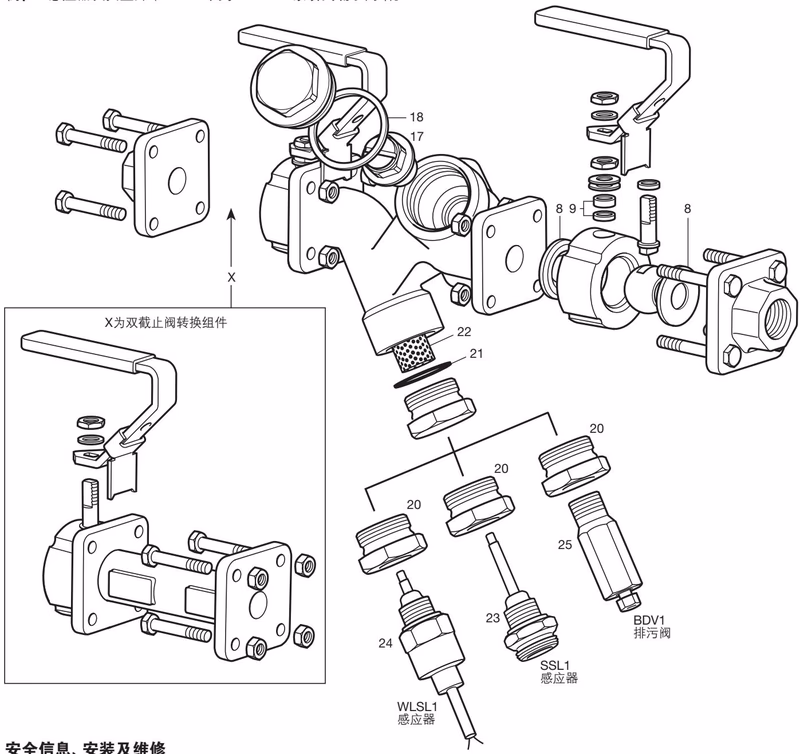

备件
可供备件如下图所示，其他部分不作为备件提供。
| 可供备件 | 序号 |
|---|---|
| 截止球阀阀座和阀杆密封 | 8, 9 |
| 过滤器网和垫片 | 21, 22 |
| SSL1 感应器及其垫片 | 23 |
| WLSL1 感应器及其垫片 | 24 |
| 感应器改装组件 | 20, 21 + 23或24 |
| 止回阀组件 | 17, 18 |
| 双截止转换组件 | X |
| BDV1 排污阀组件 | 20, 21 + 25 |
订购备件
按照上述说明订购备件，并说明型号和口径。 例：1 - 感应器及其垫片带 WLSL1 用于 STS17.2 紧凑式疏水阀站。
安全信息、安装及维修
详见随产品提供的安装维修指南(IM-P128-23)。
订购说明
例：1套 1/2" BSP 螺纹连接 STS17.2 紧凑型蒸汽疏水阀站，带 SSL1 感应器，STS17.2 不锈钢紧凑型蒸汽疏水阀站。
