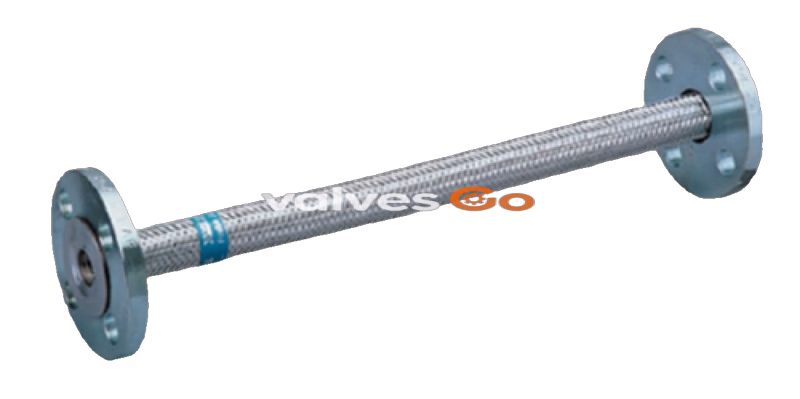

Фланцевая гибкая вставка Ёситакэ (Yoshitake) YBF-2E предназначена для общих трубопроводов с целью компенсации смещений. Контактирующие со средой детали (сильфон и оплетка) выполнены из нержавеющей стали, что обеспечивает превосходную коррозионную стойкость в системах с паром, воздухом, водой и маслом.

Особенности

• Гибкая вставка для общих трубопроводов (для компенсации смещений).
• Детали, контактирующие со средой, выполнены из нержавеющей стали, обеспечивая отличную коррозионную стойкость.

Технические характеристики

Модель	YBF-2E
Рабочая среда	Пар, воздух, холодная и горячая вода, масло, другие неопасные жидкости
Максимальное давление	15A-200A: 1.0 МПа 250A: 0.5 МПа
Максимальная температура	220°C
Материал соединений	Сталь SS400
Материал оплетки	Нержавеющая сталь (SUS 304)
Материал сильфона	Нержавеющая сталь (SUS 304)
Тип присоединения	Фланцевое JIS 10K FF (свободные фланцы с обеих сторон)

Дополнительная информация

• Доступно исполнение труб из нержавеющей стали (SUS316L).
• Доступно полностью нержавеющее исполнение (YBF-6E, YBF-7E).
• Для гашения вибрации в насосах рекомендуется модель YBF-2EM (только фланцевого типа). Свяжитесь с нами для получения подробной информации.

Размеры (мм)

Номинальный диаметр	L	Кратчайшее расстояние между поверхностями
15A
20A	300
25A	400
32A	500
40A	600	150
50A	700
65A	800
80A	1000
100A
125A	300 / 400 / 500
150A	600 / 700 / 800	200
200A	1000 / 1200
250A	1500 / 2000	250

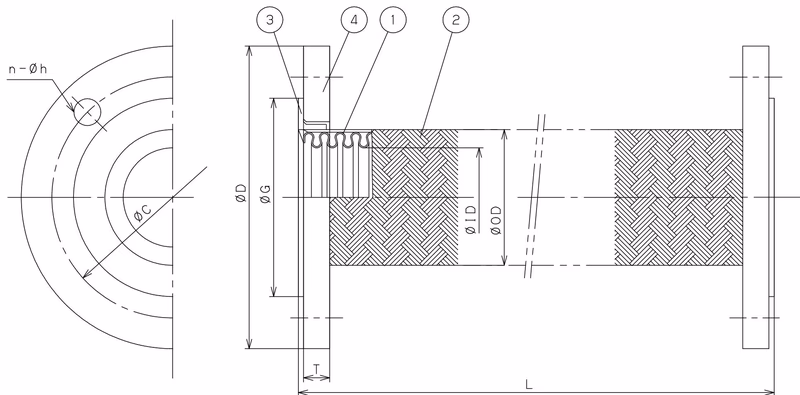

Конструктивный чертеж и детали

№	Наименование детали	Материал	Кол-во
1	Трубка	Нержавеющая сталь (SUS304)	1
2	Оплетка	Нержавеющая сталь (SUS304)	1
3	Кольцо	Нержавеющая сталь (SUS304)	2
4	Свободный фланец	Прокатная сталь (SS400)	2

Параметры фланцев JIS 10K

Размер	ID	OD	D	C	T	n-h	G	Макс. давление (МПа)
15A	13.0	19.6	95	70	12	4-15	51	1.0
20A	19.0	26.9	100	75	14	4-15	56	1.0
25A	25.3	34.0	125	90	14	4-19	67	1.0
32A	33.5	42.2	135	100	16	4-19	76	1.0
40A	39.1	49.1	140	105	16	4-19	81	1.0
50A	52.6	63.1	155	120	16	4-19	96	1.0
65A	66.0	78.6	175	140	18	4-19	116	1.0
80A	75.0	93.3	185	150	18	8-19	126	1.0
100A	101.0	123.0	210	175	18	8-19	151	1.0
125A	123.8	148.5	250	210	20	8-23	182	1.0
150A	148.8	175.5	280	240	22	8-23	212	1.0
200A	194.6	225.0	330	290	22	12-23	262	1.0
250A	243.0	267.0	400	355	24	12-25	324	0.5
