阿姆斯壮（Armstrong）ASDV 系列环境温度感应排放阀是一个理想的防冻装置，它可用于管道、阀门、管件、泵、凝结水系统、安全喷淋、消防管线、喷洒嘴、怕冻设备等地点，或作为蒸汽凝结水系统出现积水的防范装置。该阀门应用于蒸汽凝结水系统的防冻，最高工作压力可达 2.1 MPa。

动作

ASDV 热敏元件感应环境温度，排放阀将在设定温度下开启，管线内水通过热敏元件排放。当水温足够高时，阀将关闭；当水温很低时，阀将会调整维持温度或完全开启排水。在 2°C 时，阀将完全打开。随着温度的升高，阀将在 4.4°C 时紧密关闭。

优点

使用使阀门始终开启一点连续排水的手动防冻方法是很浪费的，并且也很容易冻住。ASDV 产生自动防冻，只在冻结将要发生时自动开启，而当危险过去后自动关闭，减少浪费。水的浪费最少，避免装置损坏和不必要的停车。其独特的锤头型塞子和阀座，比其它类型产品具有更长的使用寿命，关闭严密，所有阀门 100% 经过出厂试检。

设计特点

• 全不锈钢阀体、部件、弹簧和塞子
• 长久的耐腐蚀性
• 小的温度范围
• 体积小，重量轻，反应迅速
• 锤头型塞子，使关闭紧密可靠
• 热敏控制器具极高的敏感度
• 只感应温度
• 不受压力变化影响
• 安装简便只需用简单的扳手

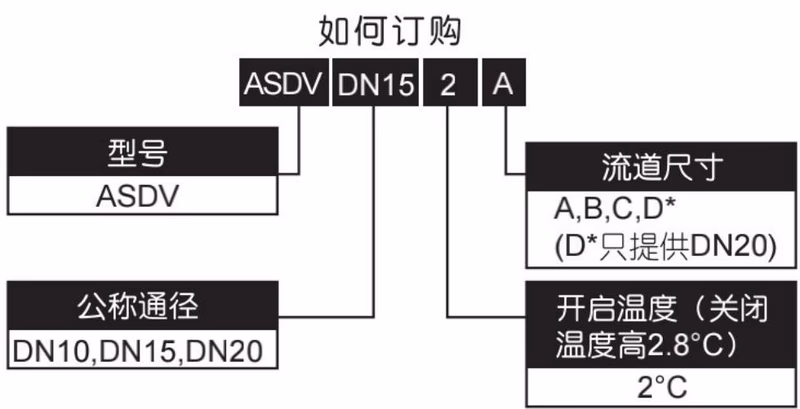

技术规格

技术规格	参数值
最高工作压力	2.1 MPa
最高工作温度	饱和蒸汽温度
完全开启温度	2°C
完全关闭温度	4.4°C*
在设定点流动系数 Cv (DN10 和 DN15)	流道尺寸 A-0.13, B-0.57, C-0.85 (标准)
在设定点流动系数 Cv (DN20)	流道尺寸 D-2.0 (标准)

*也可提供其他设定温度的阀，但需最低数量限制，且交货周期长。具体请咨询供货厂家。

材料表

序号	部件名称	材料
1	管型阀体	304不锈钢
2	进口部件	303不锈钢
3	阀座密封	PTFE
4	操作弹簧	不锈钢
5	锤头型塞子	303不锈钢
6	热敏控制器	F. M. 黄铜**
7	控制器承架	F. M. 黄铜**
8	出口部件	303不锈钢

** 可提供全不锈钢型产品。

尺寸和重量

公称通径 DN	D (mm)	L (mm)	重量 (kg)
10 或 15	28	114	0.31
20	34	140	0.54

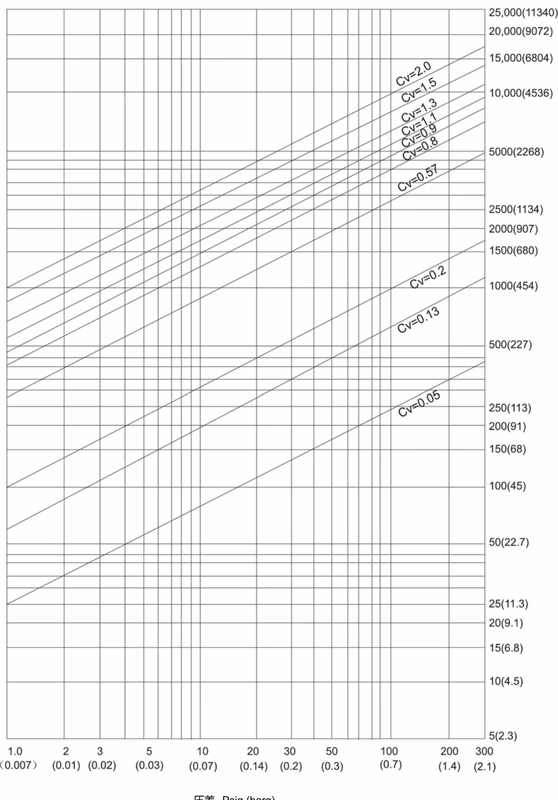

流量与 Cv 计算

水管线防冻所需的近似 Cv 值（未保温*）

1. 计算 GPM (加仑/分钟):GPM = [A₁ × A₂ × (0.5 × t_w - t_a + 16)] / [40.1 × d² × (t_w - 32)]

其中：

• GPM = 水流量（加仑/分钟）
• A₁ = 管道流通面积, ft²
• A₂ = 暴露的管道表面积, ft²
• t_w = 补充水温度, °F
• t_a = 最低空气温度, °F
• d = 管道内径, ft

2. 计算 Cv:Cv = GPM / √(ΔP)

其中：

• Cv = 阀门所需的总 Cv 值
• ΔP = 阀门两端的压降（如果阀门排放到大气中，ΔP = P_s，其中 P_s 为供水压力）

计算示例

当最低气温为 -15°F 时，对一段 125 英尺长的 2" 管道进行防冻保护。补充水最低温度为 40°F，压力为 60 psig。

根据管道数据表，对于 2" Schedule 40 管道：

• A₁ = 3.36 sq.in. = 0.023 ft²
• A₂ = 0.622 ft²/ft × 125 ft = 77.8 ft²
• d = 2.067 in. = 0.172 ft

1. GPM = (0.023 × 77.8 × [(0.5 × 40) - (-15) + 16]) / (40.1 × 0.172² × (40 - 32))GPM = 9.6
2. Cv = 9.6 / √(60) = 1.24

选择能提供 1.24 或更大 Cv 值的阀门；在本例中，选择单个 C 流道的 ASDV 即可。在某些情况下，单个阀门就足够了；但是，使用几个较小的阀门将提高可靠性。

TIP

*对于保温良好的管线，请使用计算所得 Cv 值的 25% 作为所需 Cv 值的近似值。

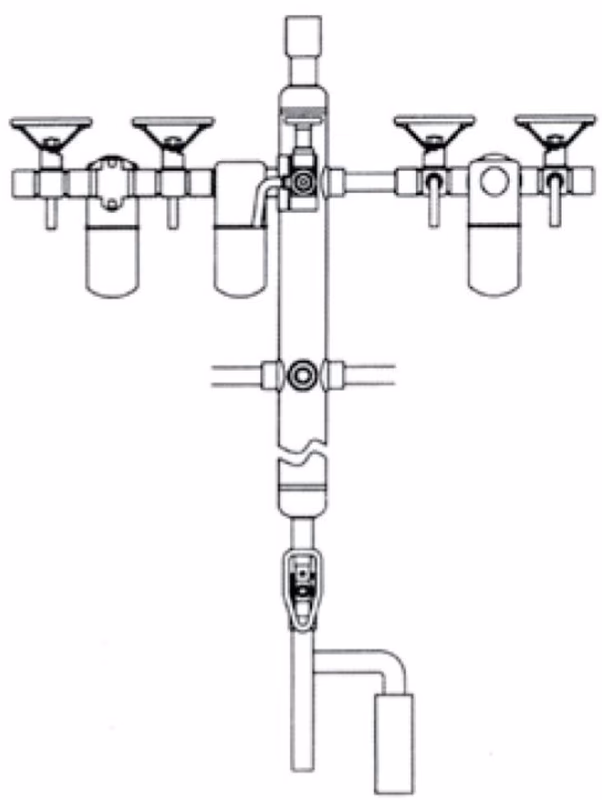

应用在管束组件上
