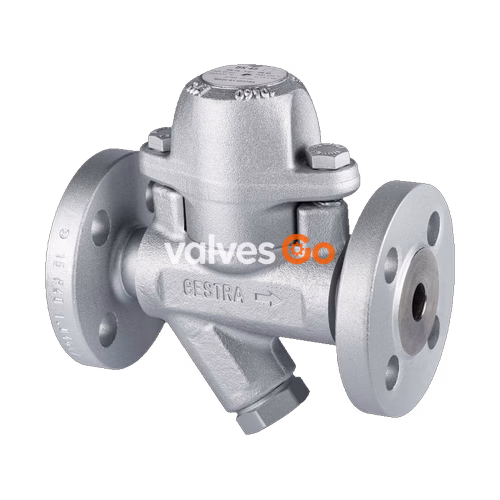

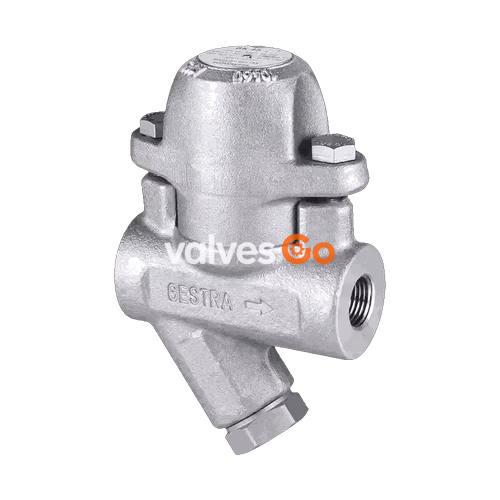

杰斯特拉 GESTRA BK 45, BK 45-U, BK 45-LT 和 BK 46 属于 RHOMBUSline 系列高性能双金属疏水阀，专门用于水蒸汽系统中的冷凝水排放或作为管道通气阀使用。该系列设备配备耐腐蚀的不锈钢 Thermovit 调节器，可在系统启动及运行期间自动排气。其设计压力等级涵盖 PN 40 及 Class 300，连接方式多样，包括法兰、对焊端、承插焊端和螺纹连接。

任务与功能

BK 系列疏水阀的核心任务是高效排放冷凝水并为蒸汽管线排气。在系统处于冷态启动时，疏水阀完全打开，排出冷凝水和空气。随着介质温度升高，Thermovit 调节器内的双金属片发生弯曲，带动喷嘴针阀移动至关闭位置。在略低于饱和蒸汽温度时，阀口即刻关闭，且喷嘴室内的热力作用会进一步辅助关闭过程。

开启温度设置

• 默认设置： 约 15 K 过冷（适用于 BK 45 和 BK 46）。
• 特殊设置 (U)： 约 30 K 过冷（BK 45-U，铭牌上标注有“U”标志）。

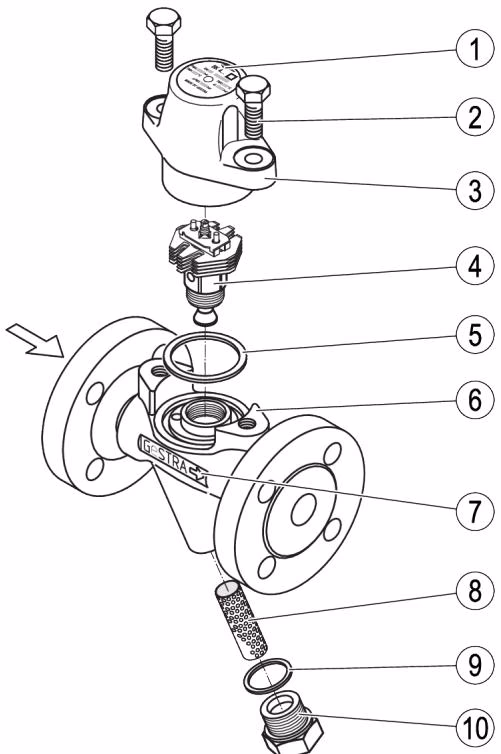

设备描述

BK 45 系列采用模块化设计，便于维护和更换内部零件。以下是主要的设备组成部件：

编号	名称	编号	名称
1	铭牌	6	阀体
2	螺栓	7	流向箭头
3	阀盖	8	过滤网
4	温控调节装置	9	垫圈
5	阀盖垫圈	10	密封塞

技术数据

材料规格

部件名称	BK 45 / BK 45-U (DIN/ASME)	BK 45-LT (ASME)	BK 46 (DIN/ASME)
阀体和阀盖	1.0460 / SA105	SA350 LF2	1.5415 / A182 F1
螺栓	1.7225 / A193 B7	A193 B7	1.7225 / A193 B7
垫圈	石墨/CrNi	石墨/CrNi	石墨/CrNi
内部件	不锈钢	不锈钢	不锈钢

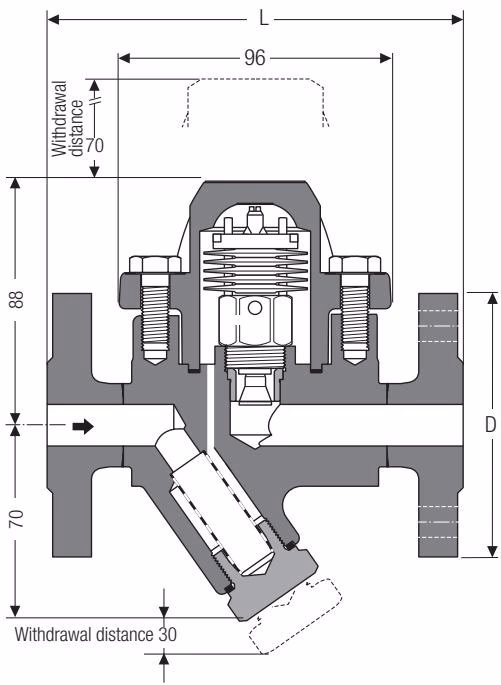

尺寸与重量 (法兰连接)

公称尺寸 DN	15 (1/2")	20 (3/4")	25 (1")
全长 (L) [mm]	150	150	160
重量 [kg]	3.7	4.3	4.8

安装与维护

为了确保设备正常运行，杰斯特拉建议在安装时使过滤网朝下。这种安装方式可以确保杂质被有效拦截，而不影响阀门的关闭功能。

性能监控

对于关键应用，可以使用 GESTRA VAPOPHONE® 超声波测试装置或冷凝水持续监控装置来检查疏水阀的运行状态。

故障排除

故障特征	可能原因	排除措施
疏水阀不热	截止阀关闭	打开截止阀
蒸汽损失（漏汽）	调节器脏污或磨损	清洁或更换 Thermovit 调节器
介质溢出（外漏）	垫圈损坏或阀体腐蚀	更换垫圈或检查材料耐介质性
冷凝水排出不足	尺寸过小或背压过高	检查选型或提高压差
