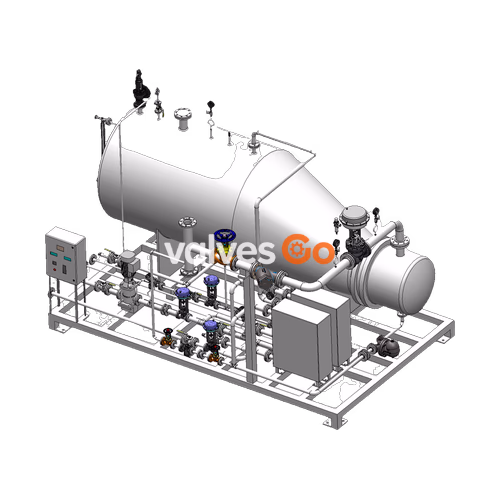

阿姆斯壮（Armstrong）ASG 洁净蒸汽发生器为满足对蒸汽品质的高要求而设计。它采用工业蒸汽作为热源，加热纯水（脱矿水或去离子水）来产生洁净蒸汽，满足了食品、饮料、医药、电子、精细化工和医院等各行业的工艺系统和设备对蒸汽洁净度的要求。其洁净蒸汽质量符合“灭菌-蒸汽灭菌器-大型灭菌器”EN285 的相关要求。

产品特点

• 全自动运行： 整套机组全自动运行，安全可靠。
• 气动控制阀： 对负荷变化反应迅速，确保蒸汽压力精确控制。
• 高效分离： 采用高效率汽水分离器和过滤器，确保进入换热器的蒸汽具有高品质。
• 高效疏水： 采用高品质阿姆斯壮蒸汽疏水阀，保证冷凝水迅速排除，提高换热效率，避免积水。
• 卫生级材质： 316不锈钢蒸汽发生罐，清洁耐腐蚀。所有与纯水、洁净蒸汽接触的部件均为不锈钢材质。
• 紧凑型换热器： 板式换热器或板壳式换热器，体积小，换热效率高。
• 精准液位控制： 磁翻板式或电容式液位计和电子控制器，实现准确的液位控制。
• 品质保障： 蒸汽发生罐底部自动排污，确保了洁净蒸汽的品质。
• 集成化设计： 所有部件均安装在不锈钢框架上，结构紧凑而美观，占地面积小便于现场安装。

主要组成部分

洁净蒸汽发生罐

洁净蒸汽发生罐按I类压力容器标准设计制造，所有焊接部件均采用316不锈钢材质，以确保高抗腐蚀性。

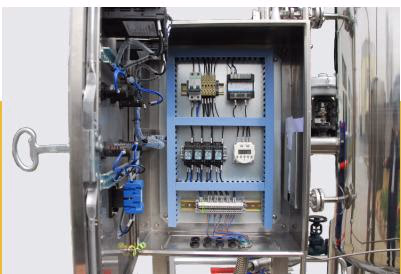

水位控制

洁净蒸汽发生罐内水位的准确控制是系统高效运行的重要保证，也可避免蒸汽中携带水分。采用磁翻板式或电容式液位计和电子控制器，自动控制汽水分离罐中的液位。

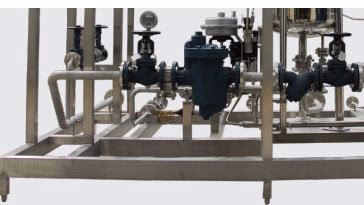

冷凝水排除

阿姆斯壮蒸汽疏水阀确保换热器中冷凝水立刻排出，提高了换热效率，实现高效加热并减少积水腐蚀和水锤危害。

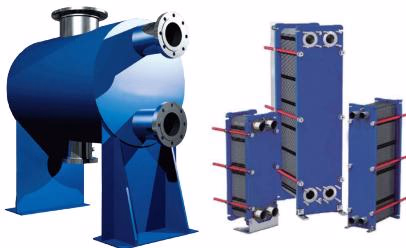

高品质换热器

根据工艺要求可使用符合卫生等级的垫片式、钎焊式或全不锈钢焊接板式换热器，也可使用全焊接板壳式换热器。与纯水和洁净蒸汽接触部分全部采用316不锈钢材质。预热换热器为可选项，可充分吸收主换热器排出的冷凝水的余热来预热纯净水，实现高效率的加热和能源利用。

安全装置

蒸汽发生罐上均安装有不锈钢材质的安全阀，同时电子压力感应器将给控制器输出高压报警信号，防止过高压力对洁净系统和设备造成损坏。

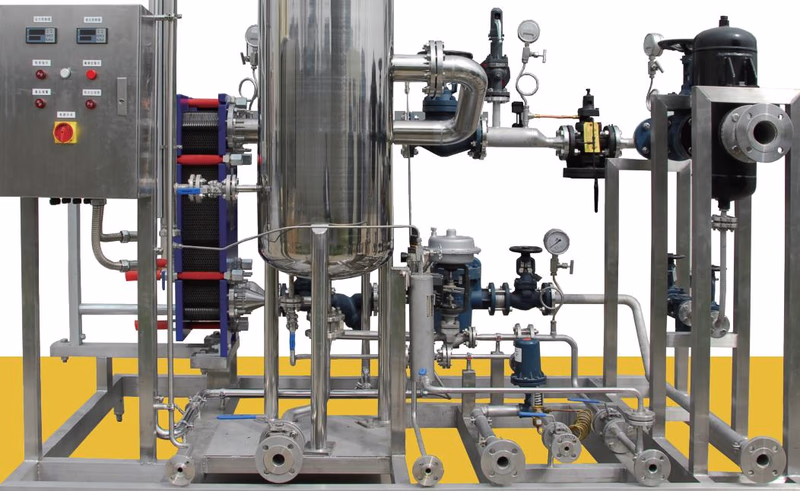

排污控制

自动排污控制系统，采用阿姆斯壮的CC-5冷却器，定时器和电磁阀等，周期性自动排污并降温，确保了蒸汽品质，并减少对环境的热污染。

工业蒸汽控制

气动控制阀具有反应迅速的特性，可满足在负载突变时对工业蒸汽快速反应的要求，确保洁净蒸汽压力平稳准确的控制。同时提供蒸汽水分离器/疏水阀组和过滤器等管道附件，确保得到高品质的工业蒸汽加热源。

产品规格及型号

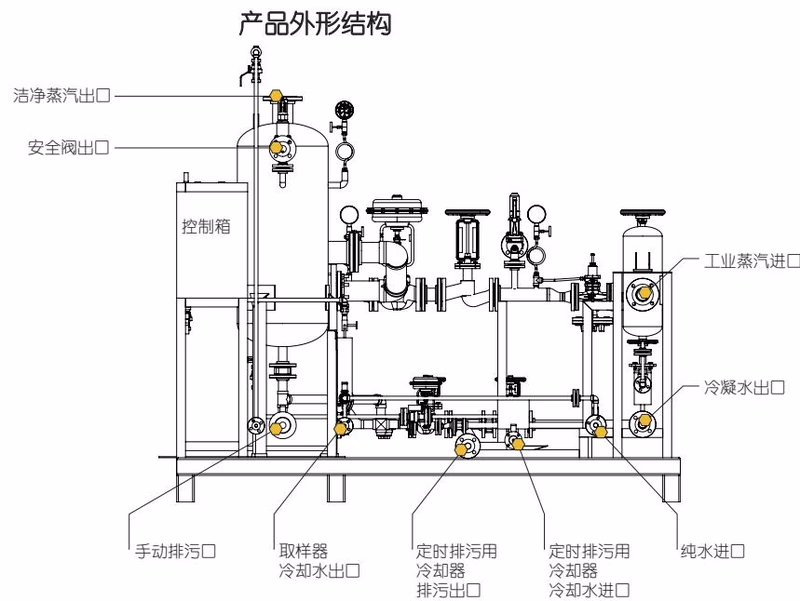

产品型号说明

在工业蒸汽压力为0.6MPa，如需产生压力为0.2MPa, 700kg/h的洁净蒸汽。可使用产品型号为“ASG0700-02”的洁净蒸汽发生器。

限制条件（垫片式板式换热器）

参数	数值
管道设计压力	PN16
最大洁净蒸汽压力	0.3 MPa
最小压缩空气压力	0.4 MPa
可供洁净蒸汽发生量	80 to 2000 kg/h

提示

使用板壳式换热器或全焊接式板式换热器，可以提供更高压力和更大发生量的洁净蒸汽发生器。具体情况请咨询阿姆斯壮公司。

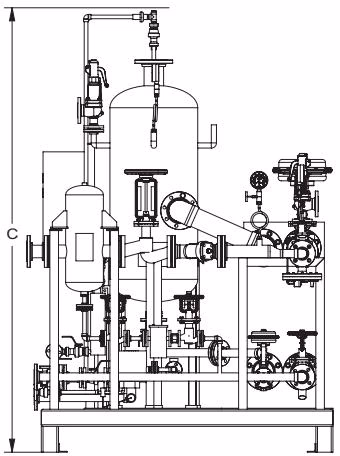

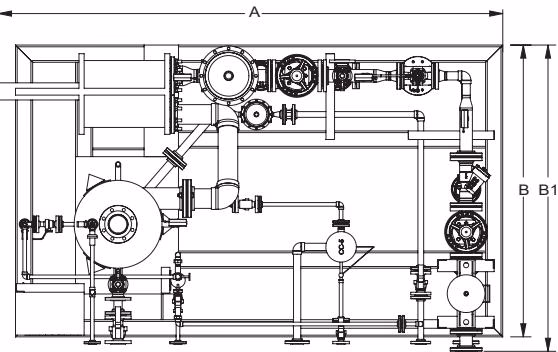

标准配置洁净蒸汽发生器外形尺寸表（mm）

型号	A	B	C	D	最大蒸发量	工业蒸汽	冷凝水	洁净蒸汽	洁净水	自动排污	手动排污	回流
ASG0500-02	1650	1200	2400	1250	500 kg/h	DN50	DN25	DN65	DN25	DN15	DN25	DN25
ASG0700-02	2800	1600	2600	1650	700 kg/h	DN65	DN40	DN100	DN25	DN15	DN40	DN40
ASG1000-02	3000	2200	2750	2250	1000 kg/h	DN65	DN40	DN100	DN25	DN15	DN40	DN40

订购说明

订购时请注明：

• 洁净蒸汽发生量
• 温度
• 压力
• 工业蒸汽流量(或工作压力等)

所有尺寸均为近似值。建议使用经过核证的尺寸。如设计和材料有变更，恕不另行通知。
