宝德（BURKERT）8652 型 AirLINE 阀岛（型号 20007879）专门针对过程自动化要求而研发。此特定的 16 阀槽配置支持工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）协议，并配备铝质 AirLINE Quick 适配器板。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示，从而在调试和维护期间节省时间。

重要的气动功能确保过程安全性提高，例如排气管道中集成的止回阀可防止因产生的压力峰值意外松开。硬件配置针对控制柜底板安装进行了优化。

型号 20007879 技术参数

特征	参数值
阀槽数量	16 个
阀门位置 1-16	二位五通单稳态 WWH
气源接口	D10
工作接口	D6
供气/工作接口材质	黄铜
AirLINE Quick 材质	铝
辅助先导空气	内部
额定压力	-1 bar 至 10 bar
控制压力	3 bar 至 10 bar
温度（介质/环境）	-10 °C 至 55 °C
数字输入数量	32（电子模块 1-4 带 DI）
集成止回阀	是（在 3 (R) 和 5 (S) 接口）
气动热插拔	是（在 1 (P) 接口）
防护等级	IP20（使用合适插头时的最大值）

常规技术数据

产品特征	说明
外壳材质	PA（聚酰胺）
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
流量 QNn 值（空气）	310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量）
工作电压	24 V DC（±10% 允差）
每个阀门的标称功率	0.7 W（功率下降之后 0.175 W）
工作介质	无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器）
压缩空气质量	ISO 8573-1:2010, 等级 7.4.4

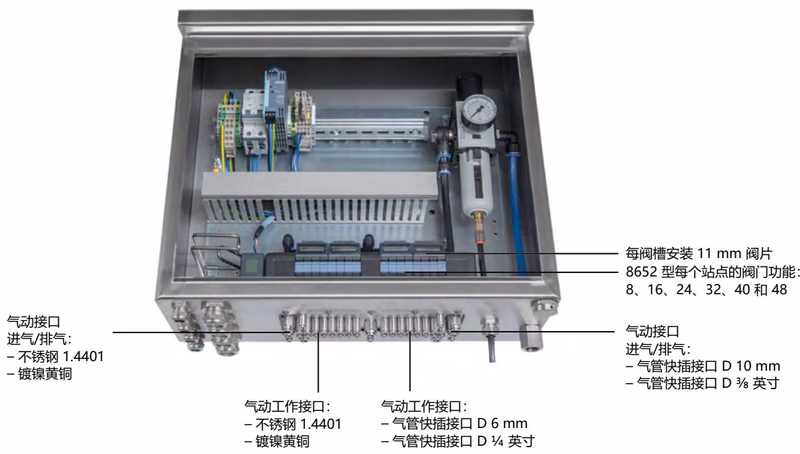

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势

• 在控制柜中占用空间更少。
• 由此可使用更紧凑的控制柜。
• 通过直接在控制柜底板上连接软管接头，减少安装工作。

认证和符合性

• 防爆： ATEX (BVS 20 ATEX E 031 U II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc)，IECEx (IECEx BVS 20.0024 U Ex ec IIC Gc / Ex tc IIIC Dc)。作为 3 类设备适用于 2/22 区。
• 北美： UL 列名认证 (UL 61010-1, CAN/CSA-C22.2 No. 61010-1) 以及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
• 其他： 中国强制认证 (CCC)。

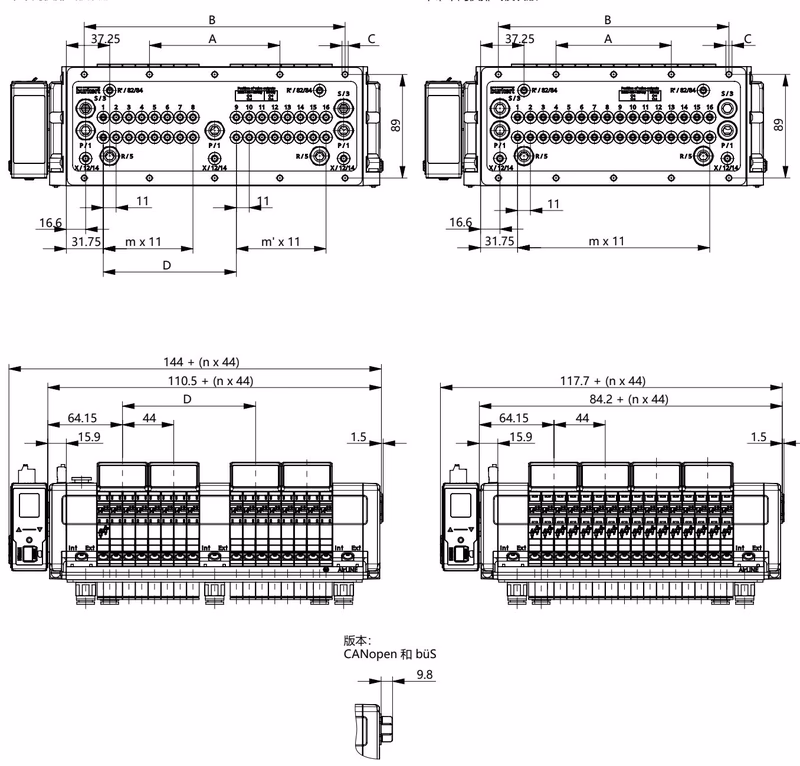

外形尺寸（16 阀槽版本）

注意：外形尺寸 mm。16 阀槽 + 底板款，带中间供排气模块：A=112, B=224, C=10xM5, D=114.3, m=7, m'=7, n=4。

连接方式

工业以太网接口（X1 和 X2 RJ45）

引脚	分配
1	TX+
2	TX-
3	RX+
6	RX-

（引脚 4、5、7、8 未分配）

安装提示

热插拔功能

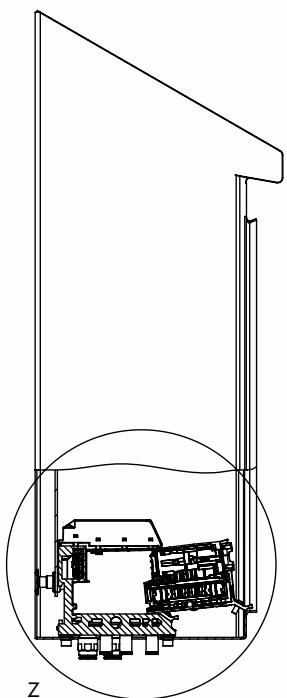

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

配置示例

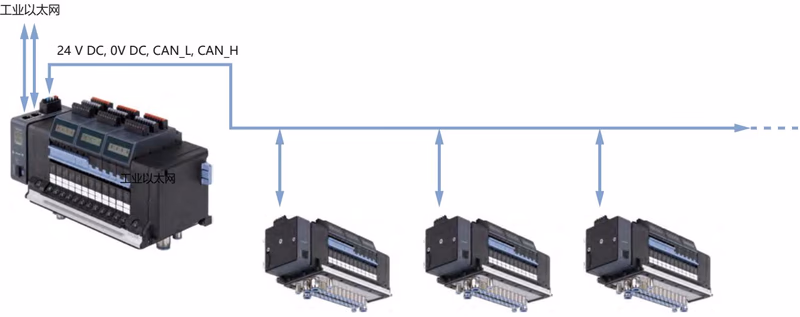

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
