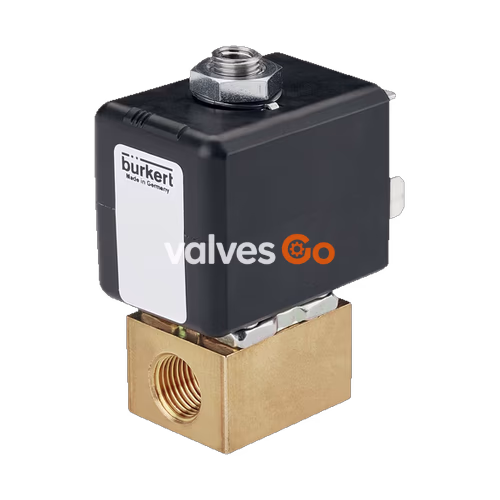

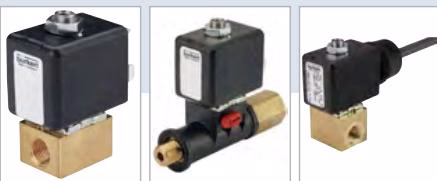

宝德 BURKERT 20009661（Type 7012）是一款直动式二位三通常闭（作用方式 C）柱塞电磁阀，用于中性气体和液体介质（如压缩空气、水、液压油及技术真空）的截止、加料、排气与分配控制。断电状态下，进气口 1（P/NC）处于关闭状态，工作口 2（A/OUT）与排气口 3（R/NO）连通；线圈通电后，电磁吸力克服弹簧力提起柱塞，封闭排气口 3 并打开进气口 1 通向工作口 2 的流道。
该配置采用黄铜阀体与 NPT 1/8 内螺纹管道接口，公称通径 DN 1.6 mm（1/16 英寸），工作压力范围 0.00 至 7.50 bar（0 至 109 psi），在无先导压差的工况下均可可靠开闭。止动器与阀芯导向管采用激光焊接工艺连为一体，提高了抗压性能与密封防漏等级。阀门配备 24 V DC 环氧树脂封装线圈（绝缘等级 H 级），电气接口符合工业标准 B 型规格，安装配套插头后整体达到 IP65 防护等级。
技术参数
| 参数项目 | 技术规格 |
|---|---|
| 阀门型号 | 7012 |
| 订货号（Article / SKU） | 20009661 |
| 回路功能 | 作用方式 C（二位三通，直动式，常闭） |
| 接口通道数量 | 3 个流体接口，2 个开关位置 |
| 公称通径（DN） | 1.6 mm（1/16 英寸） |
| 水流量系数 Kv | 0.06 m³/h |
| 水流量系数 Cv | 0.07 gpm |
| 工作压力范围 | 0.00 – 7.50 bar（0 – 109 psi） |
| 管道接口 | NPT 1/8 内螺纹 |
| 额定工作电压 | 24 V DC（允许电压允差 ±10%） |
| 额定功耗 | 冷态 7 W，热态 5.5 W（DC） |
| 负载周期 | 100% ED 连续运行 |
| 开关响应时间（DIN ISO 12238:2001） | 打开：8–12 ms；关闭：8–12 ms |
| 介质温度范围 | -10 °C 至 +100 °C |
| 环境温度范围 | -10 °C 至 +55 °C（最高可达 +75 °C，取决于线圈功率等级） |
| 最大允许介质粘度 | 21 mm²/s |
| 阀体材质 | 黄铜 |
| 阀座及外密封材质 | FKM（氟橡胶） |
| 线圈绝缘等级 | 环氧树脂线圈 H 级 |
| 电气连接类型 | 符合工业标准 B 型插头接口 |
| 外壳防护等级 | IP65（配备相应电缆插头时） |
| 认证与符合性 | cURus 认可（UL 429、CAN/CSA-C22.2 No. 139）、CE 认证 |
回路功能与流体原理
BURKERT 20009661 对应回路功能 C（WW C），流向为阀座下方进气。
- 断电常闭状态： 阀芯在弹簧力作用下压紧底部阀座，进气口 1（P）截止；工作口 2（A）与顶部排气口 3（R）畅通放空。
- 通电工作状态： 线圈励磁吸合柱塞，柱塞上移封堵顶部排气口 3（R），介质由进气口 1（P）流向工作口 2（A）。

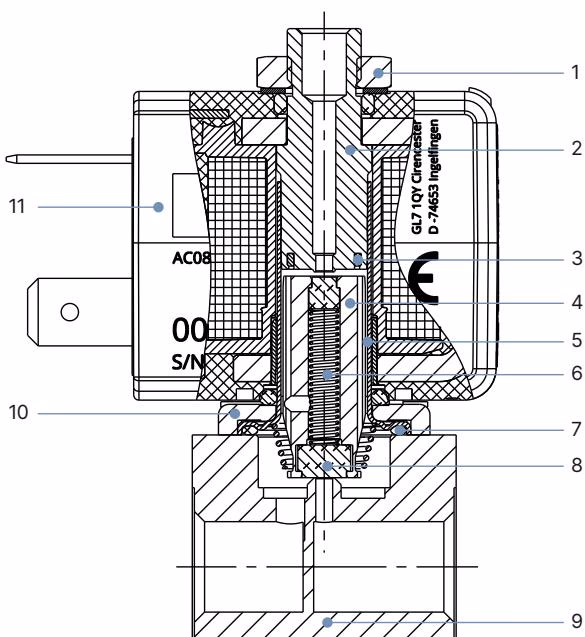

材料规格说明
Type 7012 标准版本的选材具备耐机械疲劳与介质耐受能力。
| 编号 | 元件名称 | 材质说明 |
|---|---|---|
| 1 | 锁紧螺母 | DIN 176，厚膜钝化表面（KOSA0101） |
| 2 | 止动器 | 不锈钢 1.4113 / 434 |
| 3 | 屏蔽环 | 铜（可选配银） |
| 4 | 阀芯（柱塞） | 不锈钢 1.4113 / 434 |
| 5 | 阀芯导向管 | 不锈钢 1.4303 / 305L（与止动器焊接） |
| 6 | 复位弹簧 | 不锈钢 1.4310 / 301 |
| 7 | 密封 O 型圈 | FKM 氟橡胶 |
| 8 | 阀座密封件 | FKM 氟橡胶 |
| 9 | 阀体 | 黄铜 |
| 10 | 法兰板 | 厚膜钝化表面（KOSA0101） |
| 11 | 线圈外壳 | 环氧树脂封装 |

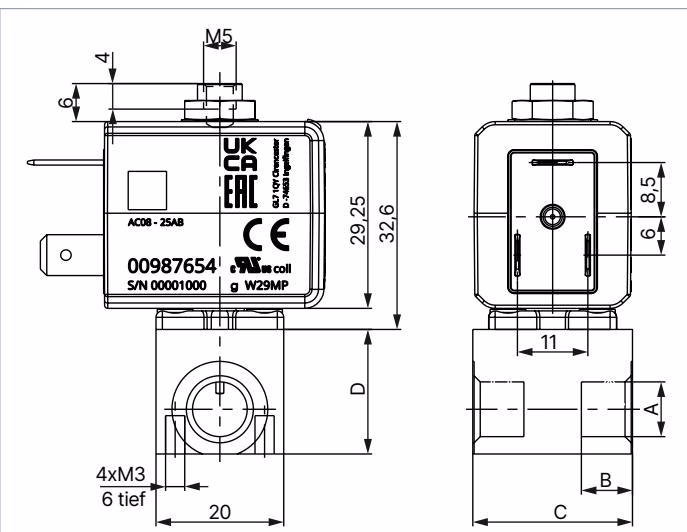

外形尺寸与接口定义
标准螺纹版本具备紧凑外形。对于 NPT 1/8 黄铜阀体配置，阀门总重量约为 146 g（搭配 24.5 mm 线圈）。
| 管道接口 | 螺纹深度 A [mm] | 阀体宽度 B [mm] | 阀体长度 C [mm] | 接口中心距 D [mm] |
|---|---|---|---|---|
| M5 | 5 | 20 | 14 | — |
| G 1/8 | 8 | 25 | 19.5 | — |
| NPT 1/8 | 7 | 25 | 19.5 | — |
螺纹接口引脚定义
阀体上的物理接口根据所选回路功能进行分配。
| 回路功能 | 接口位置 * | 接口位置 ** | 接口位置 *** |
|---|---|---|---|
| 作用方式 C（WW C） | 1（P）- 压力输入口 | 3（R）- 排气/泄压口 | 2（A）- 工作输出口 |
| 作用方式 D（WW D） | 3（R）- 排气/泄压口 | 1（P）- 压力输入口 | 2（B）- 工作输出口 |
| 作用方式 A（WW A） | 1（P）- 压力输入口 | 封闭（堵头截断） | 2（A）- 工作输出口 |
| 作用方式 B（WW B） | 封闭（堵头截断） | 2（B）- 工作输出口 | 1（P）- 压力输入口 |

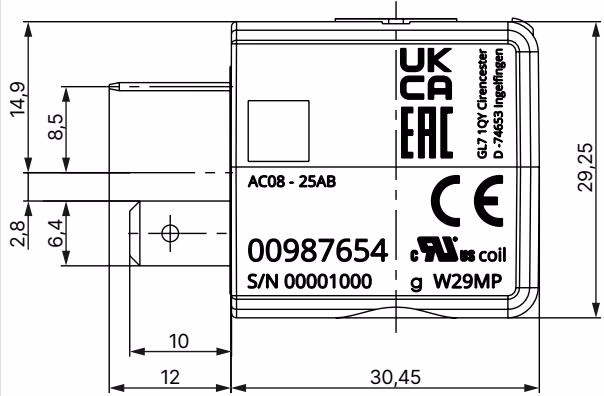

电气连接与配套附件
BURKERT 20009661 采用工业标准 B 型插头接线脚（针脚间距 11 mm）。阀门出厂不随附插头，需订购 2507 型电缆插头实现电气接线与 IP65 密封。
| 插头型号 | 内部电路版本 | 工作电压范围 | 订货号 |
|---|---|---|---|
| 2507 型 B 型插头 | 无接线（标准款） | 2...250 V AC/DC | 423845 |
| 2507 型 B 型插头 | 带 LED 指示灯 | 24 V AC/DC | 423849 |
| 2507 型 B 型插头 | 带 LED 及续流二极管 | 12...24 V AC/DC | 423851 |
| 2507 型 B 型插头 | 带整流器、LED 与压敏电阻 | 2...250 V AC/DC | 423854 |
| 2507 型 B 型插头 | 带整流器、LED 与压敏电阻 | 12...24 V AC/DC | 423853 |
插头包装清单与紧固要求
2507 型插头的供货范围包括平垫片和固定螺钉。拧紧固定螺钉时，必须遵守最大 0.3 Nm 的拧紧扭矩限制。

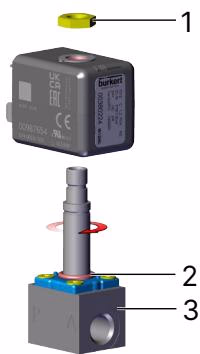

线圈旋转定位说明
电磁线圈支持 $4 imes 90^\circ$ 旋转调整（在汇流板多联安装时支持 $2 imes 180^\circ$），以适配不同管路走向与接线方向。
- 切断电源并释放系统气压与管路残留介质。
- 使用开口扳手松开顶部锁紧螺母（编号 1）。
- 将电磁线圈（编号 2）转动至所需安装方位。
- 重新拧紧锁紧螺母，拧紧扭矩不得超过 2.8 Nm。
- 重新通电前，必须检验线圈保护接地触点与金属阀体之间的导通性。
安装与安全维护规程
压力释放与电气隔离要求
在对阀门或系统进行任何操作前，必须切断管路压力并排空介质，同时切断电源并锁定防止误启动。线圈在长时间持续通电工作后表面温度较高，严禁徒手直接触碰，以防烫伤。
操作限制事项
- 严禁在露天室外环境使用此阀门。
- 严禁在未装配阀芯铁芯的情况下给线圈通电，否则会导致线圈严重过热并烧毁。
- 将阀门旋入管线时，切勿将线圈壳体作为杠杆扳手受力，应使用开口扳手夹持阀体施力。
管路安装与过滤建议
- 安装前请彻底清洗管道，防止焊渣与杂质进入阀腔。
- 建议在阀门上游安装滤网孔径为 0.2 至 0.4 mm 的过滤器，以防止阀座密封损坏。
- NPT 1/8 螺纹接口连接时使用 PTFE 生料带密封，使用扳手卡紧金属阀体进行紧固。
螺栓拧紧扭矩规范
- 线圈固定螺母： 最大 2.8 Nm
- 2507 型插头中心固定螺钉： 最大 0.3 Nm

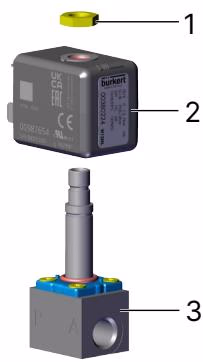

备件与维护
在符合规定的操作工况下，Type 7012 阀门免维护运行。如需更换易损件，应选用 BURKERT 原厂备件。
- 锁紧螺母（1）： 拧紧扭矩最大 2.8 Nm
- 电磁线圈（2）： 可按产品订货号 20009661 订购对应线圈总成
- 阀芯与导向管组件（3）： 包含内置弹簧、柱塞及不锈钢导向管组件
