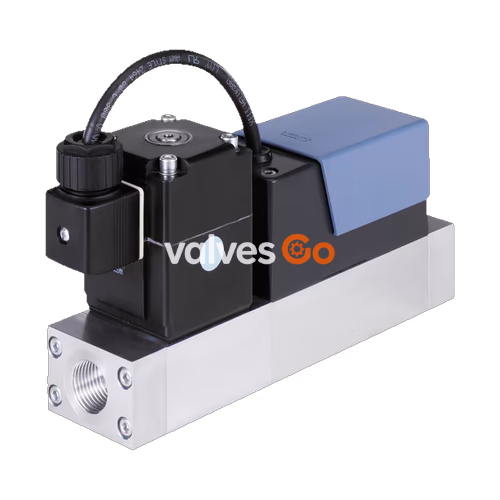

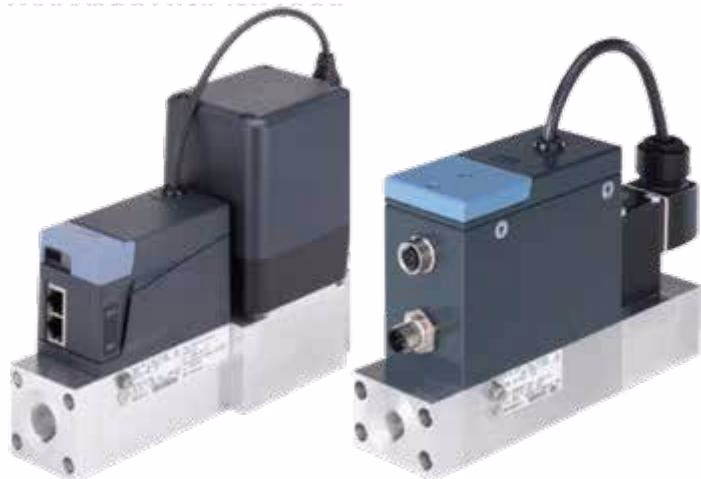

宝德 BURKERT（BURKERT）20014232（Type 8746）热式质量流量控制器用于气态氧气（O2）介质的精确计量与闭环控制，量程范围达到 10 Nm³/h。仪表采用铝制基体与 FKM 密封材料，设定正常工作压力为 4.5 barg，公称流量下的出口压力为 3.0 barg。内部集成 InlineChipDigital ALU 热式传感器芯片与 Type 2875 直动式电磁比例阀，阀孔通径为 3.0 mm（1/8"）。
技术参数
| 参数项 | 来源规格数据 |
|---|---|
| 制造商系列型号 | Type 8746 |
| 订货号（SKU） | 20014232 |
| 运行模式 | 控制模式（Control） |
| 测量物理量 / 相态 | 流量 / 气体（Gas） |
| 工作介质 | O2 氧气 |
| 标定介质 | 带转换参数的空气标定 |
| 流量工作量程 | 10 Nm³/h |
| 测量范围比（量程比） | 1 : 50 |
| 正常工作压力（介质 1） | 4.500 barg |
| 公称流量出口压力（Qn 介质 1） | 3.00000 barg |
| 最大工作压力 | 5 bar |
| 阀门最大耐受压力 | 10 bar |
| 过程管道接口 | G 1/2 内螺纹接口 |
| 基体材质 | 铝（Aluminium） |
| 密封材质 | FKM（氟橡胶） |
| 安装方向 | 水平安装 |
| 特殊结构属性 | 高压差专用版本（High difference pressure） |
| 传感器技术 | InlineChipDigital ALU（无附加特性） |
| 执行比例阀型号 | Type 2875 比例调节阀 |
| 阀孔通径 | 3.0 mm (1/8") |
| 驱动线圈尺寸 | 49 x 49 mm |
| 线圈功耗 | 16 W |
| 供电电源 | 24 V DC |
| 整机功耗 | 18.5 W（典型值: 20 W，UL认证额定值: 34.5 W） |
| 现场总线 / 测量值输出 | PROFIBUS DP |
| 设定值输入方式 | 默认采用实际值输出通道一致协议 |
| 存储配置 | 配备存储卡（Memory card） |
传感器与比例调节阀架构
测量单元采用宝德 InlineChipDigital ALU 传感器，在气流通道内实现直接热式质量流量采集。设备以空气作为基础标定介质，并预置针对氧气介质的比对转换系数。在 1:50 的动态量程比下，下限可连续稳定调节至 0.2 Nm³/h。
流体控制由一体化集成的 Type 2875 比例阀驱动完成。该阀配备 49 x 49 mm 电磁线圈，线圈额定功率 16 W，截流阀孔通径为 3.0 mm。设备采用针对高压差应用优化设计的阀芯组件，支持最大 10 bar 的阀门承压和 5 bar 的最大系统工作压力。
电气系统与 PROFIBUS DP 总线集成
宝德 BURKERT 20014232 采用标准 24 V DC 直流供电。稳定运行状态下整机功耗为 18.5 W，典型运行功耗为 20 W；在执行 UL 认证工况下最大额定功耗为 34.5 W。设备通过 PROFIBUS DP 现场总线实现高频过程数据通讯、设定值下发及工作状态诊断。
UL 认证与存储卡配置
在符合 UL 认证要求的系统中使用时，电源回路须按 34.5 W 最大功率规格配置。控制器内置参数存储卡，在设备维护或更换时可自动保留系统校准系数与通信地址设置。
安装规范与调试启动流程
该控制器必须按水平方向安装于管路中，以保证热式测量传感器与流场标定条件吻合。在连接 G 1/2 螺纹管道前，必须对上游管路进行彻底吹扫，防止杂质划伤阀口密封面。
调试启动操作顺序
设备初次投运或管路故障排除后重新启动时，必须严格执行以下先后顺序：
- 先接通 24 V DC 供电电源或气动驱动源。
- 随后再向仪表腔体内缓慢通入工作介质（氧气）。
安全与操作限制规范
静电放电（ESD）与电气安全要求
控制器内部含有易受静电损坏的精密电子元器件。现场操作必须符合 EN 61340-5-1 防静电规范要求，严禁在接通电源时触碰裸露电子线路。在对设备进行机械拆装或接线维护前，必须彻底切断总供电并锁定防误送电措施。
承压介质与高温表面安全警示
受压气体泄漏极易造成人身伤害。在拆解管线或检修仪表前，必须切断管路气源并彻底泄压排空。在高频调节工况下，电磁线圈外壳温度可能升高，操作人员须佩戴耐热防护手套；由于介质为高纯氧气，仪表周围严禁堆放易燃易爆物质。
