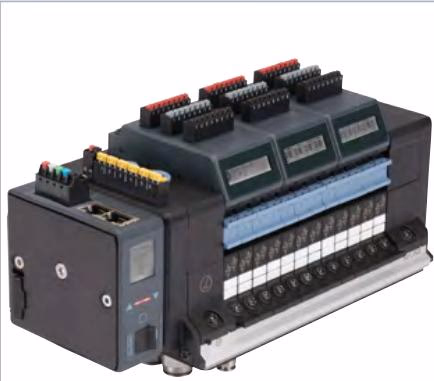

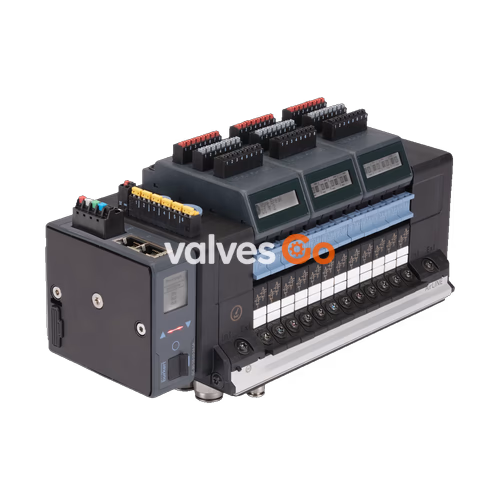

宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示，简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，以便快速总览设备状态。硬件配置针对控制柜底板或标准导轨安装进行了优化。重要的气动功能（例如排气管道中的止回阀）可防止因产生的压力峰值意外松开，确保过程安全性提高。

常规技术参数

属性	参数值
外壳材质	PA（聚酰胺）
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
阀槽数量	最大 24
可控最大阀数	最大 48
压力范围	真空至 10 bar
外部供气	3 至 10 bar
流量（空气）	310 l/min（在 +20 °C、入口 6 bar 及 1 bar 压差下测量）
工作电压	24 V DC（±10% 允差）
单阀标称功率	0.7 W（功率下降后 0.175 W）
电击防护	III 级（符合 DIN EN 61140, VDE 0140）
防护等级	裸露安装 IP20，封闭电控柜内 IP65
环境温度	-10 °C 至 +55 °C

AirLINE Quick 铝质快装底板

借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上，显著减少控制柜中组件的使用。这不仅减少了占用的空间，还通过直接在控制柜底板上连接软管接头降低了安装工作量。

属性	参数值
适配器板材质	不锈钢 1.4301，阳极氧化铝
气动接口材质	不锈钢 1.4401，镀镍黄铜
每个站点的阀门功能	8、16、24、32、40 和 48
气动进气/排气	气管快插接口 D 10 mm, 3/8 英寸
工作气管接口	气管快插接口 D 6 mm, 1/4 英寸

回路功能

符号	说明
CF C	二位三通电磁阀，伺服辅助，不通电时常闭
CF D	2个二位三通电磁阀，伺服辅助，不通电时常开
CF H	二位五通电磁阀，伺服辅助，通过接口 (1) 加压
CF L	三位五通电磁阀，中封式
CF M	三位五通电磁阀，伺服辅助，中压式
CF N	三位五通电磁阀，中泄式
CF Z	二位五通电磁阀，带 2 个线圈的脉冲版本

认证和符合性

INFO

根据欧盟符合性声明，产品符合欧盟指令。带不锈钢版本的 8652 型在封闭控制柜中具有 4X 型（NEMA 250）评级。

• 防爆认证： ATEX (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc) 和 IECEx (Ex ec IIC Gc / Ex tc IIIC Dc)，作为 3 类设备适用于 2/22 区。
• 北美认证： 获得美国和加拿大的 UL 列名认证 (UL 61010-1) 以及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。
• CCC 认证： 具有防爆认证的产品适合在中国引进并用于危险应用。

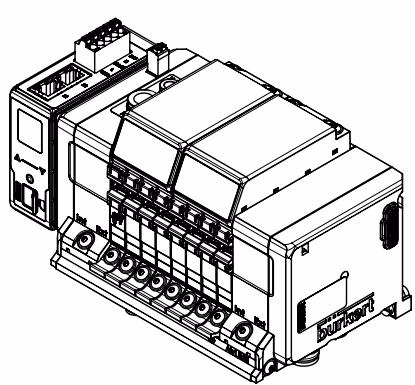

外形尺寸

4 阀槽、8 阀槽和 12 阀槽版本的外形尺寸（标准导轨 EN 50022 35 x 7.5 或 35 x 15）。

版本	A	B	C	m	n
4 阀槽	66	-	4 x M5	3	1
8 阀槽	35	111	8 x M5	7	2
12 阀槽	77	154	10 x M5	11	3

连接方式

工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）或 PROFINET S2 — 接口 X1 和 X2 RJ45

引脚	分配
1	TX+
2	TX-
3	RX+
6	RX-

WARNING

CANopen 需要 2 个终端电阻：分别在网络的起点和末端。无电压状态下 CAN_H 和 CAN_L 之间的电阻应约为 60 Ω。

产品组成和结构

带 DI 接点的显示模块

通过电子模块进行数字输入供电（24 V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。

用于安全关闭的 6534 型阀门（SIA 版本）

6534 型阀门配备额外的连接端子，使得阀门的电路能够通过外部开关中断。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

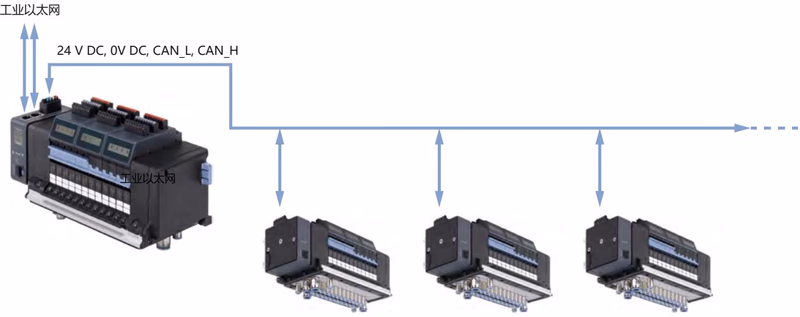

配置示例

下图显示了一个网络示例，其中以带工业以太网版本的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
